明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

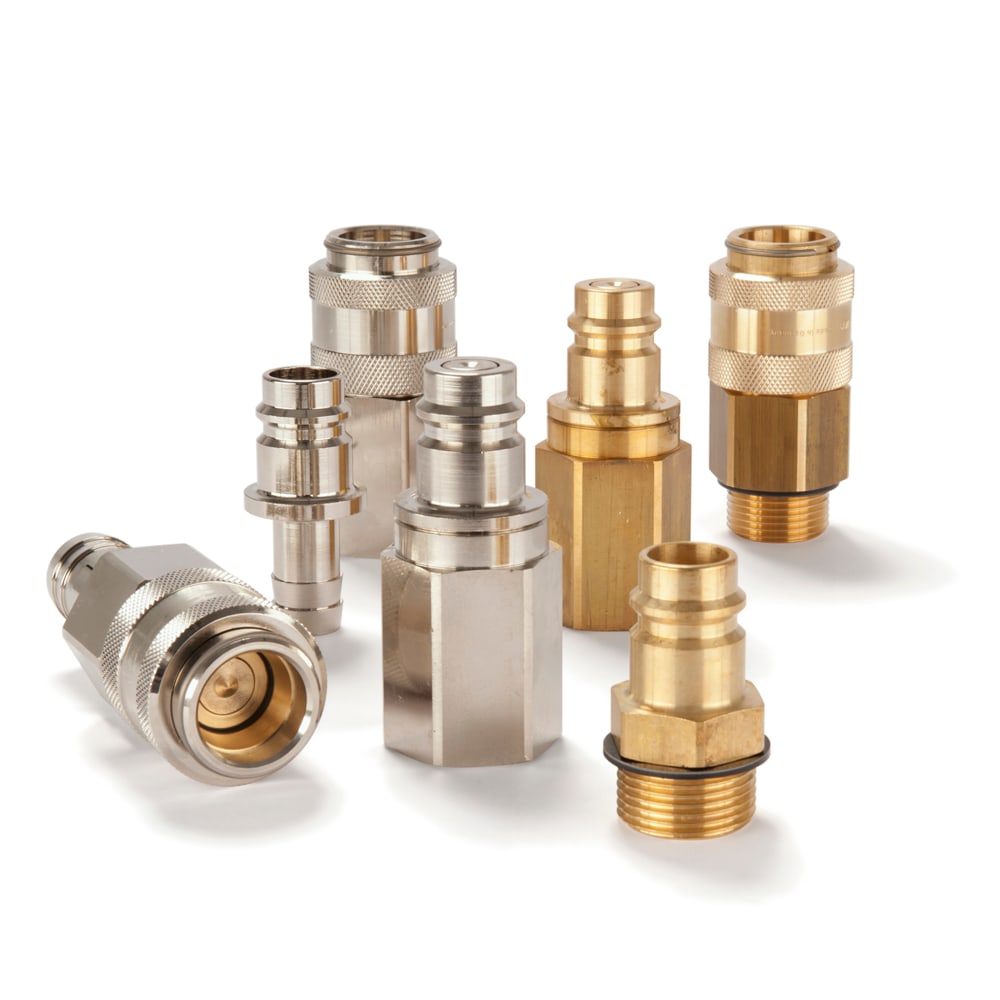

39系列美标型快换接头
该系列快换接头，公称通径为19mm，用于气动和流体输送应用，承压可达35bar，该系列快换接头符合派克设计结构，目前可供材料：黄铜。
SERIES OVERVIEW
39系列美标型快换接头
该系列快换接头，公称通径为19mm，用于气动和流体输送应用，承压可达35bar，该系列快换接头符合派克设计结构，目前可供材料：黄铜。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 73
- 图片与资料
- 21
系列介绍
产品能力与选型说明
派克39系列是一款紧凑型工业快换接头，使用黄铜材料，用于大量的气体以及液体介质的应用中。超大流量阀芯能够促使流量的优化，并且减小了压降损失。 市场： - 机械制造 - 行走机械 - 工业液压 - 物料搬运 特点/优点： - 超大流量阀芯能够促使流量的优化，并且减小了压降损失 - 单手操作，方便快速地进行管路连接 应用： - 气动工具 - 管路安装 - 空气压缩机 - 流体输送 - 实验室供气系统 - 电子元件冷却 - 食品及化学过程控制 - 水及冷却回路
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最低运行温度-20 °C
阀体材料Brass
直径Nominal: 19 mm
应用Pneumatic & Fluid Handling, Fluid Handling
品牌Rectus
配件连接类型Female Thread, Male Thread, Hose Barb, Male Thread, Hose Barb
交换式Rectus Profile
最大运行压力500 psi, 35 bar
介质Water, Gases, Pneumatic Media, Steam, Water, Steam, Pneumatic Media
最高运行温度212 °F, 100 °C
密封材料NBR
阀门类型High Flow Air, Poppet, Poppet
包括阀门是，否, No Acc. to the Version
长度58 高达 125 mm
六角螺母尺寸30 高达 50 mm
外径na, 35, 46 mm
流速3000, 9000 L/min
具体产品
型号与订货号
共 73 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 21 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Catalogue Page Parker Rectus Series 303前往官网 ↗技术文档 · 本地资料Certificate of conformity - REACH LPCE打开文件 ↗技术文档 · 本地资料Certificate of conformity - RoHS LPCE打开文件 ↗技术文档 · 官网链接Customer information about test reports and inspection certificates前往官网 ↗技术文档 · 官网链接Datasheet Series 39 Double-Shut-Off Version made of Brass/Steel前往官网 ↗技术文档 · 官网链接Datasheet Series 39 Single-Shut-Off Version made of Brass/Steel前往官网 ↗技术文档 · 官网链接Dust Caps前往官网 ↗技术文档 · 官网链接GWI Certificate前往官网 ↗技术文档 · 官网链接Hydraulic Quick Couplings Catalogue--CAT/3800-HYD/UK前往官网 ↗技术文档 · 官网链接Instructions for use - Standard-Couplings前往官网 ↗技术文档 · 官网链接Instructions for use for explosive areas (ATEX)前往官网 ↗技术文档 · 官网链接Leakage rates for low-pressure couplings前往官网 ↗技术文档 · 官网链接Machinery Directive 2006/42/EC前往官网 ↗技术文档 · 官网链接Overview of couplings for vacuum applications前往官网 ↗技术文档 · 官网链接Parker Rectus--Product Demo : KL Shut-off System - Leak-Free Quick Coupling前往官网 ↗技术文档 · 官网链接Parker Rectus--Product Demon : KB Shut-off System - Double Shut-off Quick Coupling前往官网 ↗技术文档 · 官网链接Safety instructions - Quick Connect Couplings前往官网 ↗技术文档 · 官网链接Safety instructions Quick Couplings前往官网 ↗技术文档 · 官网链接Torque recommendations前往官网 ↗技术文档 · 本地资料查看目录打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
39系列美标型快换接头
