明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

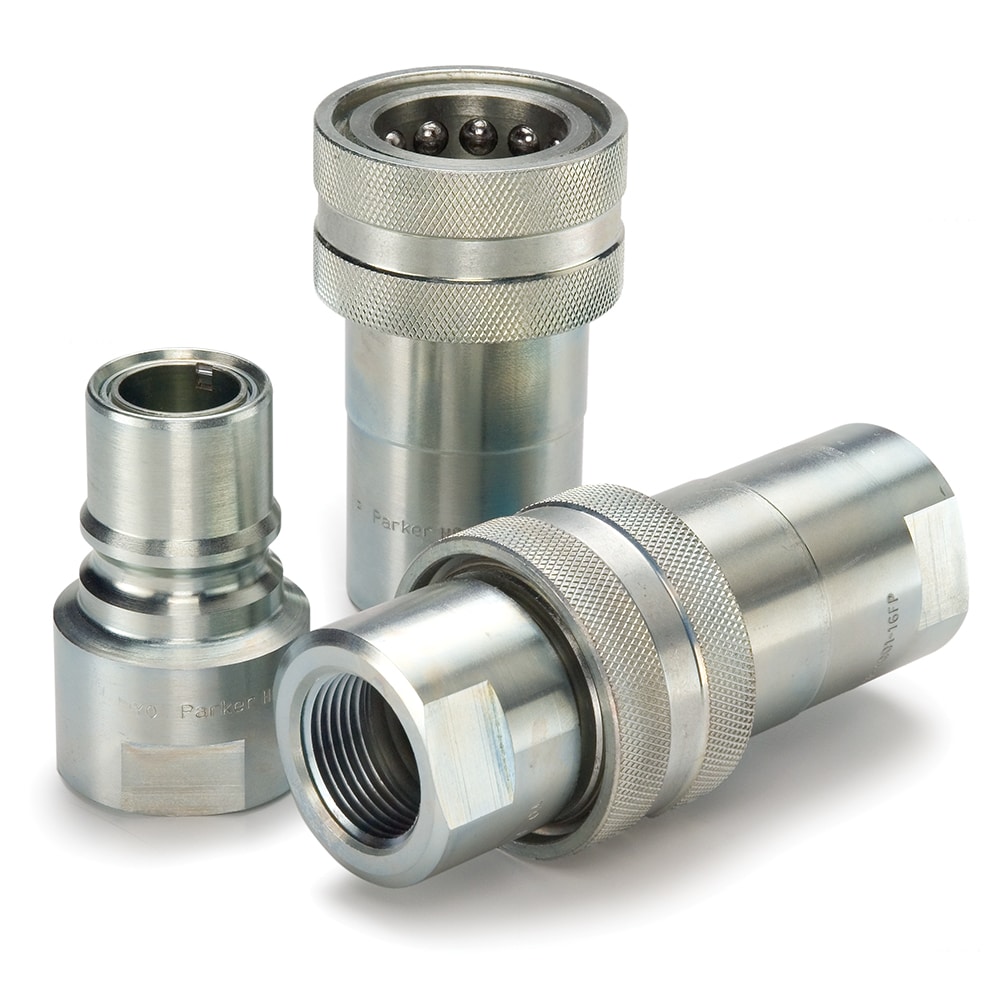

高压、大流量、液压快换接头 - HP系列
派克的高压快换接头，适用于流体管路需要快速、方便地连接和断开的液压应用。
SERIES OVERVIEW
高压、大流量、液压快换接头 - HP系列
派克的高压快换接头，适用于流体管路需要快速、方便地连接和断开的液压应用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 10
- 图片与资料
- 10
系列介绍
产品能力与选型说明

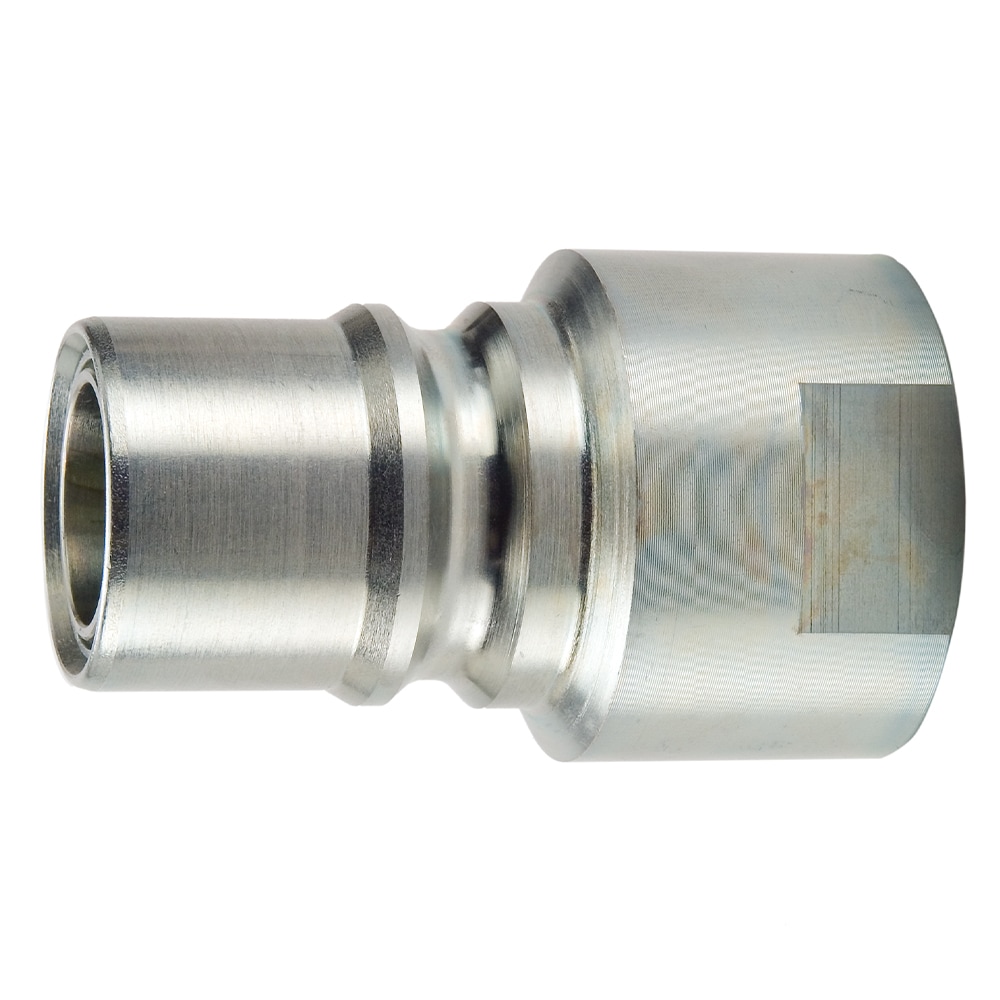

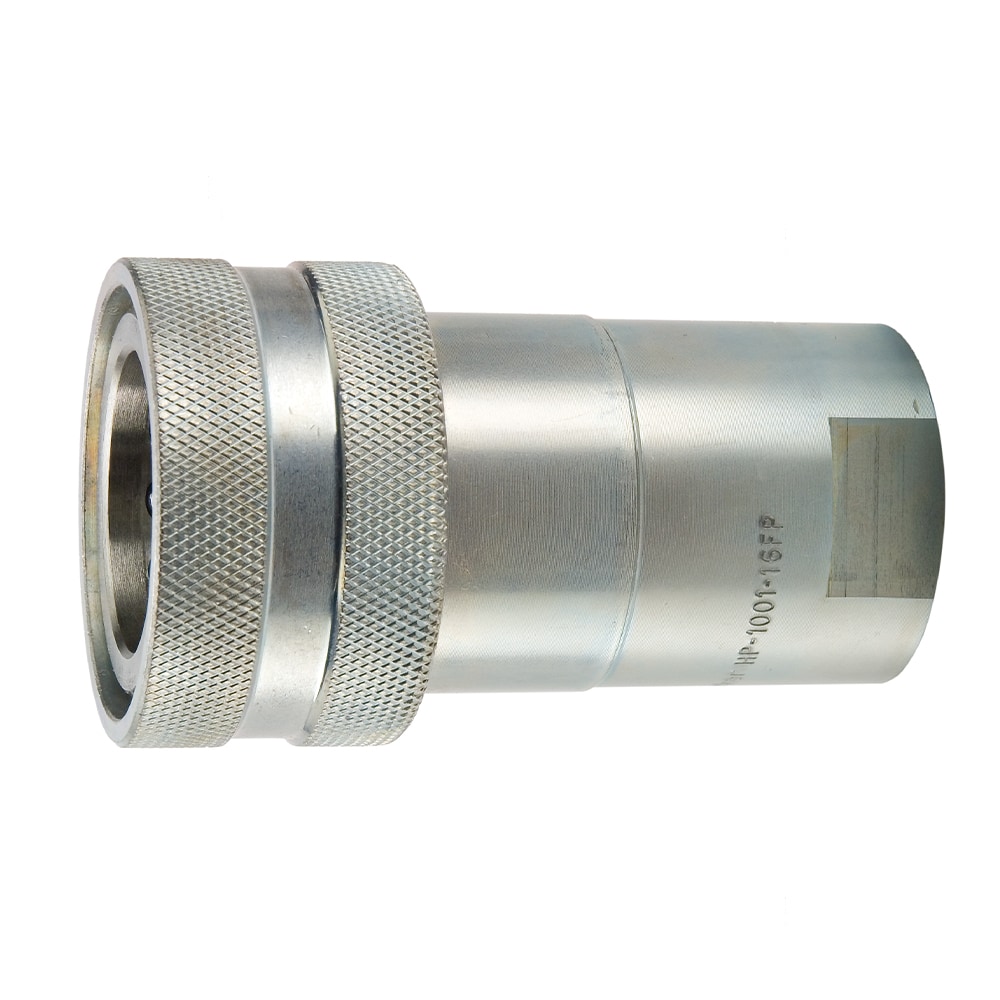

HP系列快换接头（液压）的额定压力可达5000psi。 派克的HP系列快换接头带有手动套筒和双截止锥阀。经过热处理的碳钢阳接头本体和阴接头套筒可承受压力冲击。油口端可提供内螺纹和ORB直螺纹。 技术特点： • 尺寸：1"和1-1/2" • 材料：碳钢 • 油口端：NPSF内螺纹，ORB内螺纹，NPTF内螺纹 • 密封选项：丁腈橡胶、三元乙丙、氟橡胶、氯丁橡胶 市场： • 工业 • 建筑 • 工程机械 特点/优势： • 经过热处理的碳钢阳接头本体和阴接头套筒可承受压力冲击 • 大流量，低压降 应用： • 工业液压管路 • 工程机械设备
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
应用High Pressure Hydraulics
最大运行压力5000 psi, 345 bar
产品类型Manual Connect
最高运行温度250 °F, 121 °C
阀门类型Poppet
最低运行温度-40 °F
主体尺寸1 to 1-1/2 inch
流速up to 100 gal/min
六角螺母尺寸1.62 to 2.25 inch
真空额定压力No
连接类型Female NPSF, Female ORB, Female NPTF
阀体材料Steel
镀层类型Zinc with Clear Trivalent Chromate
密封材料Nitrile
具体产品
型号与订货号
共 10 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 10 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Five Advantages of Quick Connect Fittings前往官网 ↗技术文档 · 本地资料Fluid Compatibility Chart打开文件 ↗技术文档 · 官网链接How To Operate Manual Connect Hydraulic Couplings前往官网 ↗技术文档 · 本地资料Port End Assembly Guide打开文件 ↗技术文档 · 本地资料Safety Guide: Quick Couplings and Related Accessories打开文件 ↗产品图片 · 本地资料ISO 16028 HTMA无溢流、平齐端面液压快换接头 - FEM和FEC系列打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料官网分类系列图片打开文件 ↗
产品图片 · 本地资料高压、大流量、液压快换接头 - HP系列打开文件 ↗
产品图片 · 本地资料ISO 16028 HTMA无溢流、平齐端面液压快换接头 - FEM和FEC系列打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料官网分类系列图片打开文件 ↗产品图片 · 本地资料高压、大流量、液压快换接头 - HP系列打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
