明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列
尼龙管 - NR系列
高强度尼龙管 - NR系列尼龙管具有低吸水性和比N系列尼龙管更好的耐化学性。
SERIES OVERVIEW
尼龙管 - NR系列
高强度尼龙管 - NR系列尼龙管具有低吸水性和比N系列尼龙管更好的耐化学性。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 22
- 图片与资料
- 19
系列介绍
产品能力与选型说明
NR 系列高强度半刚性尼龙管，具有高抗拉强度，和在高压、高温和振动工况下出色的接头保持力。这种管材有时被称为“硬尼龙管”，因为它比标准尼龙管更硬。它由高等级尼龙树脂制成。管材可耐受高环境温度，使其适用于高压气动、油液、润滑系统，船舶控制系统和化工工艺管路。 市场: • 工业 • 船舶 • 流体输送 特性/优点: • 不含增塑剂的高等级尼龙树脂，适用于高压管材应用 • 耐化学性优于N系列，耐环境温度高，低吸水性，性能卓越 • 高抗拉强度和高温、高压和振动工况下出色的接头保持力 应用: • 高压气动和油液 • 润滑系统 • 船舶控制系统 • 化工工艺管路 • 有关适配衬套，请参考 4660样本 管材/接头推荐表 技术规格: • 工作压力和爆破压力的的标定温度为 +73°F(+23°C) • 壁厚仅供参考 • 100英尺卷轴包装 - 联系派克以获取更多包装选项
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
符合规格n/a
应用Fluid Handling, Marine, Manufacturing / Industrial, Pneumatics, Industrial Manufacturing, Marine, Pneumatics
管道内径0.073 - 3/8 inch, 2 - 10 mm
管道外径1/8, 3/16, 1/4, 5/16, 3/8, 1/2 inch, 3, 5, 6, 8, 10, 13 mm
最大运行压力625 psi, 43.1 bar
最小爆破压力1400 - 2500 psi, 117.2 - 172.4 bar
最高运行温度200 °F, 93 °C
最低运行温度-51 °C, -60 °F
最小弯曲半径3/8 - 2-1/2 inch, 9.7 - 63.5 mm
兼容配件Compress-Align®<br/>压缩<br/>Fast & Tite®<br/>流量控制<br/>重载 <br/>公制压缩<br/>Prestolok® 全金属式<br/>Prestolok®黄铜<br/>Prestolok® 符合材料<br/>Prestolok®不锈钢<br/>TrueSeal, Compression, Fast & Tite®, Flow Controls, Hi-Duty, Prestolok®, TrueSeal™
介质空气，液压流体，润滑剂，油，水, Hydraulic Fluids, Lubricants, Fuels (Oil), Water
颜色Natural, Black, Blue, Gray, Green, Orange, Purple, Red, White, Yellow, Black, Blue, Gray, Green, Orange, Purple, Red, Yellow, White
重量0.003 to 0.045 lb/ft, 0.004 to 0.067 kg/m
盖颜色n/a
长度/安装包76.2 to 152.4 mm, 250 to 500 ft
管道材料尼龙
盖材料n/a
尺寸-2 to -8
具体产品
型号与订货号
共 22 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 19 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Engineering Solutions - Formed Thermoplastic Hose & Tubing--4660-Formed-Hose-Whitepaper前往官网 ↗技术文档 · 本地资料Parflex Division EPA 6h Regulation打开文件 ↗技术文档 · 本地资料Parflex Division Global Automotive Declarative Substances List打开文件 ↗技术文档 · 本地资料Parflex Division Manufacturers Directive打开文件 ↗技术文档 · 本地资料Parflex Division REACH Compliance打开文件 ↗技术文档 · 本地资料Parflex Division RoHS Certificate / WEEE Certificate Directive打开文件 ↗技术文档 · 本地资料Parflex Division SDS打开文件 ↗技术文档 · 官网链接Parflex Instrumentation Hose and Tubing--4660-Instrumentation前往官网 ↗技术文档 · 官网链接Parflex Ravenna ISO 9001:2015 Certificate前往官网 ↗技术文档 · 官网链接Parflex Tubing - Laboratory Applications--4660-TH-FL-Tubing-Laboratory前往官网 ↗技术文档 · 本地资料Parker Division Proposition 65 Warning Language--Required_Prop_65_Warning打开文件 ↗技术文档 · 本地资料Parker Offer of Sale打开文件 ↗技术文档 · 本地资料Parker Safety Guide for Selecting Hose, Tubing, Fittings and Accessories - Parflex打开文件 ↗技术文档 · 官网链接Tubing Solutions for Packaging Equipment--4660-Packaging前往官网 ↗技术文档 · 本地资料查看目录打开文件 ↗技术文档 · 本地资料查看目录打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗

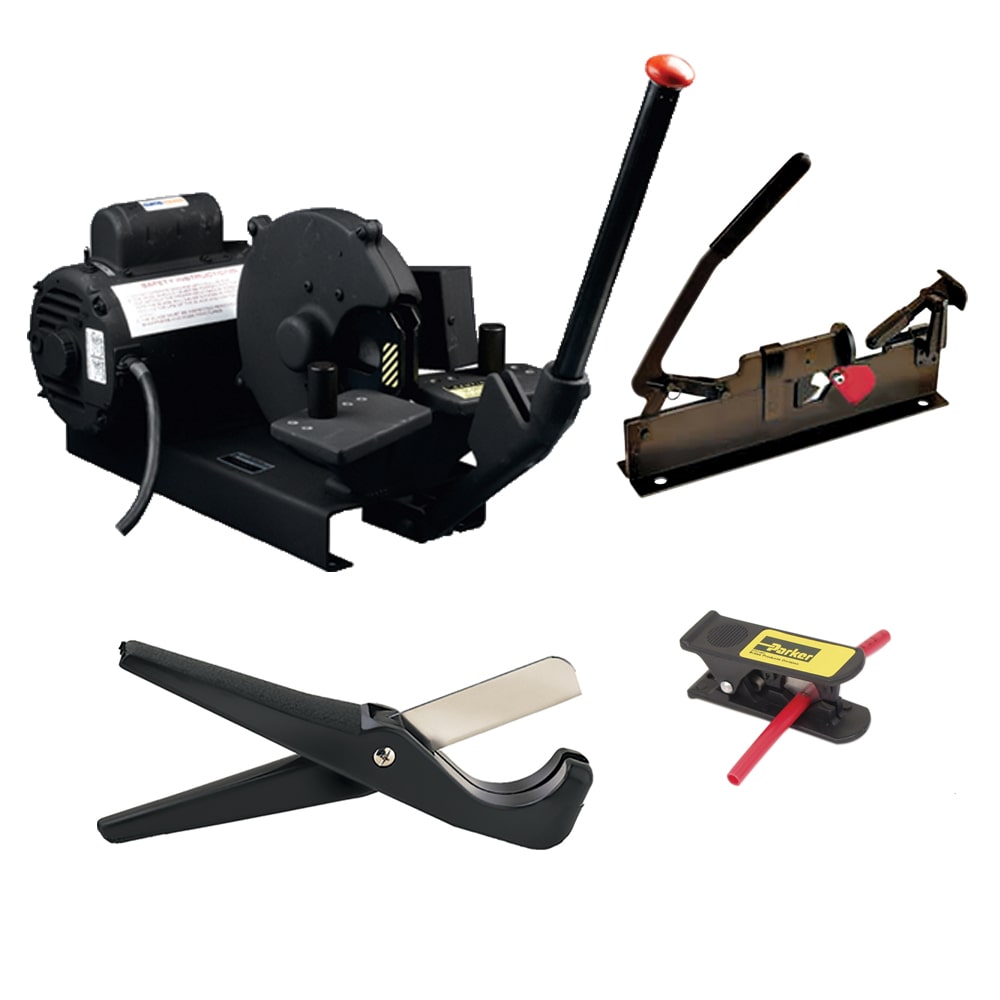

产品图片 · 本地资料软管和管子切割器打开文件 ↗
产品图片 · 本地资料重载非扩口铜接头打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗产品图片 · 本地资料软管和管子切割器打开文件 ↗产品图片 · 本地资料重载非扩口铜接头打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
