明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列
高压、大流量、带套筒锁的碳钢快换接头 - HO系列
派克的高压、大流量快换接头，适用于流体管路需要快速、方便地连接和断开、以及大流量和低压降要求的高压液压应用。
SERIES OVERVIEW
高压、大流量、带套筒锁的碳钢快换接头 - HO系列
派克的高压、大流量快换接头，适用于流体管路需要快速、方便地连接和断开、以及大流量和低压降要求的高压液压应用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 3
- 图片与资料
- 9
系列介绍
产品能力与选型说明

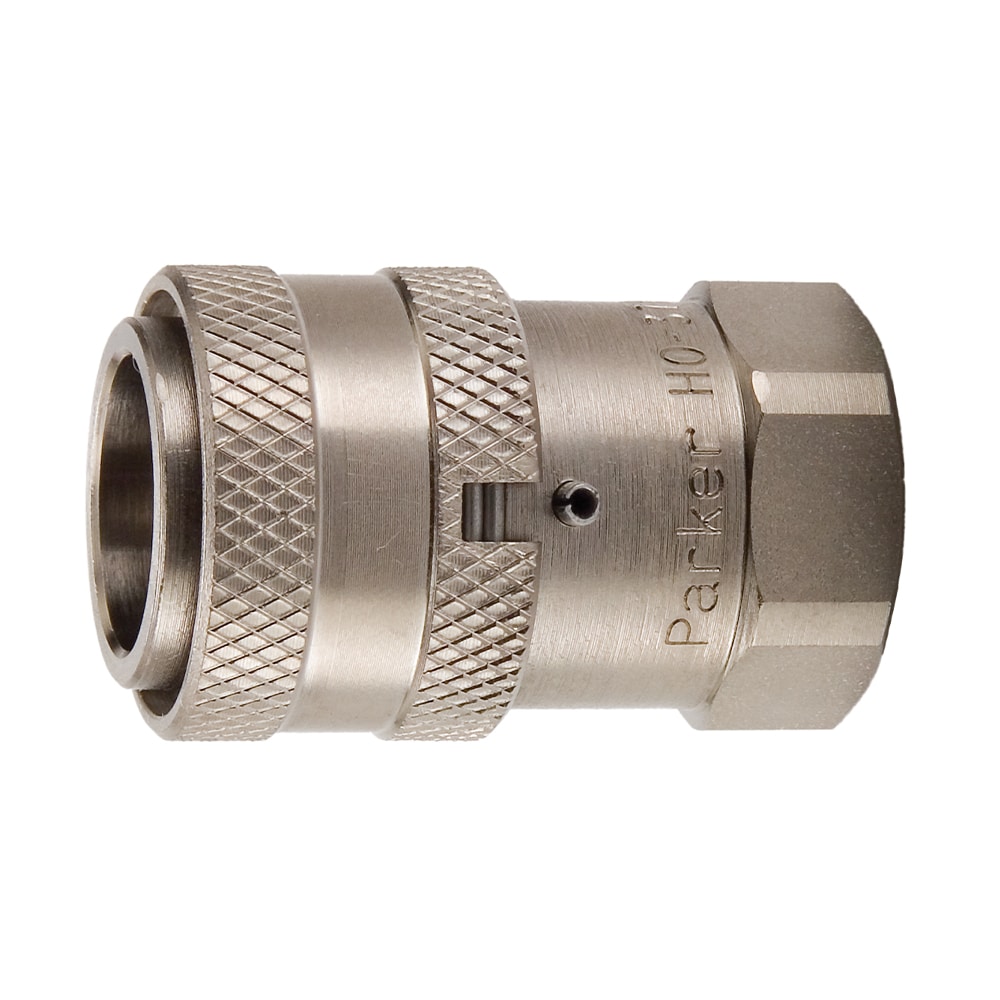

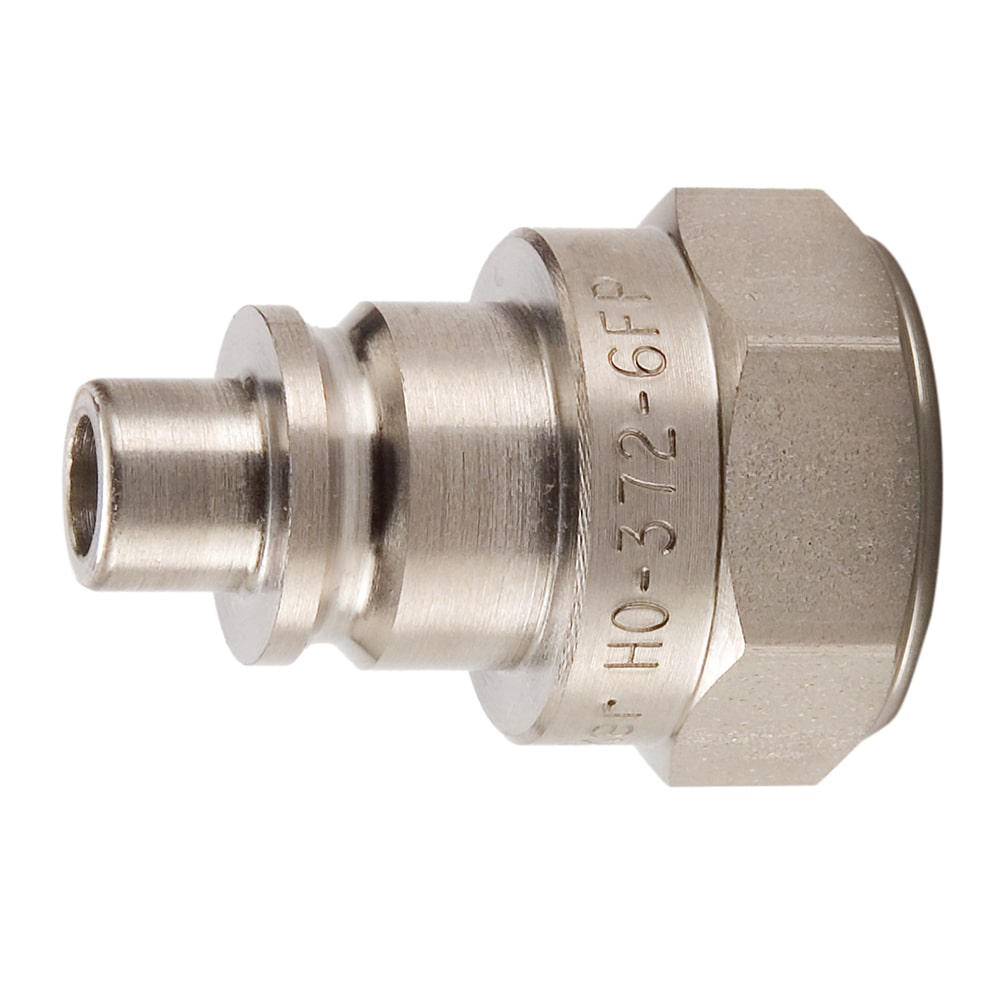

HO系列快换接头（液压）的额定压力高达15,000psi。 派克的HO系列高压、大流量的碳钢快换接头，配有手动套筒。无阀芯的阴接头和阳接头，可实现直通，不受限制的流动。提供耐腐蚀的镀镍层，以及免于意外断开的套筒锁。 技术特点： • 尺寸：1/4"、3/8"、1/2" • 材料：碳钢，镀镍 • 油口端：NPTF内螺纹 • 密封选项：丁腈橡胶、三元乙丙、氟橡胶、氯丁橡胶 市场： • 纸浆和造纸 • 石油和天然气 • 测试 特点/优势： • 套筒锁可免于意外断开 • 直通、无阀设计提供的全流量和最小压降 • 耐腐蚀的镀镍层 应用： • 纸浆和造纸 • 炼油厂 • 测试系统
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
应用High Pressure Hydraulics, High Flow
最大运行压力15000.0 psi, 1034.0 bar
产品类型Manual Connect
最高运行温度250 °F, 121 °C
阀门类型n/a
最低运行温度-40 °F
主体尺寸1/4 to 1/2 inch
流速3 to 12 gal/min
连接类型Female NPTF
真空额定压力No
包括锁套Yes
阀体材料Steel
六角螺母尺寸0.81 to 1.25 inch
密封材料Nitrile with PTFE Backup
连接螺纹尺寸1/4"-18 to 1/2"-14 inch
镀层类型Electroless Nickel
具体产品
型号与订货号
共 3 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 9 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Fluid Compatibility Chart打开文件 ↗技术文档 · 本地资料Port End Assembly Guide打开文件 ↗技术文档 · 本地资料Safety Guide: Quick Couplings and Related Accessories打开文件 ↗技术文档 · 本地资料查看目录打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料多用途液压快换接头 - H系列打开文件 ↗
产品图片 · 本地资料大流量、无阀液压快换接头 - ST系列打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料多用途液压快换接头 - H系列打开文件 ↗产品图片 · 本地资料大流量、无阀液压快换接头 - ST系列打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
高压、大流量、带套筒锁的碳钢快换接头 - HO系列
