明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

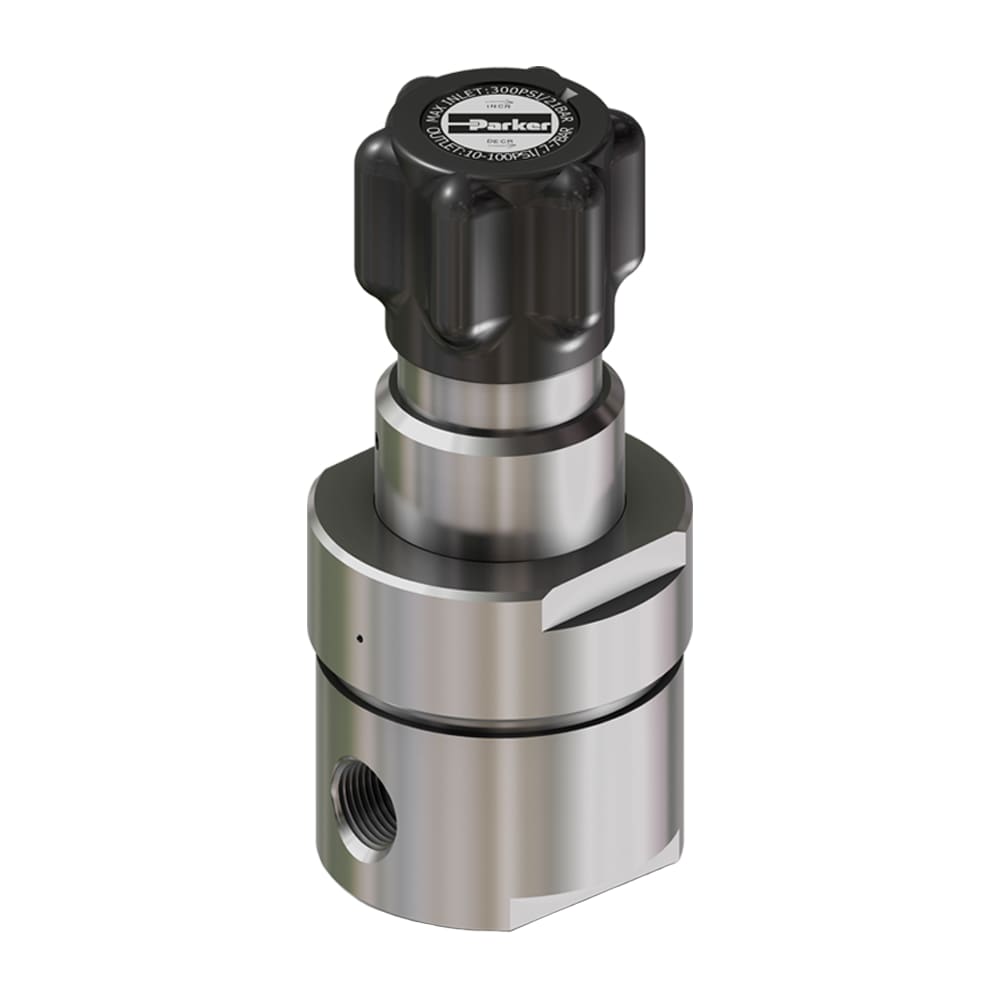

超净应用（UHP）-高流量不锈钢联动式单级的减压阀--FR1200系列
FR1200系列是单级的减压阀,入口压力高达1700 PSIG时提供高流量流通能力.大流量,联动式Hastelloy C-22®哈氏合金膜片提供强大的密封性能.隔膜的较大有效面积使该系列要求较低的弹簧弹力值.
SERIES OVERVIEW
超净应用（UHP）-高流量不锈钢联动式单级的减压阀--FR1200系列
FR1200系列是单级的减压阀,入口压力高达1700 PSIG时提供高流量流通能力.大流量,联动式Hastelloy C-22®哈氏合金膜片提供强大的密封性能.隔膜的较大有效面积使该系列要求较低的弹簧弹力值.
- 系列编号
- —
- 所属技术
- 仪器仪表
- 产品记录
- 200
- 图片与资料
- 13
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
出口额定压力1 - 30 psig, 5 - 60 psig, 10 - 100 psig, 15 - 150 psig psig, 5 to 60 psig, 10 to 100 psig, 15 to 150 psig
入口额定压力0 - 1700 , 0 - 300 psig, 0 to 300 psig
阀体材料316L Stainless Steel, 316L Stainless Steel Double melt
流量系数1.2 Cv
端口类型1/4英寸短管接口, 1/4英寸外螺纹面密封接口, 1/4英寸内螺纹面密封接口, 3/8英寸外螺纹面密封接口, 3/8英寸内螺纹面密封接口, 3/8英寸短管接口, 1/2英寸外螺纹面密封接口, 1/2英寸内螺纹面密封接口, 1/2英寸短管接口, 3/4英寸外螺纹面密封接口, 3/4英寸内螺纹面密封接口, 3/4英寸短管接口
工作温度-40 至 150 °F, -40 至 65 °C
隔膜材料Ni-Cr-Mo合金（哈氏合金Hastelloy®或等效的材质）
阀芯材料316不锈钢（标准材质）, 铬镍铁合金 Inconel®
表面处理Passivated & Electropolished
体积1/4""- 1.02 inch3 (16.7 cm3) 1/2"" - 1.41 inch3 (23.1 cm3) 3/4"" - 2.42 inch3 (39.7 cm3)
阀座材料聚三氟氯乙烯PCTFE
内部泄漏率≤ 4 x 10-8 scc/sec He
外部泄漏率≤ 2 x 10-10 scc/sec He (内漏测试)
供压压力效应6.8 psig / 100 psig
可承受压力2,550 psig psig
爆破压力5100 psig
具体产品
型号与订货号
共 200 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 13 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Instrumentation Solutions for Pharmaceutical Projects--ING_Pharma前往官网 ↗技术文档 · 官网链接Process Analytical Guide:--4255-PA前往官网 ↗技术文档 · 官网链接Semiconductor Regulator Selection White Paper前往官网 ↗技术文档 · 本地资料Veriflo CAD File Locator Guide打开文件 ↗技术文档 · 官网链接Veriflo FR Series Regulators Introduction Video前往官网 ↗技术文档 · 官网链接Veriflo Pressure Regulators - Installation, Operation and Recycling Guide前往官网 ↗技术文档 · 本地资料Veriflo Product Selection & Operation Safety Guide打开文件 ↗技术文档 · 官网链接Veriflo Semiconductor Explainer Video前往官网 ↗技术文档 · 官网链接Veriflo--FR(N)1200 Flow Curve前往官网 ↗技术文档 · 官网链接Veriflo--FR1200 Series - Technical Data Sheet前往官网 ↗技术文档 · 官网链接Veriflo--FRN 1200 Series - Technical Data Sheet前往官网 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
超净应用（UHP）-高流量不锈钢联动式单级的减压阀--FR1200系列
