产品系列

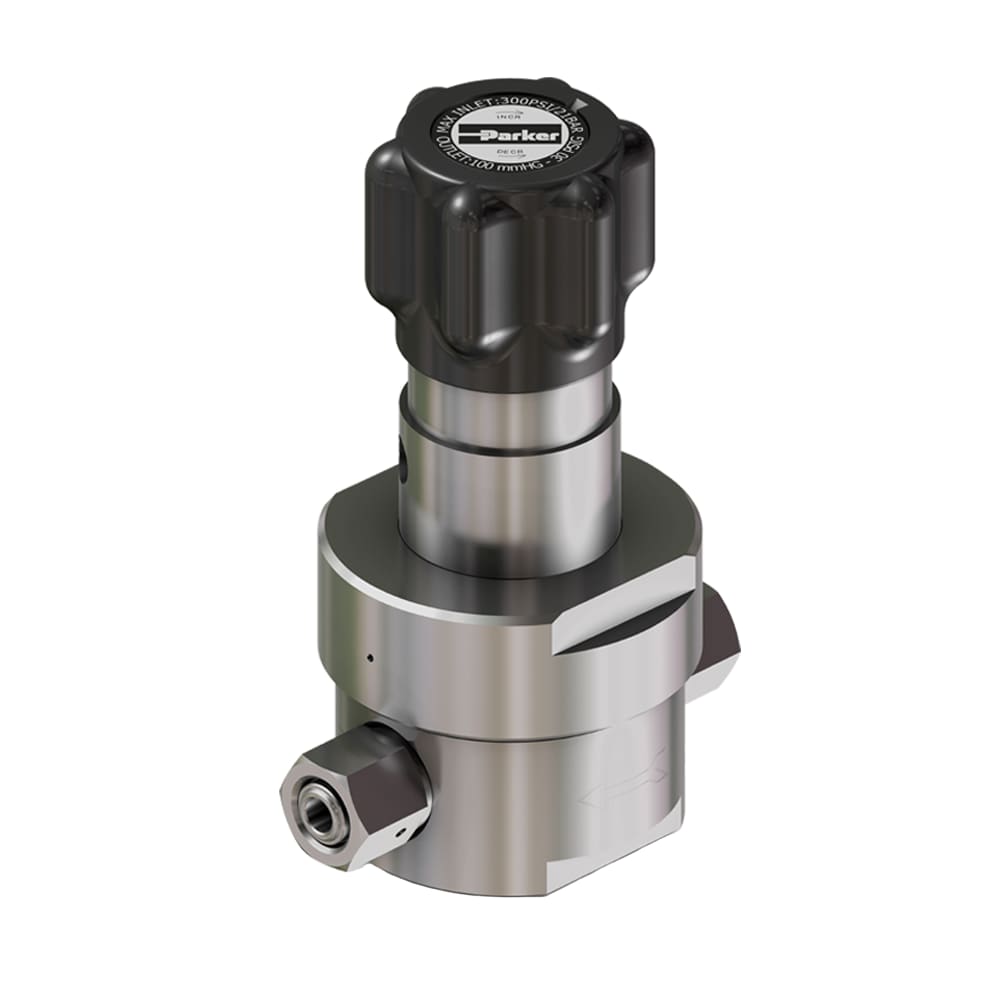

FR1400 系列单级，大流量减压阀
FR1400 是高纯度的束缚隔膜，在半导体和其他洁净工艺中调节高压气体输送，可适应高流量。它是钢瓶或使用点散装和特殊气体应用的优良选择.
SERIES OVERVIEW
FR1400 系列单级，大流量减压阀
FR1400 是高纯度的束缚隔膜，在半导体和其他洁净工艺中调节高压气体输送，可适应高流量。它是钢瓶或使用点散装和特殊气体应用的优良选择.
- 系列编号
- —
- 所属技术
- 仪器仪表
- 产品记录
- 80
- 图片与资料
- 11
系列介绍
产品能力与选型说明
Veriflo部门的FR1400系列调节阀有绑在一起的隔膜，单级减压调节器在入口压力为3000 psig的条件下提供高流量的能力。他们对于气瓶或点使用散装和特殊气体应用是一个很好的选择。 哈氏合金C-22® 大膜片在整个工作范围内提供稳定的控制，同时为危险气体应用提供坚固的密封。 FR1400系列阀门在一个高度竞争的价格点能提供相同的质量、稳定性和派克对高性能水平产品的预期。新的阻燃线补充了我们现有的，使QR4000和HF1200系列稳压器很好地结合，将广泛应用在半导体制造行业中。 市场： • 半导体工厂装置 • 天然气公司产品 特点： • 316L不锈钢阀体 • 制造超高纯度半导体气体应用 • 金属-金属膜片密封 • 10μin. RA的表面光洁度 • 钝化和电化学抛光 • 捆绑隔膜设计 • 哈氏合金C-22® 隔膜标准 • 流量可达800 SLPM（28立方英尺） 应用： • 工具挂钩 • 阀门歧管箱 • 煤气柜 • “使用点”压力调节
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流量系数0.5 Cv
最大入口额定压力3000, 300 psig
出口额定压力出口压力1-30 psig, 5-60 psig, 10-100 psig, 15-150 psig
阀座材料聚三氟氯乙烯
端口数量2
端口类型3/8"面密封，1/2"面密封，1/2"短管
端口连接外螺纹，外螺纹，内螺纹，内螺纹
阀体材料316L不锈钢，316L不锈钢双融
隔膜材料哈氏合金的C-22材料
阀芯材料哈氏合金的C-22材料, Inconel600\601\690合金
阀座固定材料316L不锈钢材质，哈氏合金的C-22材质
内部泄漏率内部泄漏率为4 x 10 -8 scc/sec He
外部泄漏率外部泄漏率为2 x 10-10 scc/sec He
可承受压力4500psi psig
爆破压力9000psi psig
具体产品
型号与订货号
共 80 条产品记录。独立型号尚未确认的产品可按订货号查询。
