产品系列

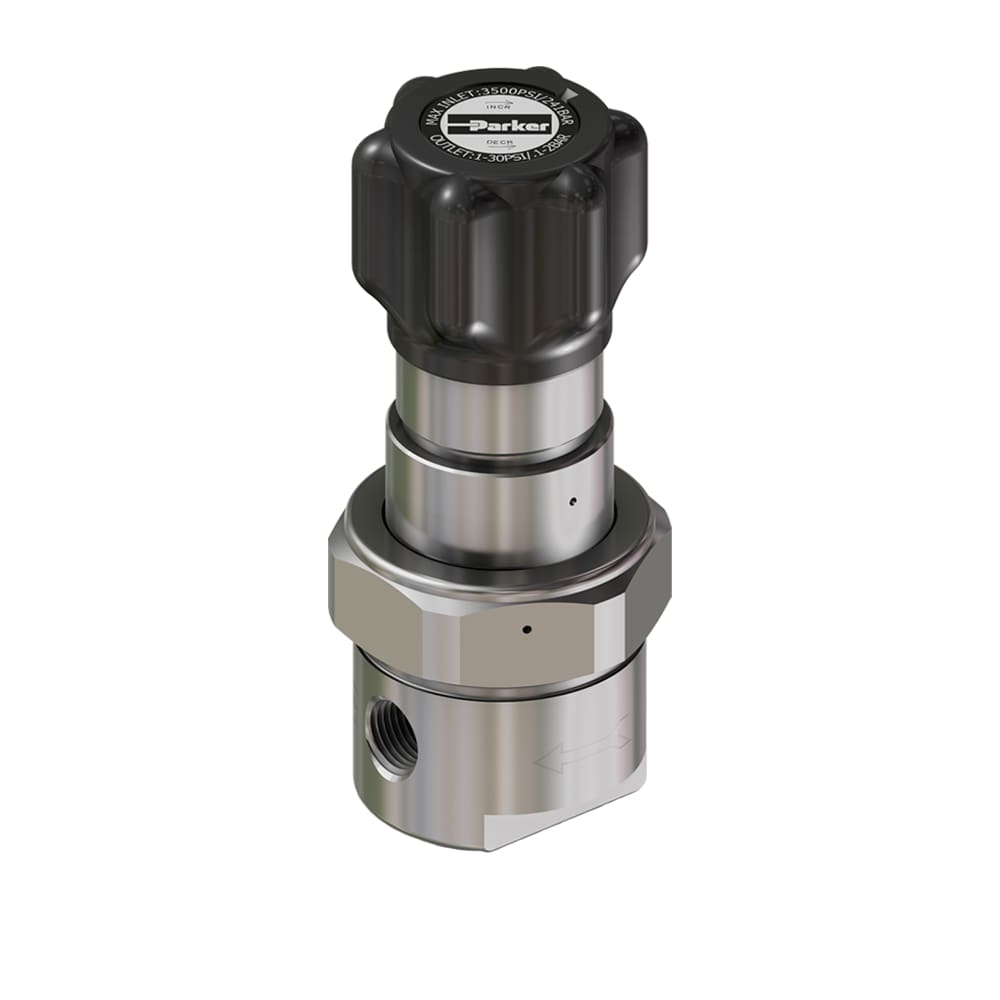

FR1000 系列单级减压减压阀
FR1000 在半导体和其他清洁的天然气输送超高纯度的调节过程. 低到中等流量，这个系列的阀门在阀歧管箱，煤气柜，和其他半导体制造等行业非常广泛的应用.
SERIES OVERVIEW
FR1000 系列单级减压减压阀
FR1000 在半导体和其他清洁的天然气输送超高纯度的调节过程. 低到中等流量，这个系列的阀门在阀歧管箱，煤气柜，和其他半导体制造等行业非常广泛的应用.
- 系列编号
- —
- 所属技术
- 仪器仪表
- 产品记录
- 100
- 图片与资料
- 12
系列介绍
产品能力与选型说明
Veriflo部门的FR1000系列调节阀是非束缚隔膜的减压阀， 提供低至中等流量的能力与入口压力为3500 psig.FR1000提供工艺气体导致在一个稳定的流量和下游系统使其成为阀箱、气瓶柜优良的选择压力提供正确的控制，和许多半导体制造中的应用. 标准的哈氏合金C-22®隔膜和综合过滤促进寿命长性能的同时，金属对金属密封膜片以获得高度密封性。 FR1000提供相同的质量、稳定性和性能水平的派克产品的预期，在一个高度竞争的价格点.新生产线补充了我们现有的，保费qr4000和hf1200系列稳压器，和组合，将广泛应用在半导体制造中的应用。 市场： • 半导体制造 • 天然气公司 特点/好处： • 金属-金属膜片密封实现泄漏完整性 • 制造超高纯度气体输送应用 • 10英寸RA表面光洁度 • 钝化和电解抛光 • 综合过滤 • 标准hastelloy® 膜片 应用： • 工具挂钩 • 阀门歧管箱 • 处理气体柜 • “使用点”压力调节
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流量系数0.09, 0.15 Cv
最大入口额定压力3500 psig
出口额定压力出口压力1-30 psig, 2-60 psig, 2-100 psig, 5-150 psig, 1-10 psig psig, 2 to 60 psig, 2 to 100 psig, 5 to 150 psig, 1 to 10 psig
阀座材料聚三氟氯乙烯
端口数量2
端口类型1/4"面密封，3/8"面密封
端口连接外螺纹，外螺纹，内螺纹，内螺纹
阀体材料316L不锈钢，316L不锈钢双融
选件钠，哈氏合金装饰（提升阀）
内部泄漏率内部泄漏率为4 x 10 -8 scc/sec He
工作温度-40°F to 150°F (-40°C to 66°C)
隔膜材料哈氏合金的C-22材料
阀芯材料316L 不锈钢
过滤器材料哈氏合金的C-22材料
表面处理表面组糙度10RA（0.25微米），25RA（可选）
体积0.49 cm3
