产品系列

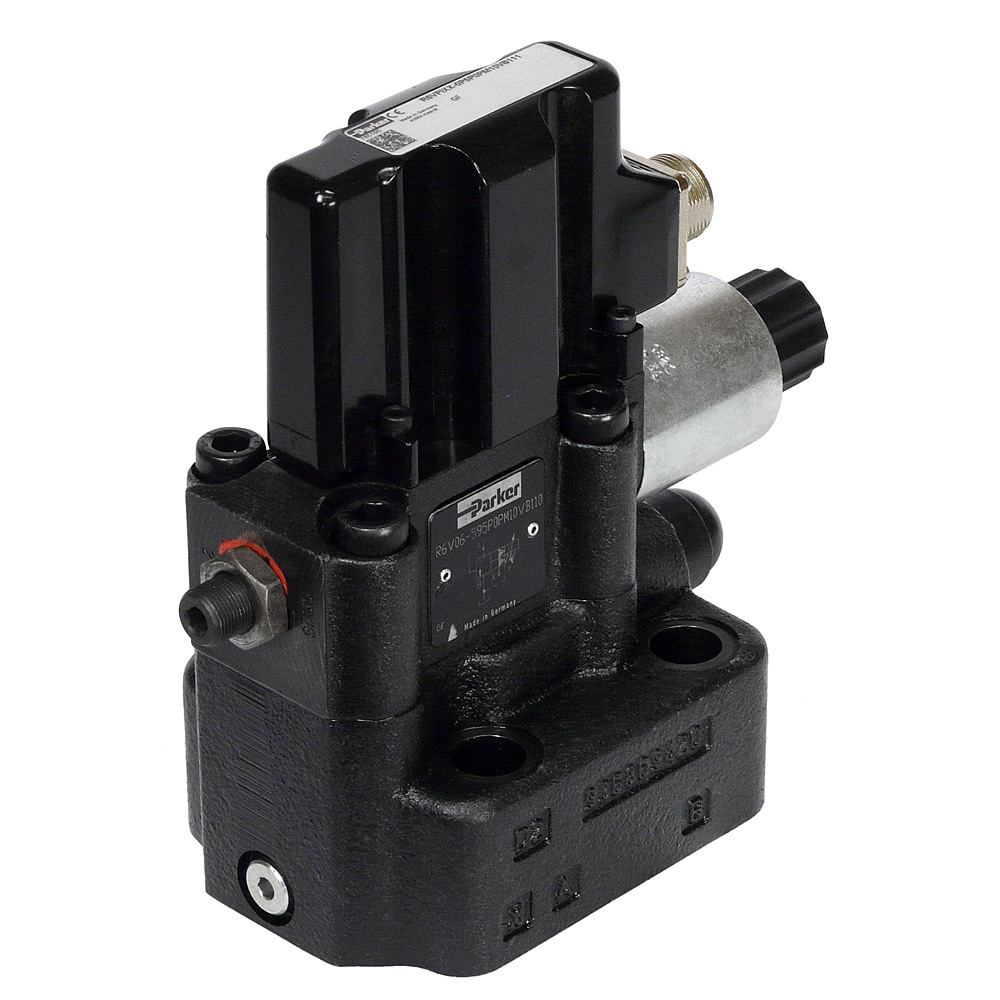

先导式比例溢流阀 - R4V/R6V OBE系列
先导式比例溢流压力阀R4V/R6V OBE系列具有集成的电子器件，因此阀十分紧凑。 该阀提供稳定压力性能。
SERIES OVERVIEW
先导式比例溢流阀 - R4V/R6V OBE系列
先导式比例溢流压力阀R4V/R6V OBE系列具有集成的电子器件，因此阀十分紧凑。 该阀提供稳定压力性能。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 113
- 图片与资料
- 13
系列介绍
产品能力与选型说明
先导式比例溢流压力阀R4V/R6V OBE系列 ；有集成电子放大器的先导比例电磁铁，用来控制比例先导阀，然后比例先导阀再去控制带有阀座的主阀。该阀可以有一个大压力调节的机械结构可选。 内置的数字电子部分是PCD00数字放大器功能的基础。此内置数字电子器件安装在坚固的金属外壳中，可在恶劣环境中使用。阀的额定值是出厂所设置好的。另外ProPxD 软件允许容易地编辑相关参数。该软件还用于数字电子模块。用于连接到串口 RS232C 的电缆是本阀的配件。 电子设备的连接有2个选项︰ 代码 10V: 6 + PE 中央连接 0...+ 10 V 指令信号 + 10 V 参考电压输出 代码 4MA: 6 + PE 中央连接 4？ 0 mA指令信号 功能︰ ？先导式比例电磁铁 ？内置式电子厂内设置 ？斜坡时间调整 吗？线性化特性 ？ 3个压力级 ？ 2个接口︰ -R4V 阀板 ISO 6264 (DIN 24340 D节) -R6V 阀板 ISO 6264 (DIN 24340 E节) ？机械最大压力调节可选 优势︰ ？设计紧凑 ？良好的压力稳定性能 ？合适的参数设置 ？交货期短
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
安装类型Subplate mounting
运行类型先导
启动类型比例
重量4.5 to 8.6 (depending on size) kg
产品序列Pressure valve
最大流速Depending on size and valve type, 90 - 650 L/min
最大运行压力Ports P (or A) and X up to 350, port T (or B) and Y 30 bar
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR, FPM
阀体材料Cast iron
与流体类型共同使用Hydraulic oil according to DIN 51524, Water glycol
压力控制范围105, 210, 350 bar
最低运行温度-20 °C
具体产品
型号与订货号
共 113 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 13 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Pilot Operated Proportional Pressure Relief Valves Series R4V/R6V with Onboard Electronics (Europe and Asia)打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 本地资料Catalogue - Accessories for Pressure Valves打开文件 ↗技术文档 · 本地资料OPERATION MANUAL - Proportional Pressure Valves with integrated Electronics Series RE06M*T, RE*M*T, RE*R*T, RE*E*T, R4V, R5V, R6V打开文件 ↗技术文档 · 官网链接Pilot-Operated Pressure Relief Valve Catalog - R4V/R6V OBE Series (North America)前往官网 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料先导式比例溢流阀 - R4V/R6V OBE系列打开文件 ↗
