明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

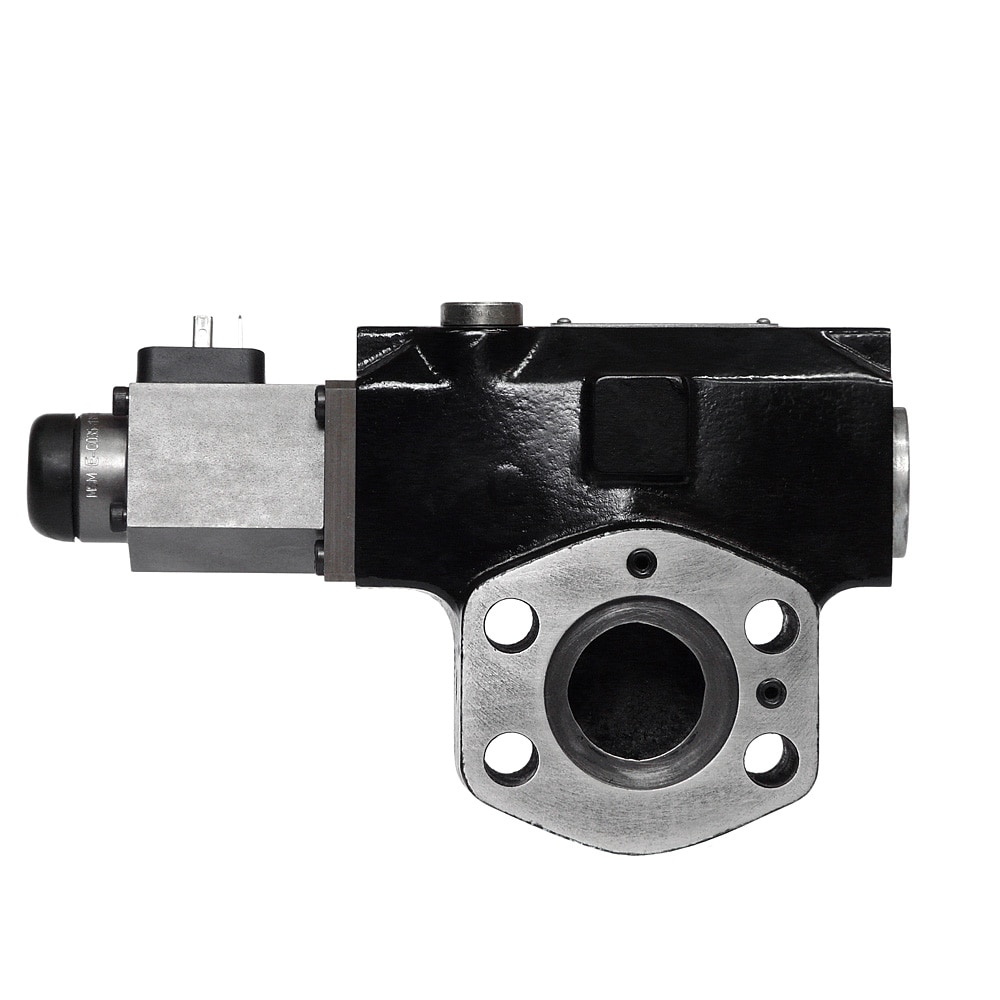

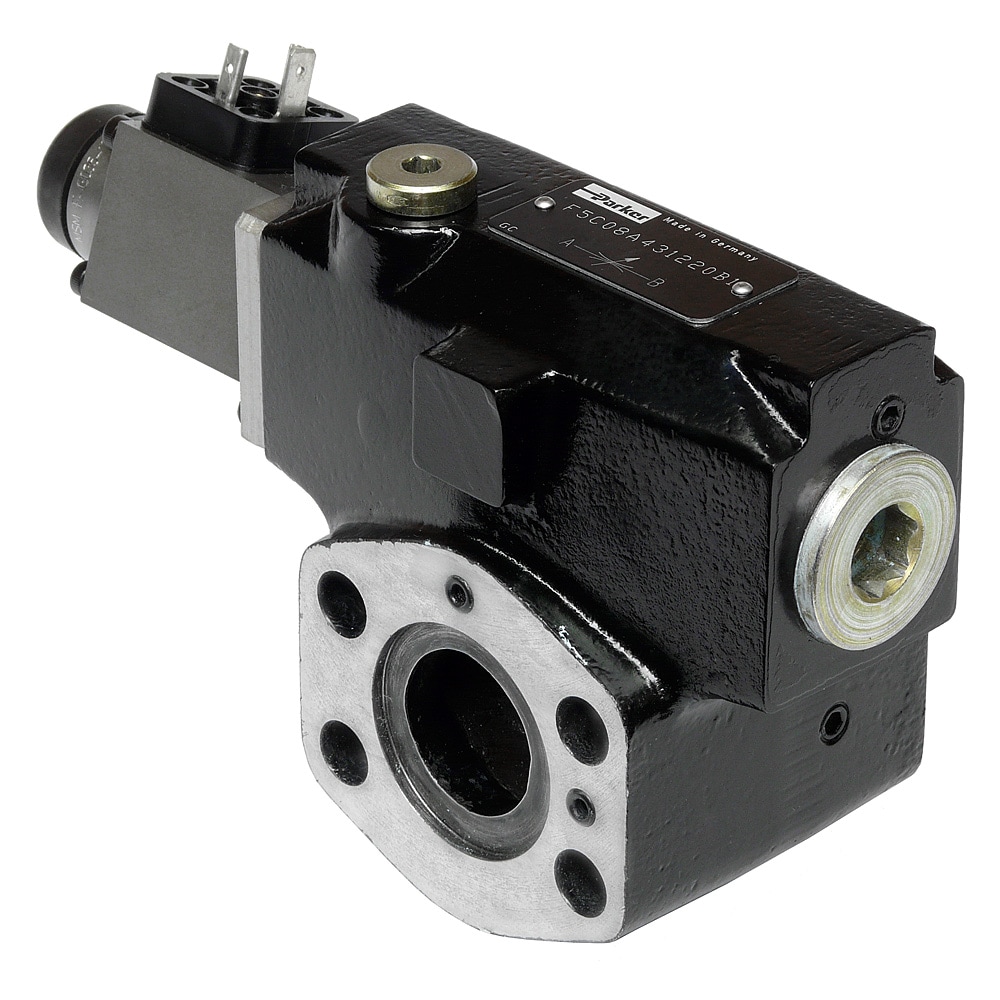

F5C 电液比例节流阀
F5C 电液比例节流阀的调节流量与其输入信号成正比, 与 R5A 或 R5P 配合使用可组成一个流量控制阀 - 提供负载补偿的流量。
SERIES OVERVIEW
F5C 电液比例节流阀
F5C 电液比例节流阀的调节流量与其输入信号成正比, 与 R5A 或 R5P 配合使用可组成一个流量控制阀 - 提供负载补偿的流量。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 69
- 图片与资料
- 11
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Flow valve
启动类型比例
安装类型Flanged according SAE
安装位Unrestricted
阀体材料Cast iron
端口尺寸先导油口 G 1/4 inch
法兰尺寸SAE61
最大运行压力Depending on size, 280 to 350 bar
最大压力设置N/A

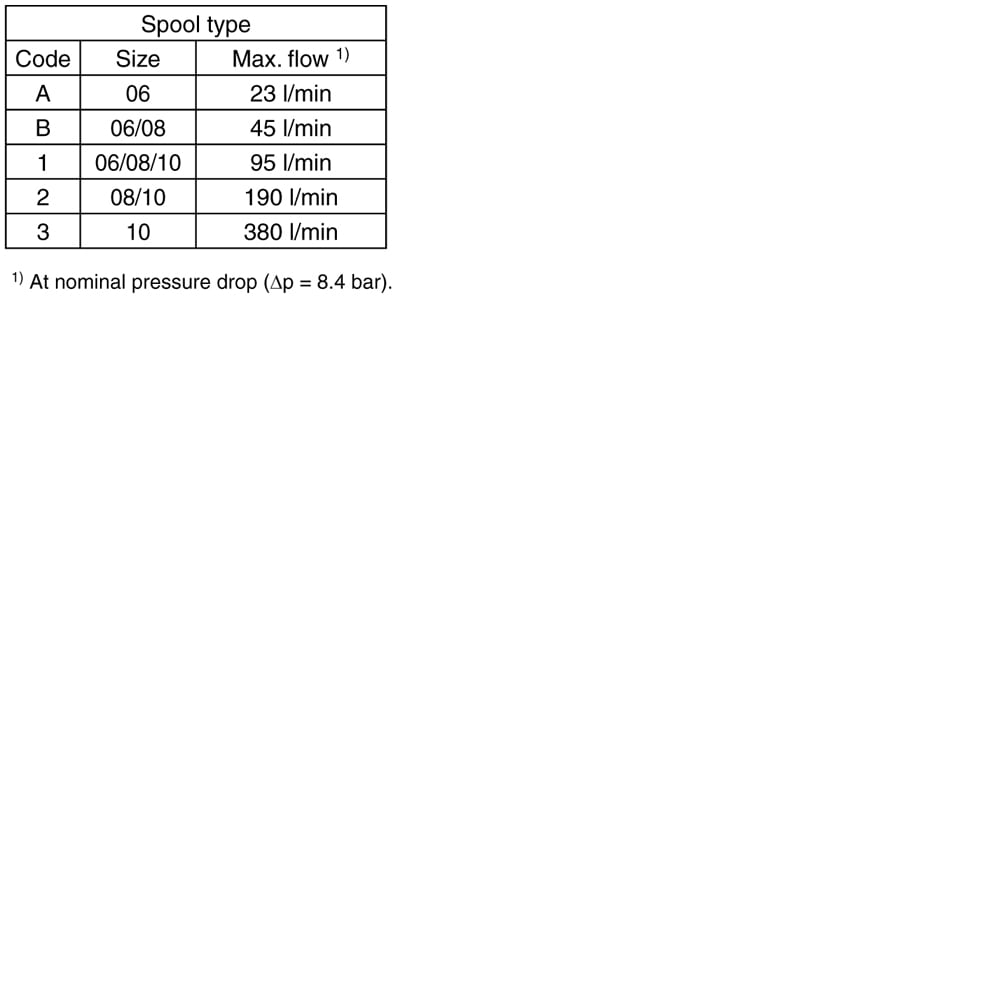

最大流速Depending on size, 23 to 380 L/min
输入电压16 VDC
最高环境温度60 °C
最低环境温度'-20 °C
密封材料NBR, FPM
最高流体温度70 °C
重量3.9, 4.1, 5.8 kg
最低流体温度'-25 NBR, -20 FPM °C
最大运动粘度400 °C
最小运动粘度20 °C
过滤器效率额定值ISO 4406; 18/16/13
防护等级IP65 in accordance with EN 60529
与流体类型共同使用Hydraulic oil according to DIN 51524
电源电压16 V
品牌Parker
技术Hydraulics
具体产品
型号与订货号
共 69 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接2-Way Proportional Flow Control Valve Catalog - F5C Series (North America)前往官网 ↗技术文档 · 官网链接CATALOGUE - Accessories for SAE Flange Valves前往官网 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Proportional Throttle Valve Series F5C打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
F5C 电液比例节流阀
