产品系列

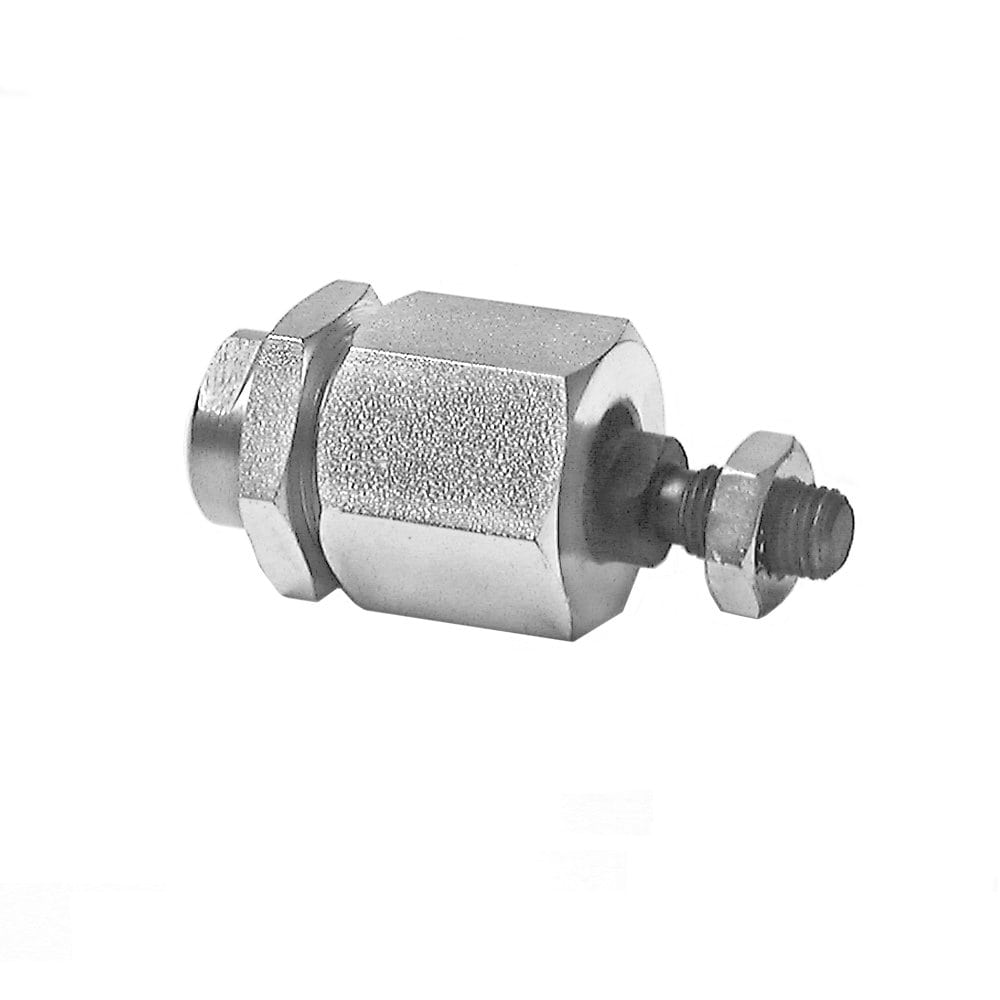

气缸活塞杆端部安装 - 浮动接头 PM5 /派克气动-欧洲
镀锌钢的浮动接头，用于铰接安装符合ISO 15552和ISO 21287标准缸径从Ø20mm到Ø320mm的气缸的活塞杆。使用随气缸一起提供的安装螺母安装到执行器的活塞杆上。
SERIES OVERVIEW
气缸活塞杆端部安装 - 浮动接头 PM5 /派克气动-欧洲
镀锌钢的浮动接头，用于铰接安装符合ISO 15552和ISO 21287标准缸径从Ø20mm到Ø320mm的气缸的活塞杆。使用随气缸一起提供的安装螺母安装到执行器的活塞杆上。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 22
- 图片与资料
- 2
系列介绍
产品能力与选型说明
镀锌钢柔性联轴器，用于ISO 15552和ISO 21287气缸的活塞杆的铰接安装，孔径Ø20mm至Ø320mm。 柔性配合旨在承受±4°范围内的轴向角度误差。 使用随气缸提供的安装螺母安装在执行器活塞杆上。 柔性联轴器PM5： •气缸杆安装 •材质：镀锌钢 •适用于P1D，P1P和P1A产品系列 •随附调节螺母 •使用随气缸提供的安装螺母安装在执行器活塞杆上 性能特点： - 对于气缸类型：P1D | P1P |P1A - 孔径：20mm | 25毫米| 32毫米| 40毫米| 50mm | 63毫米| 80毫米| 100mm | 125mm | 160mm | 200mm | 250mm |320毫米 - 证书：适用于ISO 15552气缸| 适用于ISO 21287气缸 - 材质：镀锌钢 - 耐腐蚀性：是的
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
具体产品
型号与订货号
共 22 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 2 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
