产品系列
CPS (连续位置传感器) 执行器附件 - P8S 系列
P8S连续位置传感器可实现从32mm到256mm的气缸行程的非接触式监控。通过模拟量输出或IO-Link连续提供数据非常适合质量和过程控制功能。
SERIES OVERVIEW
CPS (连续位置传感器) 执行器附件 - P8S 系列
P8S连续位置传感器可实现从32mm到256mm的气缸行程的非接触式监控。通过模拟量输出或IO-Link连续提供数据非常适合质量和过程控制功能。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 10
- 图片与资料
- 4
系列介绍
产品能力与选型说明

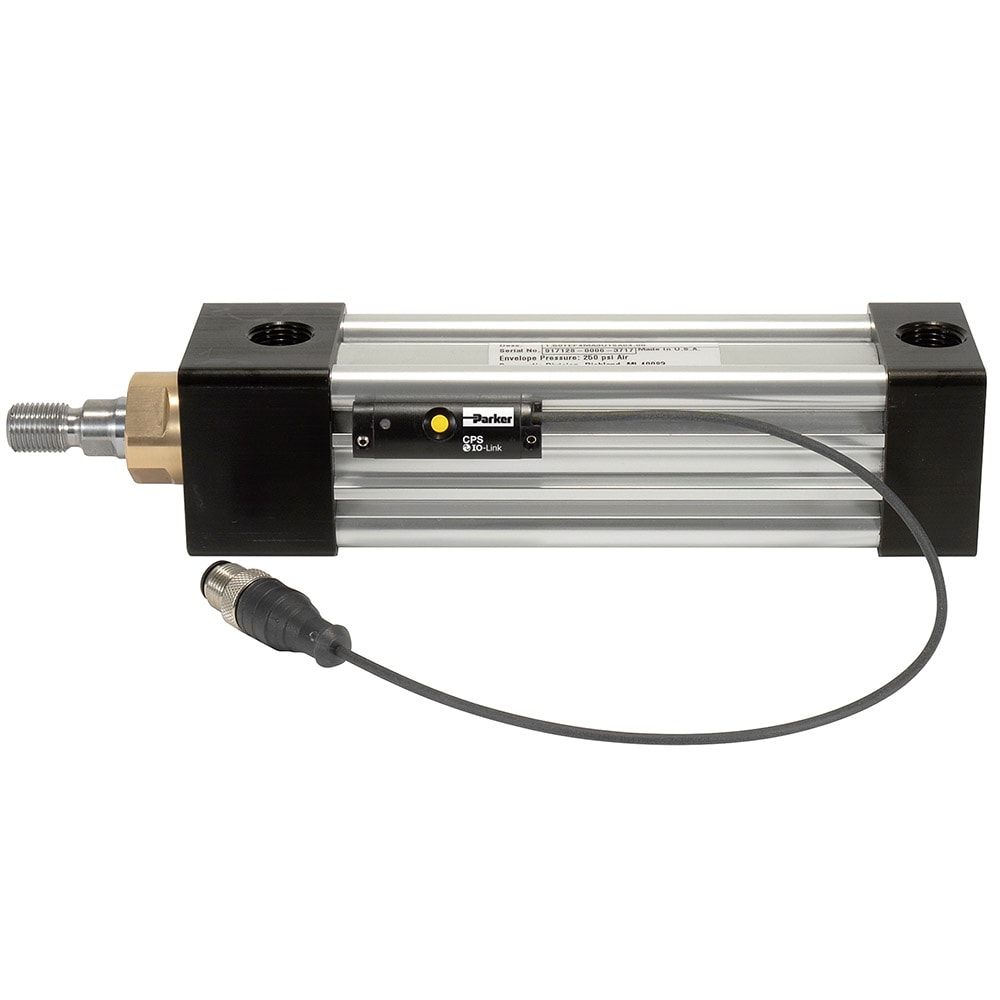

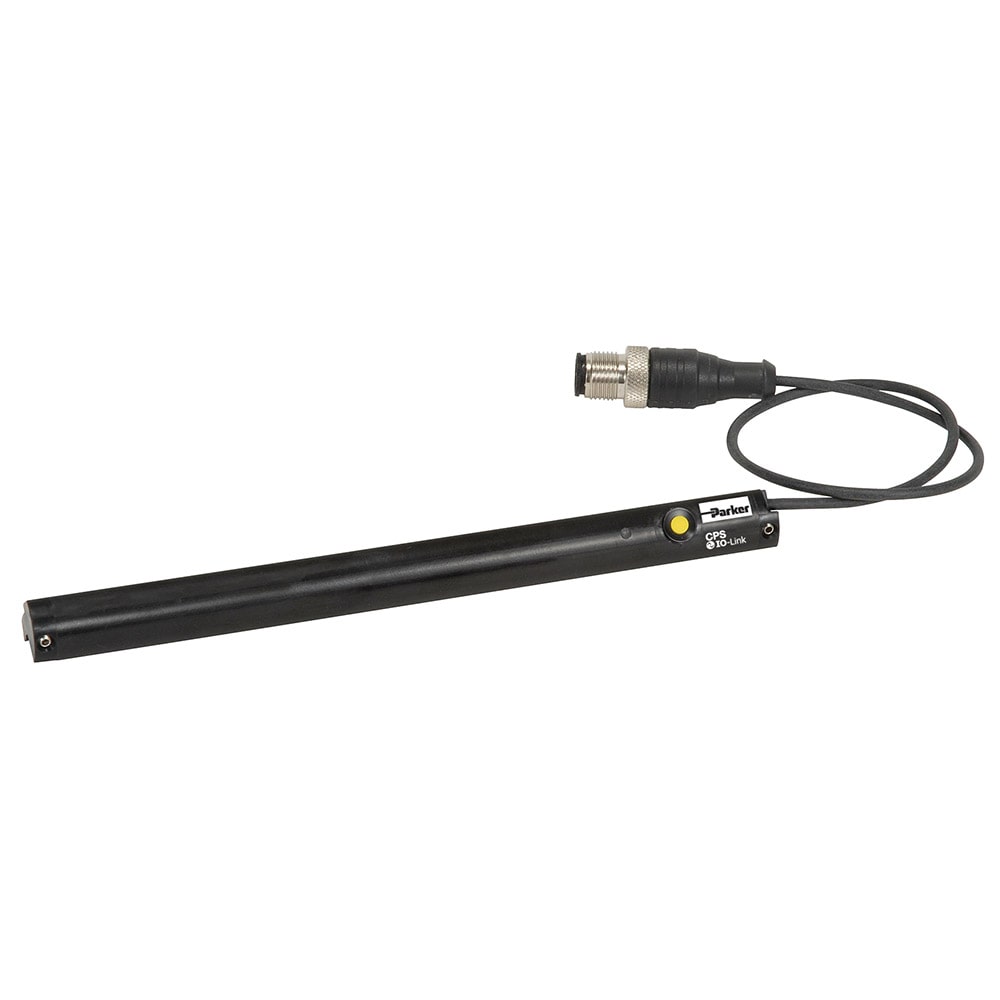

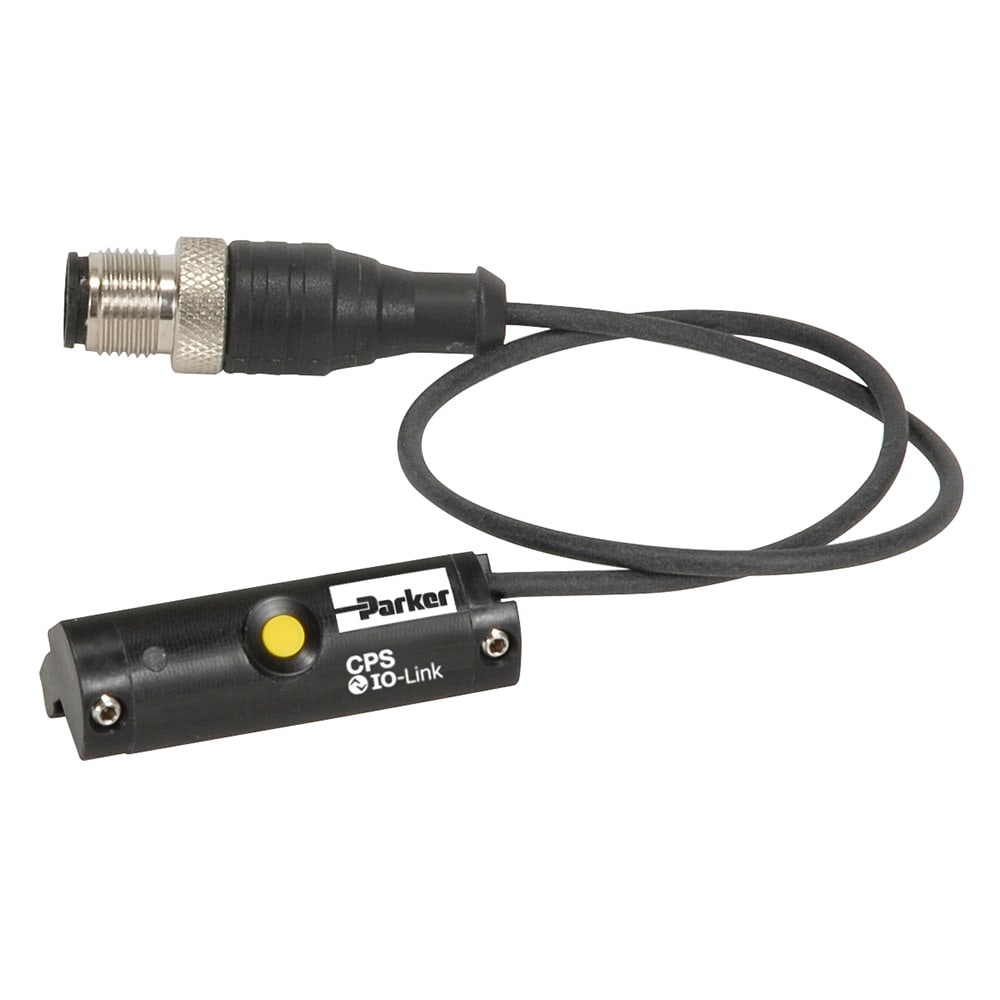

派克的P8S连续位置传感器使用直接非接触式技术沿传感器的32至256mm检测长度连续检测气缸磁性活塞的位置。对于通用型T型槽气缸，传感器外部安装于T型槽，无需额外附件。使用过渡支架可以安装在其他类型气缸上，比如圆形气缸。传感器可以在安装期间或使用过程中间进行设置和调整。这种通过模拟输出或IO-Link连续传输位置数据的方式，使气缸的使用更加智能化，设备灵活性的概念能够解决质量监控和过程控制等领域的问题，从而升级了气缸的功能。 市场： •工厂自动化 • 食品与饮品 • 机械工具 •包装机械 •车辆装配设施 •物料搬运 特点与优势： •插入式T型槽配置可快速安装和更换传感器 •外部安装允许随时集成到设备中 •非接触式测量可延长使用寿命 •传感器设置可在安装期间或使用过程中进行调整 •持续的数据提供可实现灵活的加工概念 •位置数据的连续传输升级了提供“智能”气缸的功能，提高了多功能性 •多个定义的切换点增加了灵活性 •高级配置选项，通过IO-Link传输数据 应用： •精密和稳定的气动处理控制 •张紧应用 •监控组装组件的质量和正确性 •大限度地提高了抓取和放置过程的灵活性 •材料处理和识别 技术： •直接非接触式感应 •连续检测 •通过示教按钮设置传感器 •IO-Link 技术特点： •输出功能：模拟/ IO-Link •测量范围：32mm至256mm •电源电压：15至30 V DC •外壳等级：IP67（根据EN 60529） •电缆：PUR（聚氨酯）
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Pneumatic Cylinder Accessories
孔径n/a
产品类型Sensor Component
技术Pneumatics
汽缸类型带 T-型槽型材
安装嵌入, 使用1,5 mm六角扳手固定
传感范围32 到 256 mm 取决于类型
总长45 至 269 mm 取决于类型 mm
信号输出模拟量输出 | IO-Link, IO-Link
输出电压0 至 10 V | - V
输出电流额定值4 至 20 mA | - mA
防护等级IP67 (符合 EN 60529标准)
输入电压15 至 30 V DC VDC
分辨率0,03% 满量程(最大 >=0,05 mm)
线性0,3 mm mm
重复性0,06% 满量程(最大>= 0,1 mm)
LED 颜色黄色 (模拟)
最低环境温度-20 °C
最高环境温度70 °C
抗振性30 g 11 ms / 10 … 55 Hz, 1 mm
符合规格CE | C UL US | CCC (不适用) | RoHs | IO-Link, C UL US, CCC (not applicable), RoHs, IO-Link, 根据需求
壳体材料塑料聚酰胺 PA12
螺丝材料不锈钢
电缆类型PUR (聚氨酯)
连接类型M8模拟 | M12 IO-Link (滚花螺母), M12 IO-Link (knurled nuts)
具体产品
型号与订货号
共 10 条产品记录。独立型号尚未确认的产品可按订货号查询。
