产品系列
电气和电子传感器，执行器配件 - P8S系列 - 欧洲

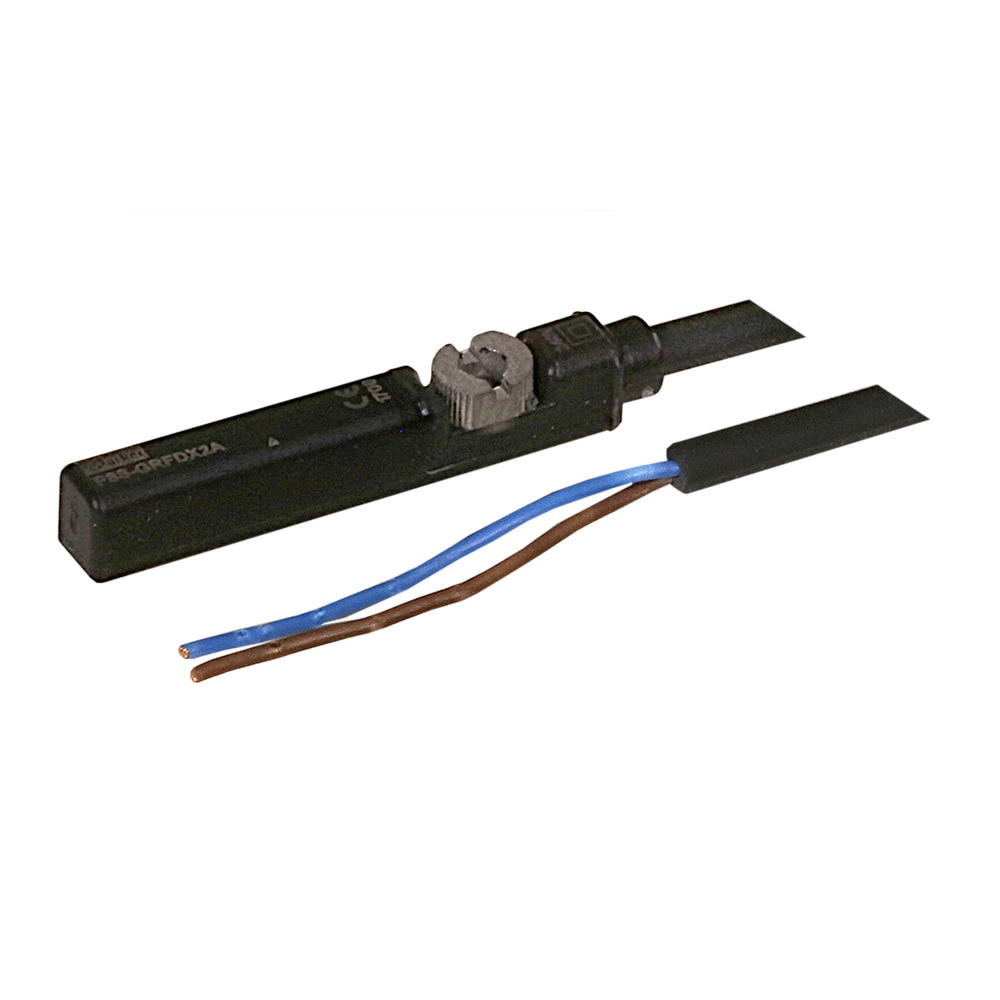

P8S系列磁性传感器可快速、精确且无接触地感测气缸中活塞的位置。它易于安装，可用于多种应用，并具有出色的性价比。
SERIES OVERVIEW
电气和电子传感器，执行器配件 - P8S系列 - 欧洲
P8S系列磁性传感器可快速、精确且无接触地感测气缸中活塞的位置。它易于安装，可用于多种应用，并具有出色的性价比。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 36
- 图片与资料
- 15
系列介绍
产品能力与选型说明

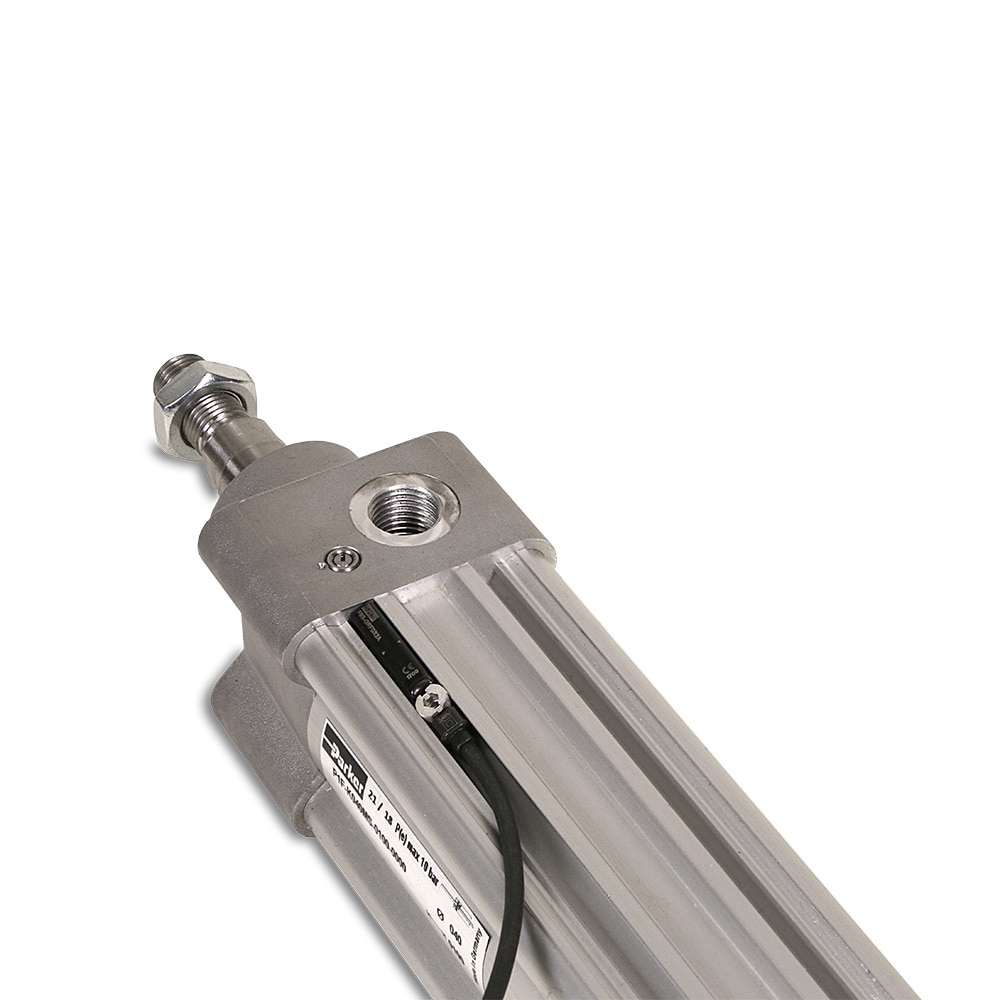

P8S系列磁性传感器适用于广泛的应用场景：该传感器的设计适合标准的T型槽，无论气缸的型号或品牌如何。非接触嵌入式设计节省安装时间。简易安装：得益于传感器后侧的保持肋，即使螺栓未拧紧，传感器也能保持其位置，确保不会掉落。快速安装：只需将不锈钢制成的固定偏心螺钉旋转四分之一圈，即可将传感器快速固定在T槽中。高强度的固定螺钉将传感器固定在所需的位置，即使在受到冲击和振动时也不会松动。易于更换传感器：在不需要拆除气缸端盖的情况下进行维修。 市场： ▪ 工业 ▪ 食品和饮料 ▪ 包装 ▪ 工厂自动化 ▪ 加工 ▪ 运输 特点/优势： • 可用于常见的带T型槽的型材气缸 - 并且通过适配器 - 在圆杆、拉杆气缸和任何带有燕尾槽的气缸中使用。 • 采用快速嵌入式安装，而非旋入式或滑入式。 • 螺栓固定在外壳上，因此不会丢失。 • 每侧均有保持肋，便于单手操作 - 安装过程中传感器不会从槽中掉落。 • 非接触式活塞位置检测提供长服务寿命 应用： ▪ 气动气缸的安装 技术： • 非接触感应 • 行程末端检测 • 固定或舌簧片原理 技术特性： • 输出功能：电子PNP / NPN或电动舌簧片 • 测量范围：气缸的全行程 • 供电电压：高达230 V • 外壳等级：IP 67（根据EN 60529标准） • 电缆：PUR（聚氨酯）或PVC（聚氯乙烯）
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
汽缸类型Profile with T-slot |Profile with S-slot (dovetail) | Tie rods | Round cylinders, Profile with S-slot (dovetail), Tie rods, Round cylinders
安装Drop-in, fixed by allen key 2,5 mm, quarter turn or flathead screwdriver
长度29,5 mm (5-120 V AC/DC), 32,5 mm (5-230 V AC/DC), 32.5 mm (5 to 230VAC/DC)
信号输出PNP | NPN, Reed, NPN, Reed
功耗PNP | NPN 10 to 30 V DC | 8,2 to 20 V DC (NAMUR 1GD) | 10 to 26 V DC (ATEX 3GD), Reed 5 to 30 | 5 to 120 | 5 to 230 V AC/DC 2-wire depending on type | 5 to 30 V AC/DC 3-wire, Reed: 5 to 30/120/230 VAC/VDC 2-wire depending on type; 5 to 30 VAC/VDC 3-wire
输出电流额定值-PNP | NPN <= 100 mA | <= 60 mA (NAMUR) | <= 50 mA (ATEX), Reed <= 100 mA 3-wire | <= 500 mA (DC) | <= 300 mA (AC), -, ≤ 60 mA (NAMUR), ≤ 50 mA (ATEX), ≤ 100 mA Reed, 3-wire, ≤ 500 mA (DC), ≤ 300 mA (AC)
最大工作频率400 Hz
滞后PNP | NPN <= 0,8 mT | <= 0,5 mT (NAMUR, ATEX), ≤ 0.5 mT (NAMUR, ATEX)
重复性<= 0,1 mT
工作温度PNP | NPN Yes °C
耐冲击性-30 to +80 °C (PUR cable) | -30 to +70°C (PVC cable) | -25 to +80 °C (NAMUR 1GD) | -20 to +50°C (ATEX 3GD), -30 to 70 °C (PVC cable), -25 to 80 °C (NAMUR 1GD), -20 to 50 °C (ATEX 3GD)
抗振性30 g 11 ms / 10 … 55 Hz, 1 mm
壳体材料Plastic polyamid PA12
螺丝材料Stainless steel
电缆类型PUR (Polyurethane) | PVC (Polyvinyl Chloride), PVC (Polyvinyl Chloride)
LED 颜色Yellow (No LED Reed NC)

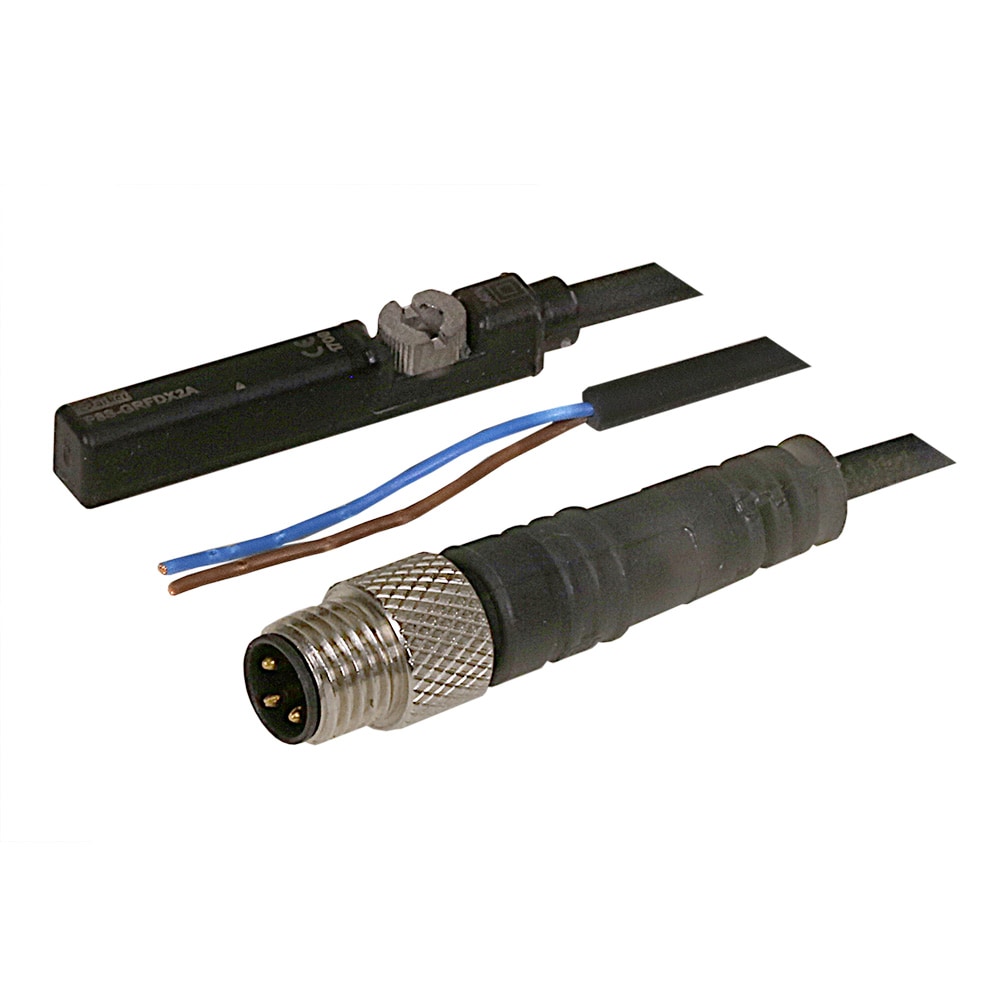

连接类型M8R (knurled nuts) | None (Flying lead), None (Flying lead)
符合规格According to EN 60947-5-2, CE, C UL US, RoHs, Ex, IEC, IEC Ex, CE, C UL US, RoHs, Ex, IEC, IEC Ex
防护等级IP67
具体产品
型号与订货号
共 36 条产品记录。独立型号尚未确认的产品可按订货号查询。
