明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

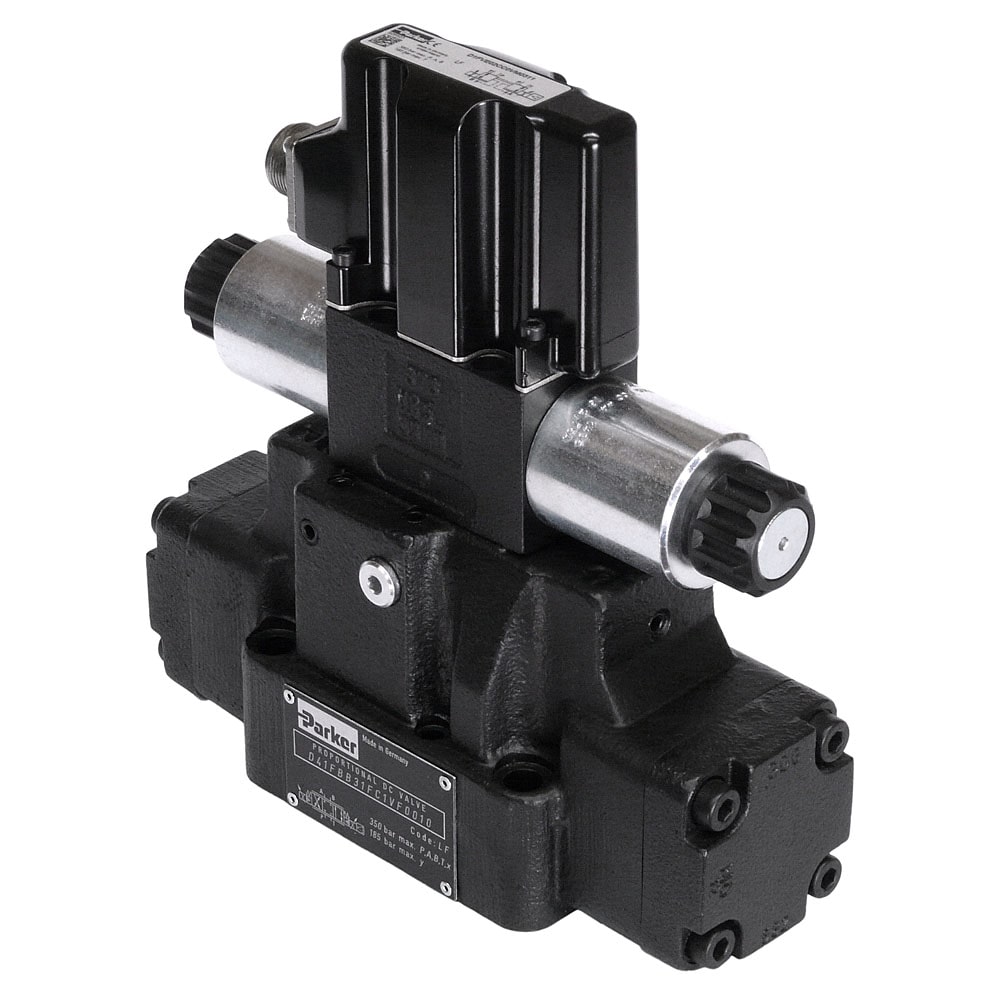

先导式比例方向控制阀 - D*1FB OBE系列
派克成熟的标准性能先导操作比例直流阀系列 D*1FB 带有板载电子设备，是普遍适用的，具有逐步流量性，适用于灵敏的流量调节。
SERIES OVERVIEW
先导式比例方向控制阀 - D*1FB OBE系列
派克成熟的标准性能先导操作比例直流阀系列 D*1FB 带有板载电子设备，是普遍适用的，具有逐步流量性，适用于灵敏的流量调节。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 526
- 图片与资料
- 14
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
运行类型先导式
启动类型比例电磁铁
功能3-way
最大流速N/A
最大运行压力350 bar
最高运行温度60 °C
最低运行温度'-20 °C
与流体类型共同使用Hydraulic Oil (according to DIN 51524 ... 535), Water Glycol
重量9.3 to 68.7 (depending on size) kg
产品序列比例换向阀
安装类型底板安装
密封材料NBR, FPM
阀体材料Cast iron
最高环境温度60 °C
最低环境温度'-20 °C
过滤器效率额定值ISO 4406; 18/16/13
泄漏率Depending on size, 100 up to 1000 ml/min
安装方式DIN 24340 / ISO 4401 / CETOP RP121 / NFPA
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
分部Industrial Systems Division Europe
阀门类型Proportional DC Valve
介质Hydraulic Oil
最高流体温度60 °C
最低流体温度'-25 NBR, -20 FPM °C
电子类型Onboard
流速Depending on size, 75 up to 1000 L/min
最大运动粘度400 cSt
最小运动粘度20 cSt
抗振性10 Sinus 5...2000 Hz acc. IEC 68-2-610 (RMS) Random noise 20...2000 Hz acc. IEC 68-2-3615 Shock acc. IEC 68-2-27 g
安装位Unrestricted
开口点变化set to 10 % command signal
响应时间Depending on size, 50 up to 180 ms
防护等级IP65 in accordance with EN 60529
电源电压18 to 30 VDC ripple < 5 % eff., surge free
最大先导压力350 bar
最小先导压力30 + T/Y bar
滞后< 5 %
具体产品
型号与订货号
共 526 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 14 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Pilot Operated Proportional DC Valve Series D*1FB / D*1FB OBE (Europe and Asia)打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 本地资料OPERATION MANUAL - Series D*FB / D*1FB with Integrated Electronics, HY11-5715-669/UK打开文件 ↗技术文档 · 官网链接Proportional Directional Control Valve Catalog - D*1FB OBE (North America)前往官网 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
先导式比例方向控制阀 - D*1FB OBE系列
