产品系列

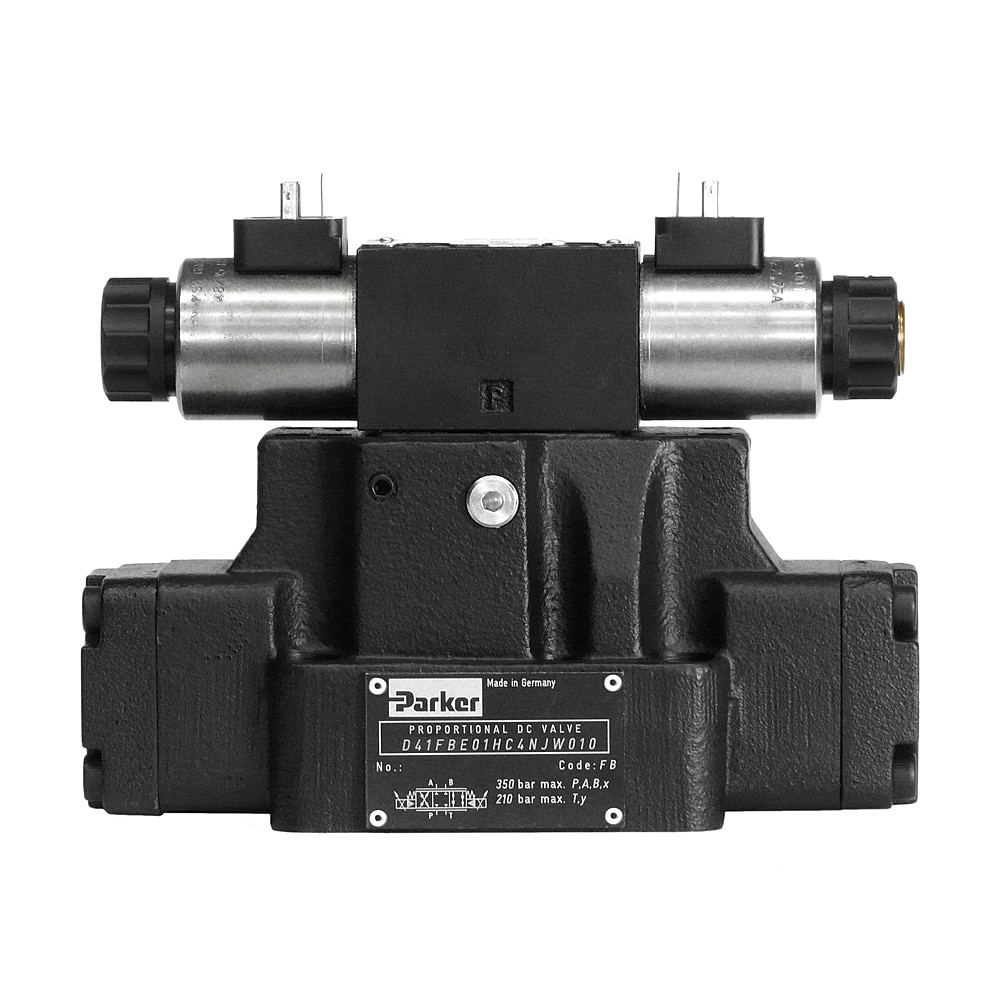

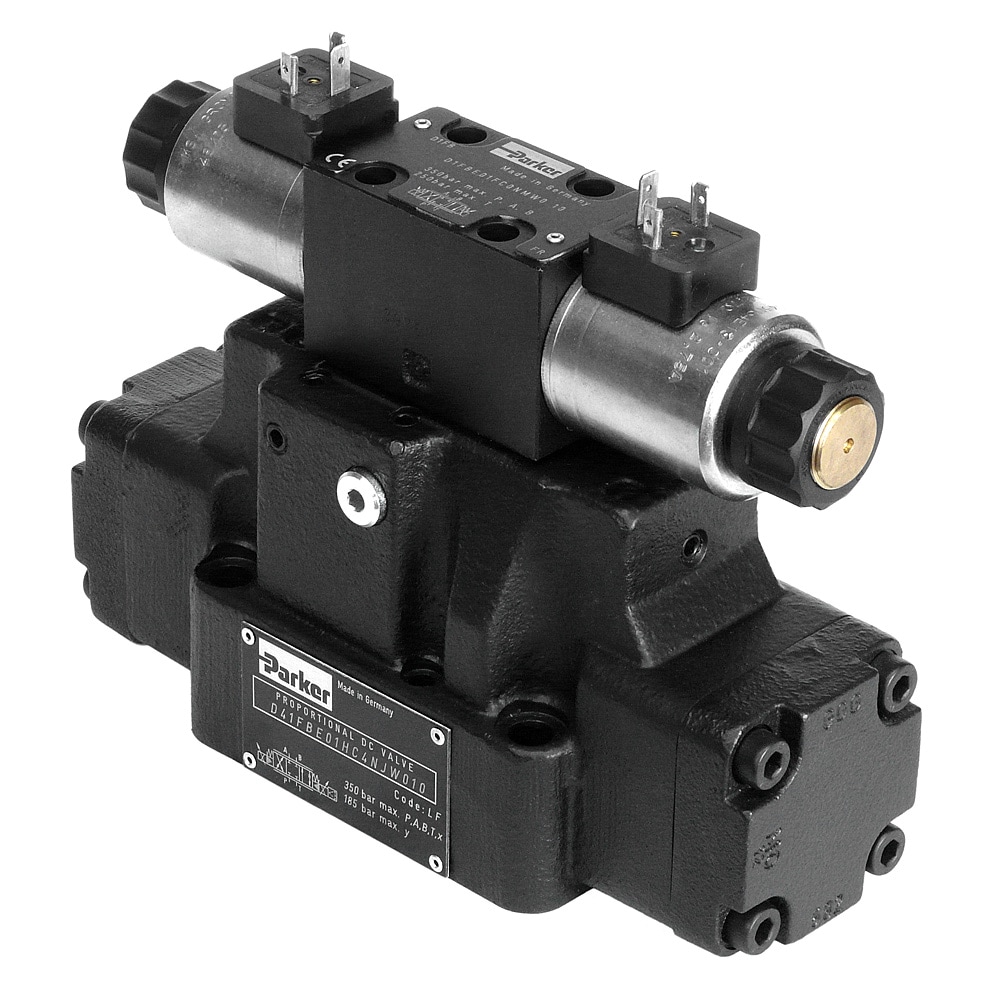

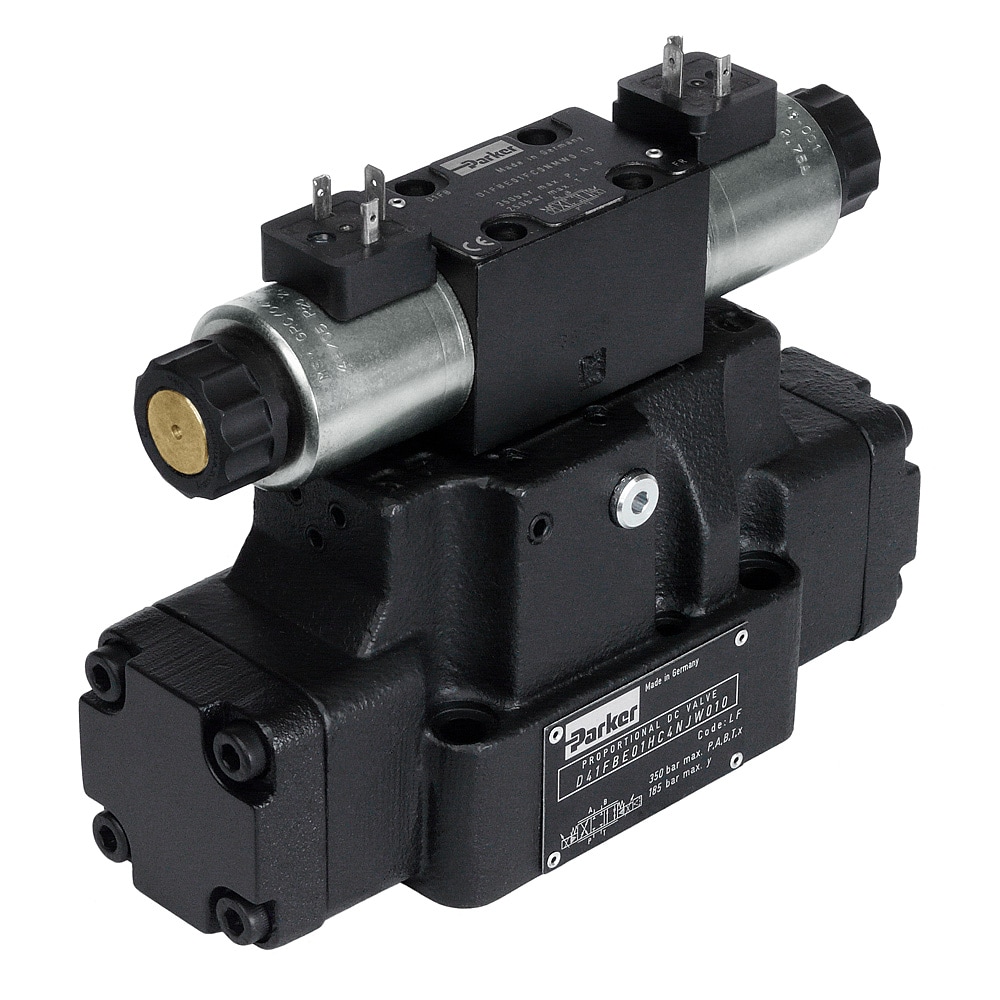

先导式比例方向控制阀 - D*1FB系列
派克成熟的标准性能先导式比例方向控制阀系列 D*1FB 是普遍适用的，为敏感流量调节提供渐进的流量性。还可以作为符合ATEX的防爆版本。
SERIES OVERVIEW
先导式比例方向控制阀 - D*1FB系列
派克成熟的标准性能先导式比例方向控制阀系列 D*1FB 是普遍适用的，为敏感流量调节提供渐进的流量性。还可以作为符合ATEX的防爆版本。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 440
- 图片与资料
- 18
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
泄漏率Depending on size, 100 up to 1000 ml/min
电子类型External
过滤器效率额定值ISO 4406; 18/16/13
最小先导压力30 + T/Y bar
介质Hydraulic Oil
安装类型Subplate mounting
最低环境温度'-20 °C
最高环境温度60 °C
应用Industrial Hydraulic
技术Hydraulics
响应时间Depending on size, 50 up to 180 ms
阀门类型Proportional DC Valve
分部Industrial Systems Division Europe
滞后< 5 %
抗振性10 Sinus 5...2000 Hz acc. IEC 68-2-610 (RMS) Random noise 20...2000 Hz acc. IEC 68-2-3615 Shock acc. IEC 68-2-27 g
最大先导压力350 bar
开口点变化set to 10 % command signal
流速Depending on size, 75 up to 1000 L/min
防护等级IP65 in accordance with EN 60529
品牌Parker
最低流体温度'-25 NBR, -20 FPM °C
最小运动粘度20 cSt
最大运动粘度400 cSt
最高流体温度60 °C
电源电压18 to 30 VDC ripple < 5 % eff., surge free
运行类型先导式
启动类型Proportional, solenoid
功能3-way
安装位Unrestricted
最大流速N/A
最大运行压力350 bar
最高运行温度60 (explosion-proof: 40) °C
最低运行温度'-20 (standard version with NBR seal: -25) °C
与流体类型共同使用Hydraulic Oil (according to DIN 51524 ... 535), Water Glycol
重量8.6 to 69.3 (depending on size) kg
产品序列Proportional DC valve
安装方式Subplate mounting
密封材料NBR, FPM
阀体材料Cast iron
具体产品
型号与订货号
共 440 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 18 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
