产品系列

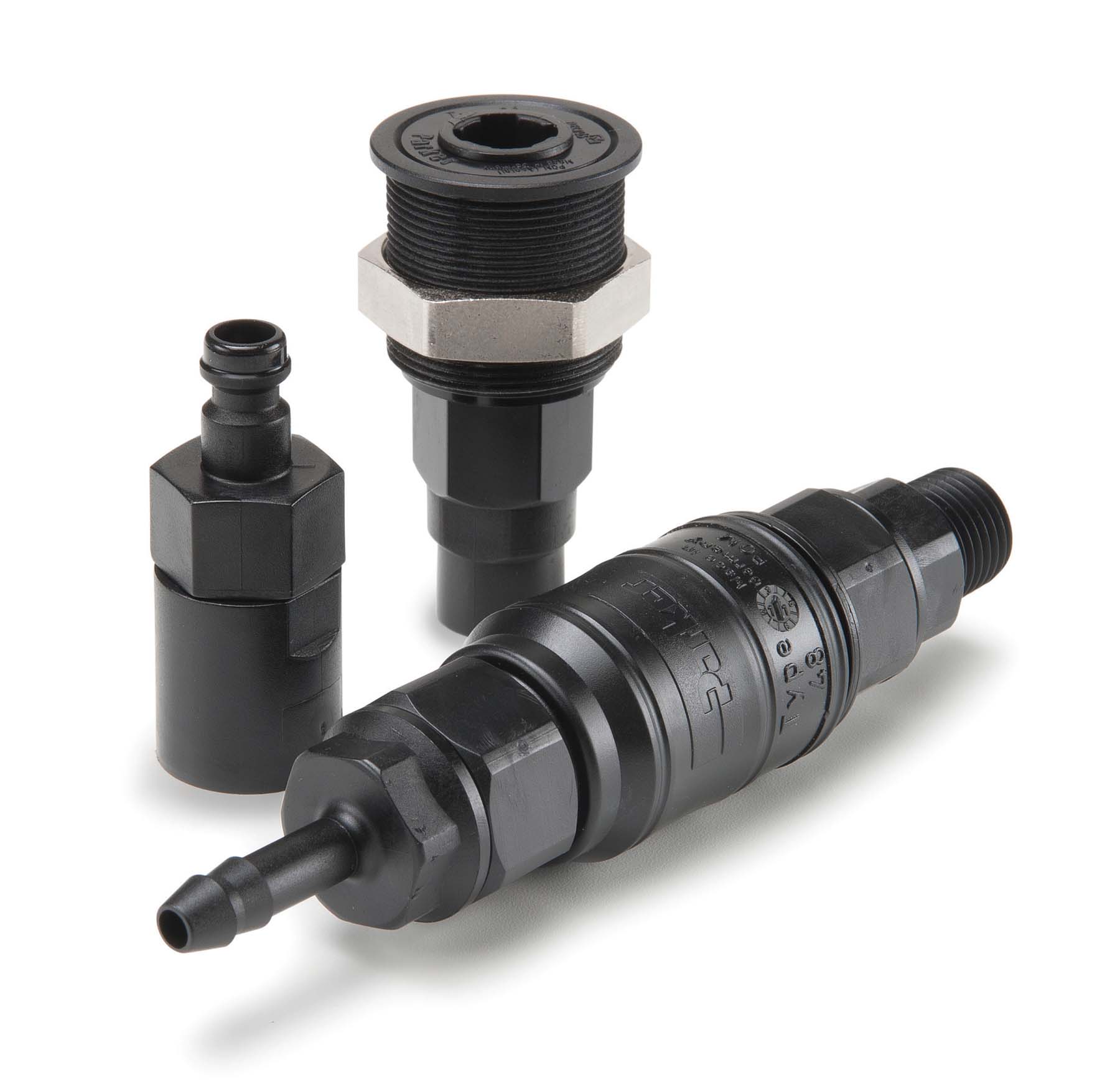

低压热塑快换接头 - Spectrum系列
派克的热塑快换接头，非常适合于各种低压气动或流体管路需要快速、轻松地连接和断开的应用。
SERIES OVERVIEW
低压热塑快换接头 - Spectrum系列
派克的热塑快换接头，非常适合于各种低压气动或流体管路需要快速、轻松地连接和断开的应用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 18
- 图片与资料
- 10
系列介绍
产品能力与选型说明
Spectrum系列快换接头（热塑）的额定压力可达145 psi。 派克的Spectrum系列是低压快插连接的热塑快换接头。阴接头带阀，而阳接头有带阀和无阀两种型式。阴接头和阳接头 重量轻，尺寸紧凑，具有高流量和化学兼容性。 技术特性： • 尺寸： 1/8" & 3/8"quot; • 材料：本体：乙缩醛，弹簧：316不锈钢 • 油口端：内管螺纹、外管螺纹、软管倒钩、隔板软管倒钩 • 密封选项：丁腈橡胶，氟橡胶 • 其他阴接头选型包括：面板安装阴接头、键控颜色（套筒）、PVDF & PEEK材料（请联系我们以获取可用性）。 市场： • 化工 • 食品及饮料 • 工业 • 半导体行业 特点/优势： • 乙缩醛材料本体和不锈钢弹簧可兼容多种化学品 • 带阀阴接头可与 带阀或无阀阳接头一起使用，以实现单截止或双截止连接 • 重量轻，结构紧凑，有多种油口端可供选择，包括隔板和面板安装选型 • 比金属快换接头性价比更高 应用： • 流体输送 • 食品及饮料加工和包装 • 工艺设备 • 自动化设备 • 冷却管路
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
应用Low Pressure Fluids & Gases
最大运行压力145 psi, 10 bar
产品类型Push to connect
最高运行温度180 °F, 80 °C
阀门类型Poppet or unvalved
最低运行温度0 °F, -20 °C
主体尺寸1/8, 3/8 inch
流速1.5 to 4.5 gal/min
连接类型Female Thread, Male Thread, Hose Barb, Bulkhead Hose Barb
真空额定压力No
阀体材料Acetal
弹簧材料Stainless steel
密封材料Nitrile
锁具类型Four point finger lock
具体产品
型号与订货号
共 18 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 10 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Fluid Compatibility Chart打开文件 ↗技术文档 · 官网链接How To Operate Push To Connect Hydraulic Couplings前往官网 ↗技术文档 · 本地资料Port End Assembly Guide打开文件 ↗技术文档 · 本地资料Safety Guide: Quick Couplings and Related Accessories打开文件 ↗技术文档 · 本地资料查看目录打开文件 ↗
产品图片 · 本地资料ISO 16028 HTMA无溢流、平齐端面液压快换接头 - FEM和FEC系列打开文件 ↗产品图片 · 本地资料ISO 7241 B标准多用途液压快换接头 - 60系列打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料ISO 16028 HTMA无溢流、平齐端面液压快换接头 - FEM和FEC系列打开文件 ↗产品图片 · 本地资料ISO 7241 B标准多用途液压快换接头 - 60系列打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
