产品系列

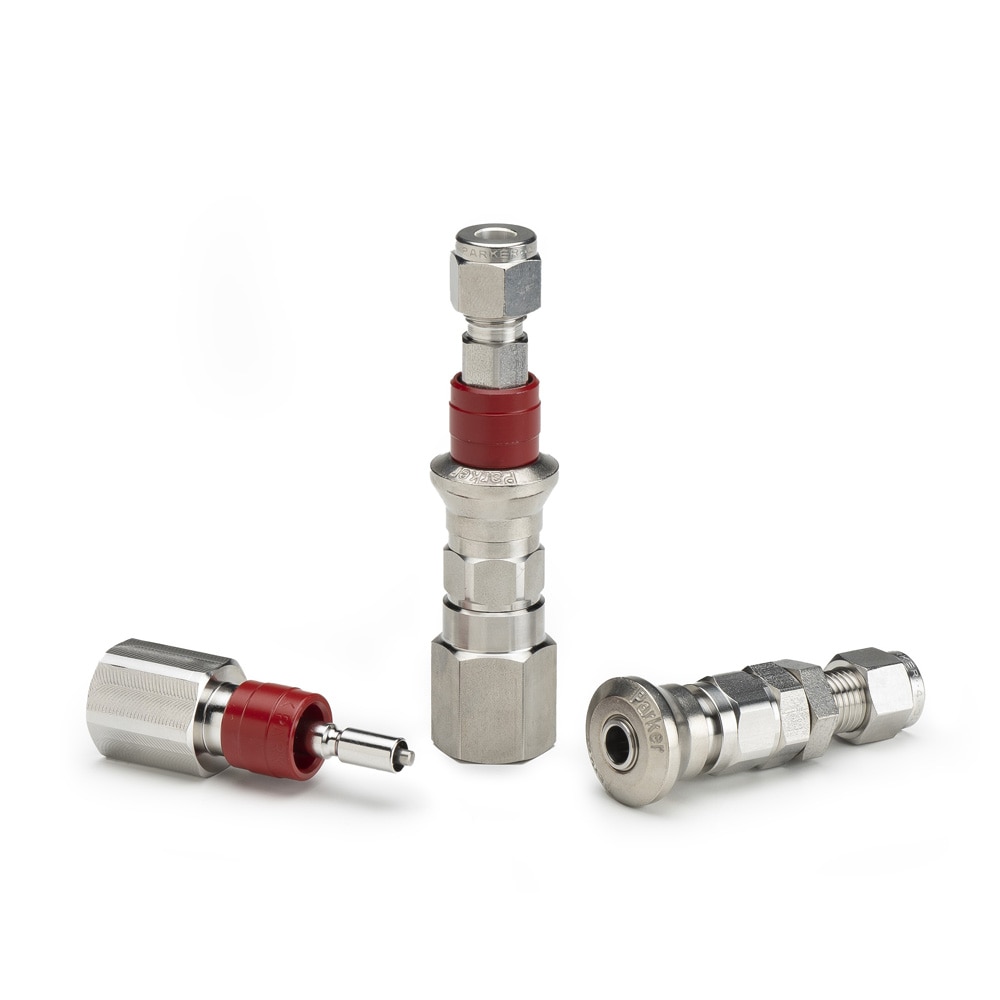

按压连接、不锈钢、仪表快换接头 - CPI系列
派克的不锈钢仪表快换接头，非常适用于流体或气体管路需要快速、方便地连接和断开的真空或压力应用。
SERIES OVERVIEW
按压连接、不锈钢、仪表快换接头 - CPI系列
派克的不锈钢仪表快换接头，非常适用于流体或气体管路需要快速、方便地连接和断开的真空或压力应用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 2
- 图片与资料
- 10
系列介绍
产品能力与选型说明
CPI系列快换接头（流体或气体）的额定压力范围为真空至3000psi。 派克的CPI系列快插连接不锈钢快换接头，设计用于工艺、电力和仪器仪表应用。带阀的CPI阴接头，可连接带阀或无阀的CPI阳接头。油口端包括A-Lok和CPI管接头形式，以及隔板式面板安装选型。 技术特点： • 尺寸：1/4"、3/8"、1/2" • 材料：316不锈钢 • 油口端：NPT外螺纹、NPT内螺纹、A-Lok管端、CPI管端、Push-Lok软管倒钩 • 密封选项：氟橡胶、乙烯-丙烯、氯丁橡胶、全氟橡胶 • 其他阴接头选项包括：隔板式A-Lok、隔板式CPI 市场： • 仪器仪表 • 化工 • 实验室测试 • 食品加工 • 医疗设备 • 发电 特点/优势： • 50毫托或0.05毫米汞柱绝对压力的真空服务 • 氟橡胶O形圈可兼容许多化学品 • 积极的阀门止动可免于回流，以实现平稳性能 • 简便的推拉快插连接 • 阀导将阀门与阀座对齐以免于泄漏 • 耐用球锁套筒可确保连接稳定 应用： • 实验室设备 • 控制面板 • 校准系统 • 便携式分析仪 • 气相色谱仪 • 微污染设备
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
应用Vacuum, Medium Pressure Fluids & Gases
最大运行压力Up to 3000 psi, Up to 207 bar
产品类型Push to Connect
最高运行温度400 °F, 204 °C
阀门类型Poppet; Unvalved
最低运行温度-15 °F
主体尺寸1/4, 3/8, 1/2 inch
真空额定压力.05 mm-Hg
连接类型Male NPT, Female NPT, A-Lok tube end, CPI tube end, Push-Lok hose barb
阀体材料316 Stainless steel, Stainless Steel
密封材料Fluorocarbon
具体产品
型号与订货号
共 2 条产品记录。独立型号尚未确认的产品可按订货号查询。
