明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列
Pioneer农用手动快换接头，ISO 5675 - 4000系列
派克农用快换接头是农机属具的理想选择，适用于流体管路需要快速、简便连接和断开的应用。
SERIES OVERVIEW
Pioneer农用手动快换接头，ISO 5675 - 4000系列
派克农用快换接头是农机属具的理想选择，适用于流体管路需要快速、简便连接和断开的应用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 12
- 图片与资料
- 13
系列介绍
产品能力与选型说明

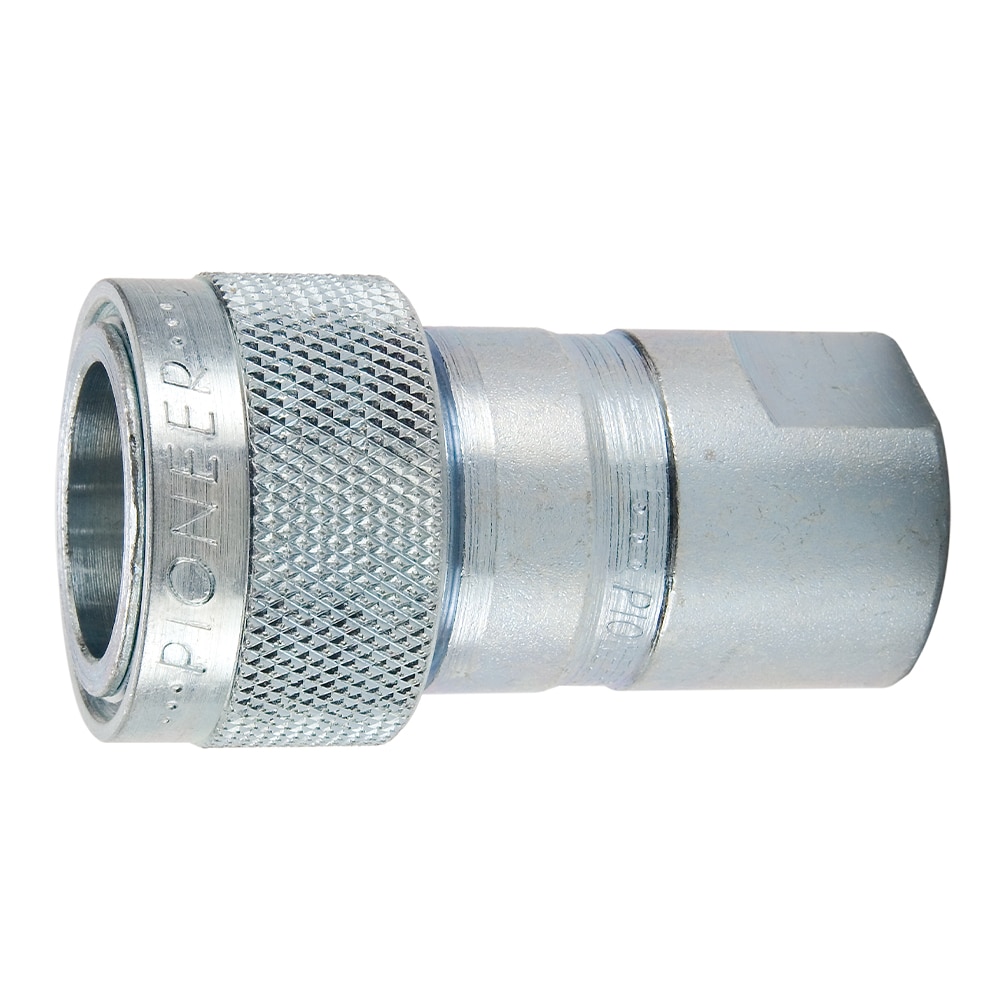

4000系列阴接头（液压）的压力高达3000 psi，可连接4000系列阳接头和1/2"规格"" 8010系列阳接头（ISO 5675，Pioneer阳接头）。 派克4000系列为双截止、锥阀快换接头，也可提供球阀选项。阴接头配有一个手动套筒。推拉分离式套筒仅适用于带9/16 - 18 ORB内螺纹的1/4""阴接头，产品型号为4050P-T6。 4000系列阳接头（液压）的压力高达3000 psi，可连接4000系列和4200系列阴接头。阳接头有锥阀或球阀可供选择。 技术参数： • 规格：1/4” – 1” • 材质：钢 • 油口端：NPTF内螺纹、ORB内螺纹/外螺纹、BSPP内螺纹 • 密封选项：丁腈橡胶、乙丙橡胶、氟橡胶、氯丁橡胶 市场： • 农业 • 行走机械 • 建筑 • 除雪机 • 工业 特点/优势： • 适用于严苛应用的成熟设计 • 锥阀和球阀可供选择 • 关键部件经过硬化处理，经久耐用 • 1/2"规格的阴接头可与符合ISO 5675标准的Pioneer通用阳接头互换 应用： • 拖拉机和农业机械 • 液压装载机 • 附加液压回路 • 液压工具 • 除雪机属具
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
交换式ISO 5675 (1/2" size) 5675 (1/2" size), ISO 7241 (1/2" size)
最大运行压力3000 psi, 207 bar
最高运行温度250 °F, 121 °C
应用Hydraulics, General Purpose
最低运行温度-40 °F
产品类型Manual Connect
流速3 to 50 gal/min
阀门类型Poppet, Ball
真空额定压力No
主体尺寸1/4 to 1 inch
阀体材料Steel
连接类型Female NPTF, Female ORB, Female BSPP, Male ORB
密封材料Nitrile
镀层类型Zinc with Clear Trivalent Chromate
具体产品
型号与订货号
共 12 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 13 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Catalog 3900 - Pioneer Quick Couplings前往官网 ↗技术文档 · 官网链接Five Advantages of Quick Connect Fittings前往官网 ↗技术文档 · 本地资料Fluid Compatibility Chart打开文件 ↗技术文档 · 官网链接How To Operate Manual Connect Hydraulic Couplings前往官网 ↗技术文档 · 官网链接ISO Standards, Quick Couplings, and Why Interchangeability Matters More Than You Think前往官网 ↗技术文档 · 本地资料Port End Assembly Guide打开文件 ↗技术文档 · 本地资料Safety Guide: Quick Couplings and Related Accessories打开文件 ↗技术文档 · 本地资料查看目录打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗

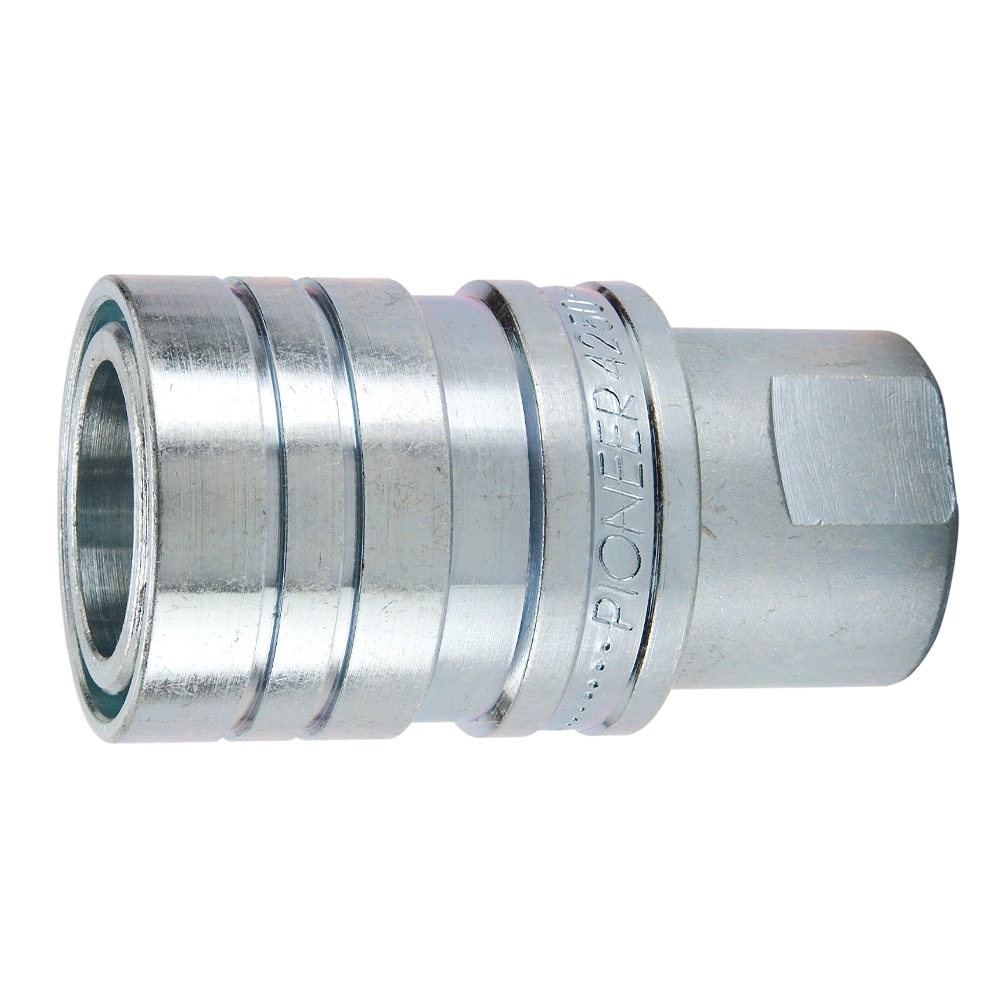

产品图片 · 本地资料先锋4200 系列快换阴接头 - 适合农机应用，推入式耦合连接，且带拉断式套筒（符合ISO 5675标准）打开文件 ↗
产品图片 · 本地资料先锋8010 系列农机通用阳接头（符合ISO 5675标准）打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料先锋4200 系列快换阴接头 - 适合农机应用，推入式耦合连接，且带拉断式套筒（符合ISO 5675标准）打开文件 ↗产品图片 · 本地资料先锋8010 系列农机通用阳接头（符合ISO 5675标准）打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
