产品系列
无溢流、化学兼容型快换接头 - FS系列
派克的不锈钢无溢流快换接头，非常适合于需要快速、方便地连接和断开，且更大限度的减少断开渗漏和连接夹气的化学品或腐蚀性流体管路。
SERIES OVERVIEW
无溢流、化学兼容型快换接头 - FS系列
派克的不锈钢无溢流快换接头，非常适合于需要快速、方便地连接和断开，且更大限度的减少断开渗漏和连接夹气的化学品或腐蚀性流体管路。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 22
- 图片与资料
- 12
系列介绍
产品能力与选型说明

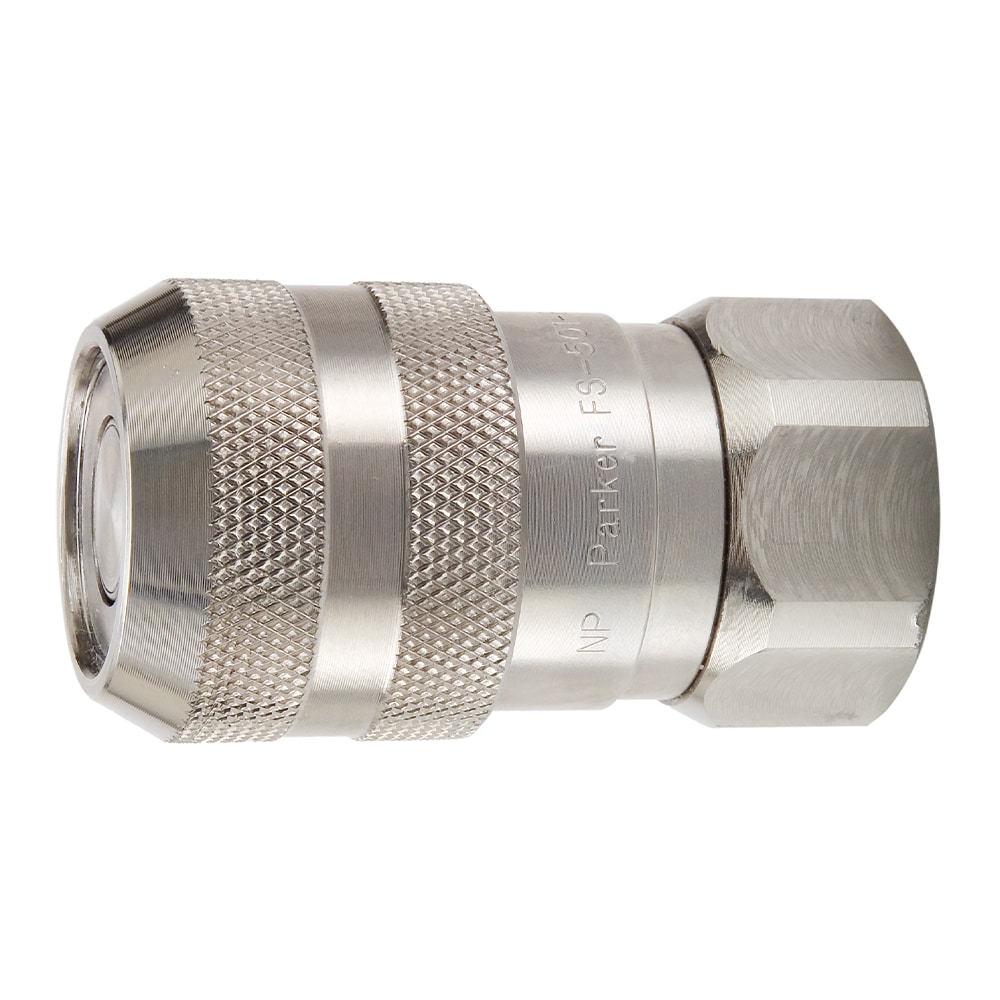

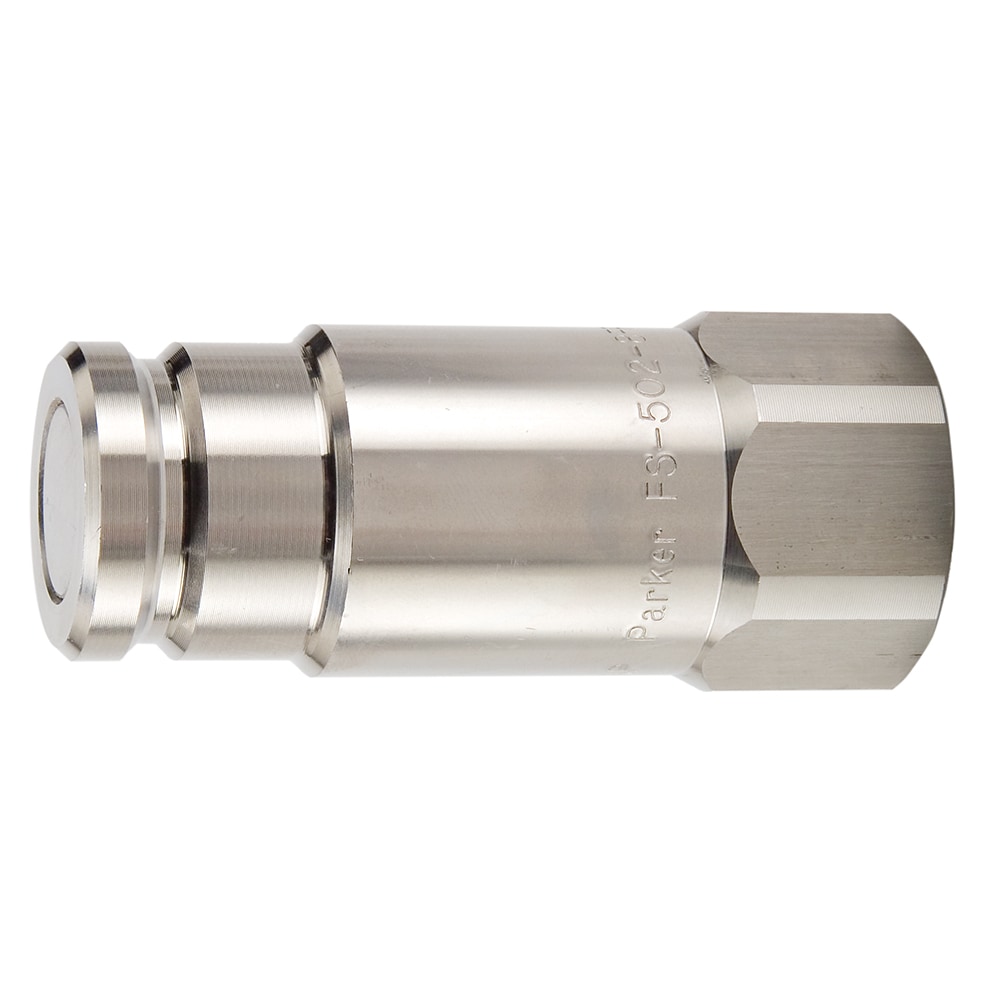

FS系列快换接头的额定压力可达2000 psi。 派克的FS系列不锈钢无溢流快换接头，其平齐端面阀芯可更大限度地减少连接或断开时的夹气和溢流，以免污染环境。这些快换接头是封闭系统输送和分配化学品及其他流体的理想选择。FS系列阴接头和阳接头有多种尺寸可供选择。 技术特点： • 尺寸：1/4"-1" • 材料：316不锈钢 • 油口端：NPT外螺纹，NPTF内螺纹， UNF内螺纹 • 密封选项：氟橡胶、乙烯-丙烯、氯丁橡胶 市场： • 化学加工和处理 • 食品加工 • 腐蚀性流体处理 • 农业 特点/优势： • 单手即可轻松完成快插连接操作 • 采用耐腐蚀316不锈钢材料 • 氟橡胶密封可兼容许多化学品 • 平齐端面阀芯可更大限度地减少断开时的流体损失，减少环境污染并免于溢出造成的安全隐患。 • 平齐端面阀芯可更大限度地减少连接时的夹气量 应用： • 化学品分配系统 • 化学加工 • 食品加工 • 腐蚀性介质传输
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
应用Fluid Transfer, Chemical Transfer
最大运行压力2000 psi, 138 bar
产品类型Push to Connect
最高运行温度400 °F, 204 °C
阀门类型Non-spill
最低运行温度-15 °F
主体尺寸1/4 to inch
流速3 to 50 gal/min
连接类型Female UNF, Female NPT, Male NPTF
真空额定压力No
阀体材料Stainless Steel
密封材料Fluorocarbon
具体产品
型号与订货号
共 22 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 12 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
