明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

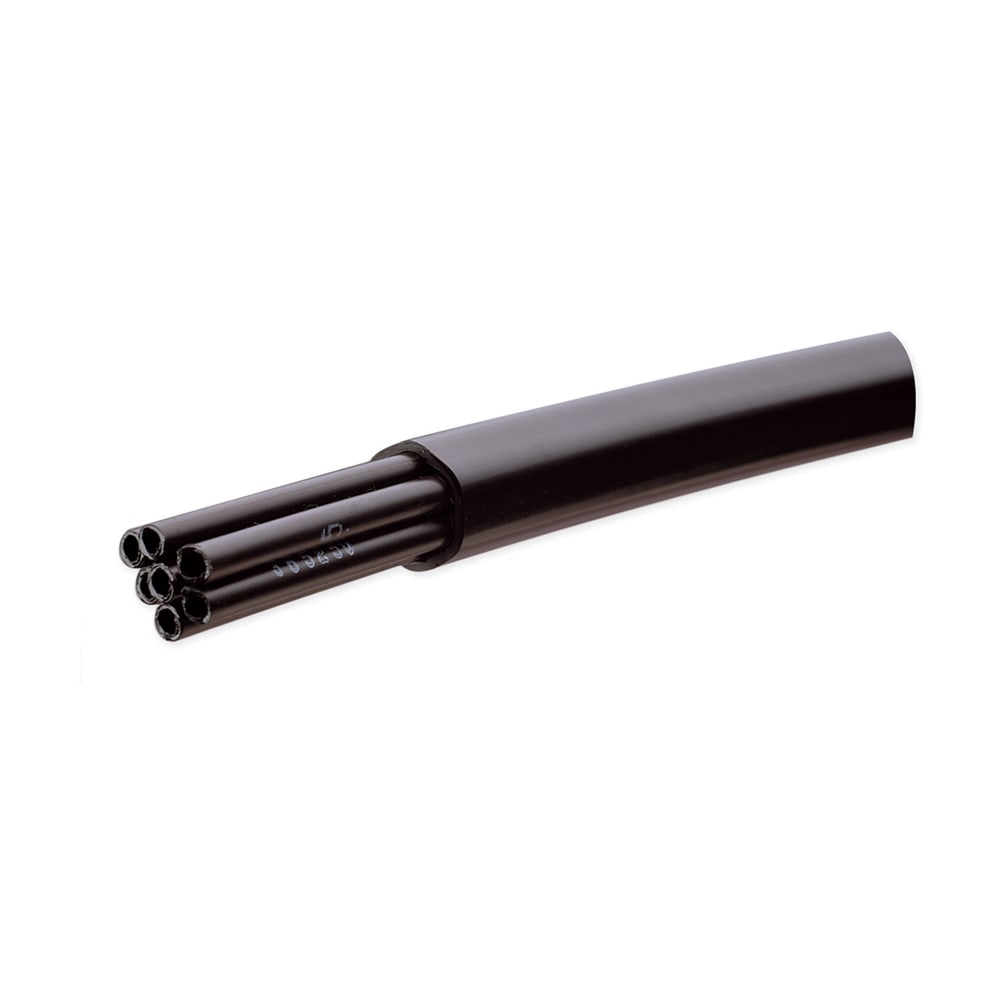

Multitube®系列金属和聚酯多芯管束
Multitube®金属和塑料管子管束节省空间、减少装配成本，并且在各种工业厂房、机器人和实验室应用中能提供保护的功能。
SERIES OVERVIEW
Multitube®系列金属和聚酯多芯管束
Multitube®金属和塑料管子管束节省空间、减少装配成本，并且在各种工业厂房、机器人和实验室应用中能提供保护的功能。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 23
- 图片与资料
- 4
系列介绍
产品能力与选型说明
Parflex产品事业部Multitube®集成管束，可提供多种金属和塑料管材的产品。集束管子是那些多种长度管子需要单独安装应用的理想替代产品。典型集束管子产品可以节省电缆槽空间，减少整体的装配成本，并且在工厂内管路布置过程中能为单独的管子提供保护。Multitube®集成管束可以带有或不需要起保护作用的镀锌钢片或外胶保护层。镀锌钢片能为产品提供更高规格的机械保护，使管子在工厂区域内的直埋铺设应用中不会受到意外的挤压。其标准的外层材料是黑色、额定温度为105°C、防火的PVC，为产品提供坚固有效的防护而不受到来自于环境、水、油、酸和碱等化学品的腐蚀，进而使得集成管束产品能在各种不同的环境条件中成功地被应用。关于Multitube®金属和塑料集成管束产品的更多更为详细的信息，请点击下方的产品支持按钮以浏览相关的产品宣传手册。 市场: • 工业厂房 • 机器人 • 实验室 特性/优点: • 可提供各种金属和塑料管材以符合各种应用的技术要求 • 节省电缆槽的空间 • 减少整体的装配成本 • 为单独管子在厂房内进行管路布置时可能发生意外而提供保护 • 镀锌钢片能为产品提供更高规格的机械保护，使管子在工厂区域内的直埋铺设应用中不会受到意外的挤压 应用: • 仪器仪表
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
管道数量1 - multiple
最高运行温度150 - 221 °F, 66 - 105 °C
盖材料Flame Resistant - PVC, TPE, PE & PU, PU, TPR, LDPE, PVDF
管道材料ASTM B68/B75 122 DHP无缝铜管、ASTM A269 316/316L焊接不锈钢和聚乙烯是标准选择，其它管材也可以提供（参考如何指定&订购以获取更多信息）
管道外径1/8 to 1 (metric sizes available from 2mm to 16mm) inch
额定外径0.32 to 2.16 inch
最小弯曲半径2 to 15 inch
最低运行温度-80 °F, 62C °C
盖颜色标准颜色为黑色。工厂可提供其它表层颜色，请咨询(参考如何指定&订货以获取更为详细的信息)
具体产品
型号与订货号
共 23 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 4 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料官网目录系列图片
产品图片 · 本地资料官网目录系列图片工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
