产品系列

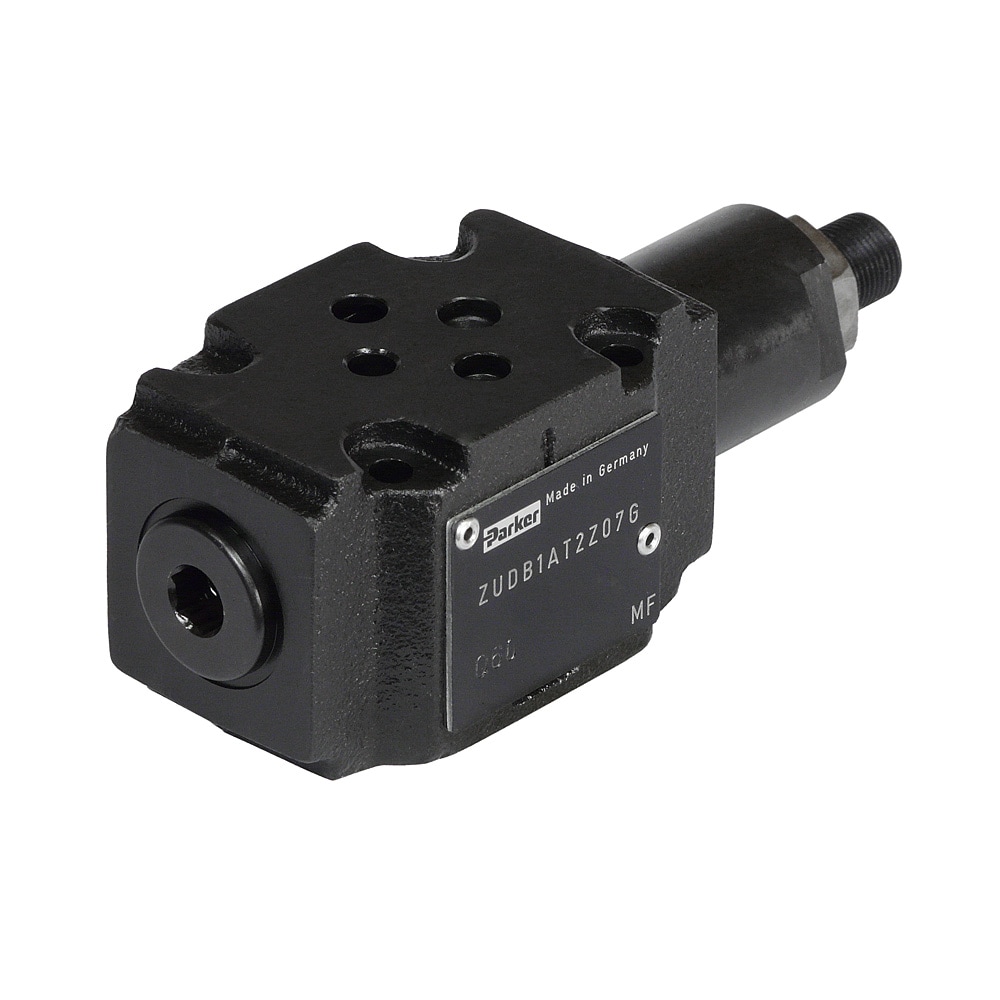

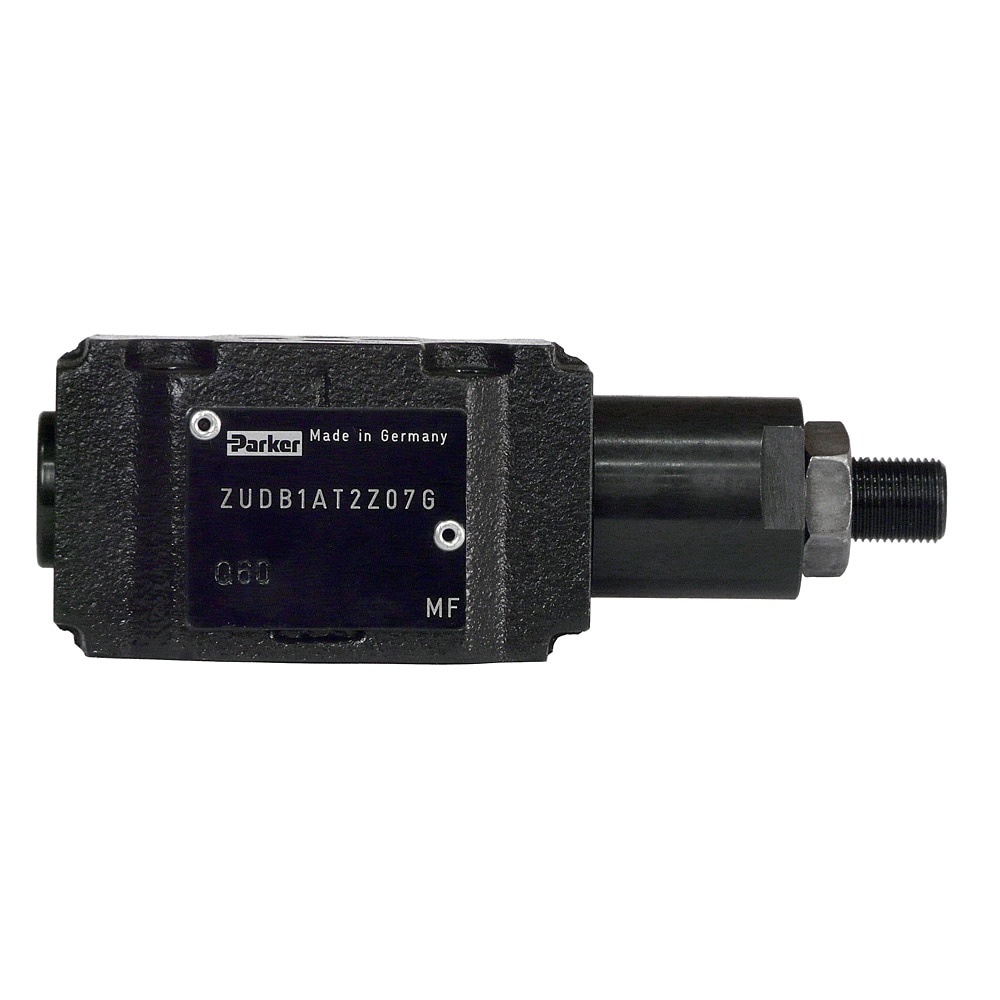

ZUDB 系列二通插装阀用叠加式先导溢流阀
作为派克庞大的模块化 DIN 标准二通插装阀系统的一部分, ZUDB 系列溢流功能叠加式先导阀能为构建压力控制功能提供优越的灵活性。
SERIES OVERVIEW
ZUDB 系列二通插装阀用叠加式先导溢流阀
作为派克庞大的模块化 DIN 标准二通插装阀系统的一部分, ZUDB 系列溢流功能叠加式先导阀能为构建压力控制功能提供优越的灵活性。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 24
- 图片与资料
- 9
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
安装类型叠加阀板
启动类型手动
最大流速5 L/min
重量1 kg
最大运行压力350 bar
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR, FPM
配置N/A
流速N/A
与流体类型共同使用Hydraulic oil, Water glycol
功能2-Way
运行类型Oil pilot
阀体材料Steel
压力控制范围71, 175, 250, 350 bar
具体产品
型号与订货号
共 24 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 9 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
