产品系列

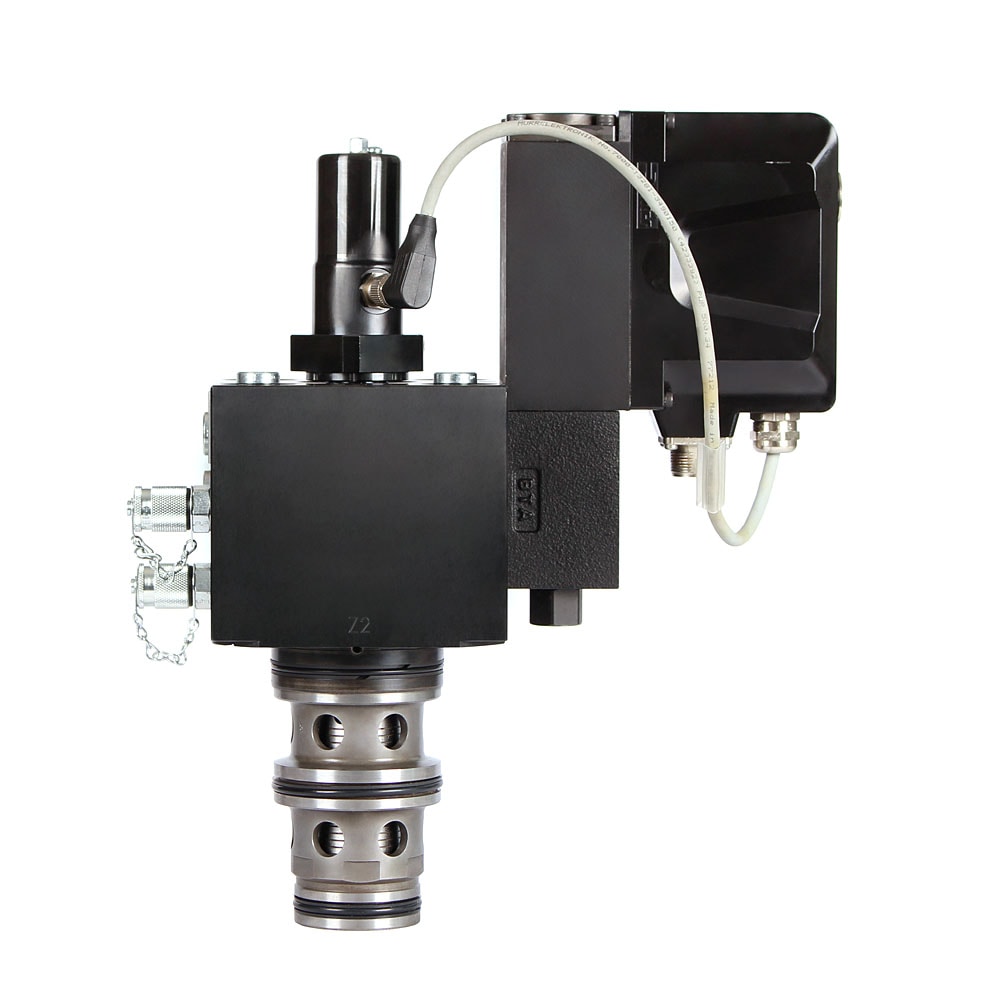

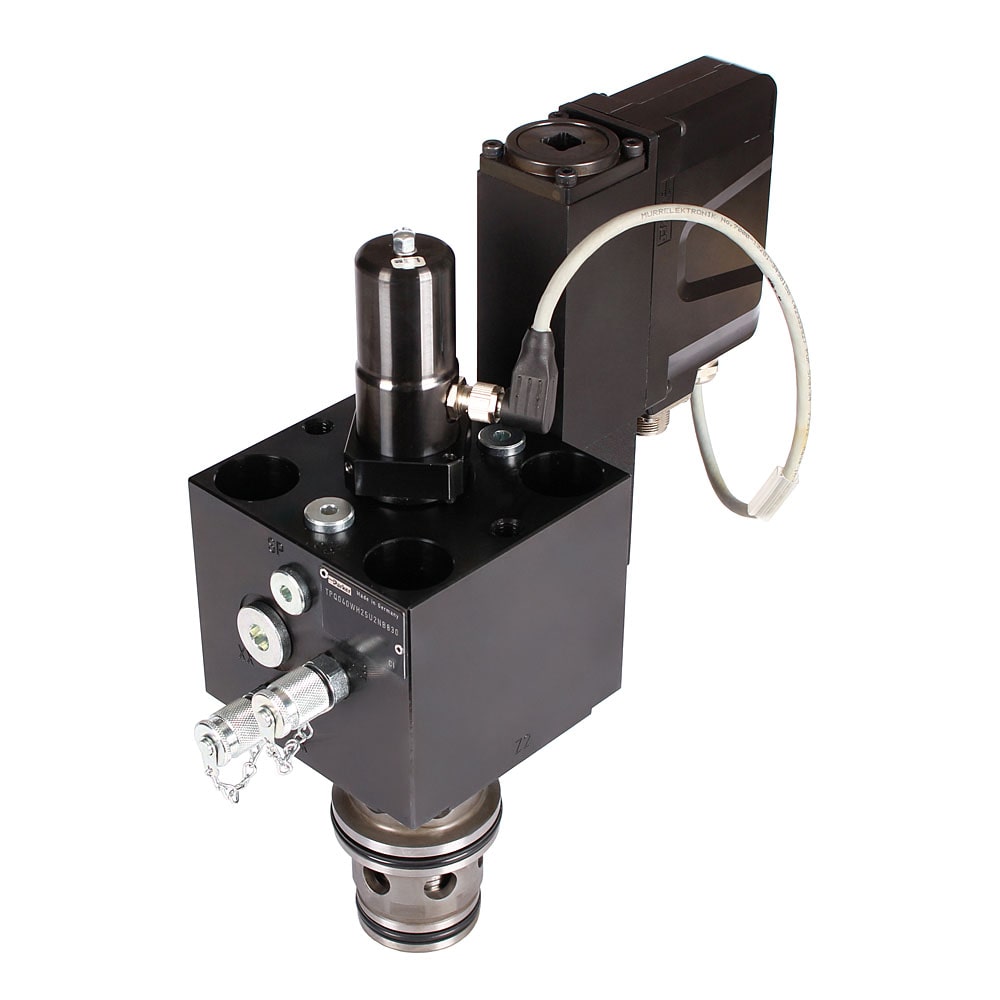

TPQ 系列高响应三通电液比例节流阀单元
派克的 TPQ 系列高响应三通插装阀用于必须对大流量在动态工况下进行精细控制的应用场合, 通过这种方式, 它们可提高加工精度和机器的产出。
SERIES OVERVIEW
TPQ 系列高响应三通电液比例节流阀单元
派克的 TPQ 系列高响应三通插装阀用于必须对大流量在动态工况下进行精细控制的应用场合, 通过这种方式, 它们可提高加工精度和机器的产出。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 38
- 图片与资料
- 16
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列高响应阀
运行类型先导
电子类型Onboard
安装位Unrestricted
绩效High Response for Controlled Applications
先导入口/排水位置外部/内部
最大流速200 to 2700 L/min Depending on Size
安装类型二通插件
启动类型VCD®-驱动器
连接类型Connector as per EN 175201-804
与流体类型共同使用Hydraulic Oil according to DIN 51524, Water Glycol
功能3-way
最大运行压力350 bar
配置n/a
流速n/a
阀芯类型存储失败 A-T, 存储失败 P-A, Fail Save P-A
阀芯设计线性
最高环境温度60
最低环境温度'-20
最高流体温度60
最低流体温度'-20 FPM, -25 NBR
最高运行温度50 °C
最低运行温度'-20 °C
最大运动粘度400
最小运动粘度20
过滤器效率额定值ISO 4406 18/16/13
密封材料NBR, FPM, For HFC Fluid
阀体材料Steel
重量11 - 105 (depending on size) kg
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
分部Hydraulic Valve Systems Division Europe
阀门类型Proportional Throttle Valve
介质Hydraulic Oil
具体产品
型号与订货号
共 38 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 16 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接3/3 Way Proportional Throttle Valve Catalog - Series TPQ (North America)前往官网 ↗技术文档 · 本地资料CATALOGUE - 3-Way High-Response Valve with VCD® Series TPQ打开文件 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 本地资料CERTIFICATE - EC Declaration of Conformity 2014/30/EU, (EMV)打开文件 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 本地资料INSTALLATION MANUAL SUPPLEMENT - Valves with EtherCAT Interface打开文件 ↗技术文档 · 本地资料INSTALLATION MANUAL SUPPLEMENT - Valves with IO-Link Interface打开文件 ↗技术文档 · 本地资料OPERATION MANUAL - 3-Way High-Response Valve Series TPQ打开文件 ↗技术文档 · 本地资料Proportional Throttle Valves Series TDP and TPQ, Brochure--HY11-3334/UK打开文件 ↗技术文档 · 本地资料SOFTWARE - Configuration file for ISDE EtherCAT® valves打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
