明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

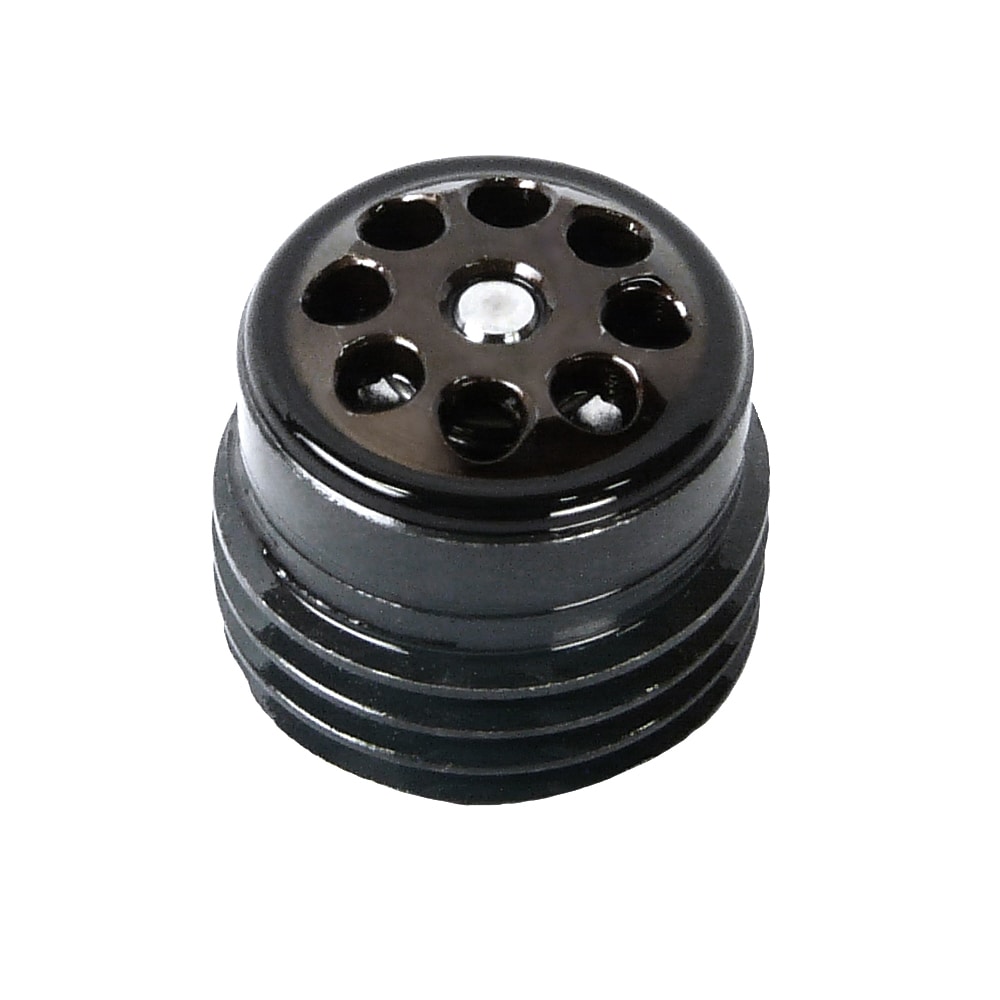

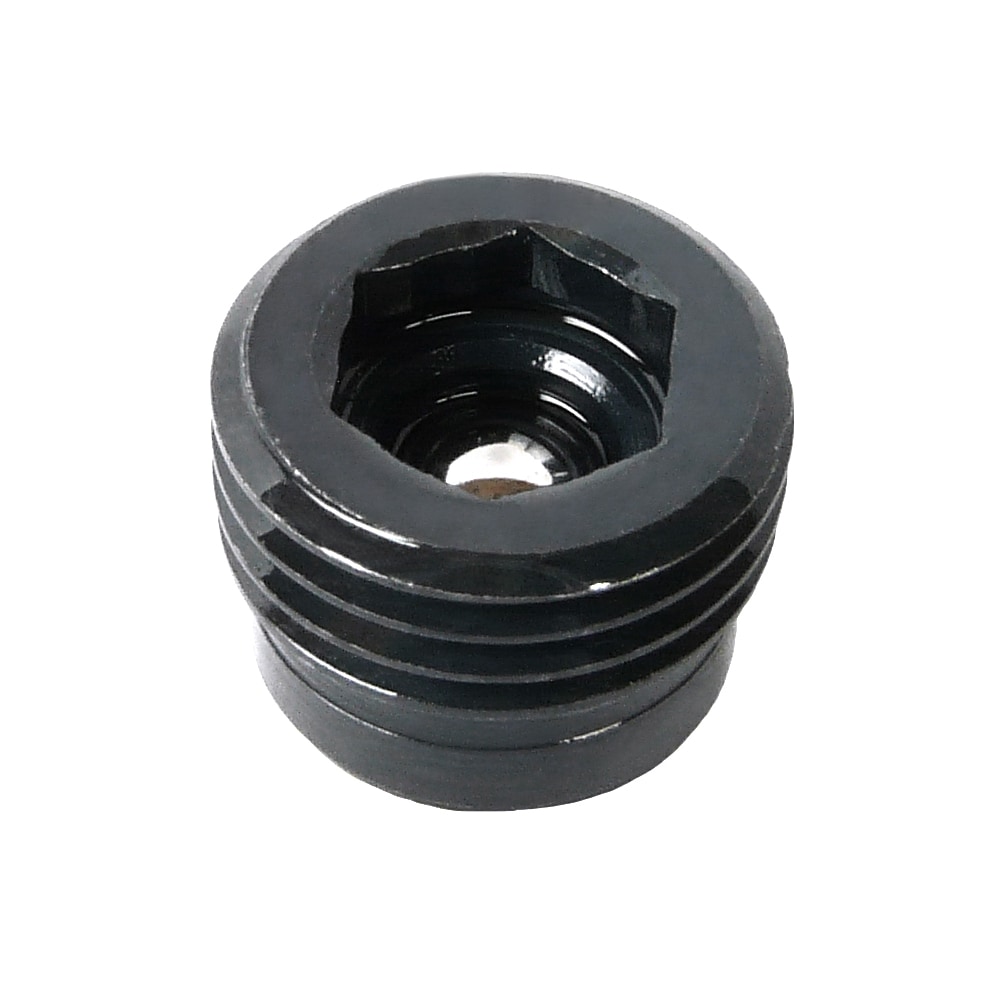

ねじ込みチェックバルブ-RK、RBシリーズ
ねじ式逆止弁シリーズRK、RBはねじ付き開口部に容易に入る設計。一方の流れをブロックし、反対側を開放します。
SERIES OVERVIEW
ねじ込みチェックバルブ-RK、RBシリーズ
ねじ式逆止弁シリーズRK、RBはねじ付き開口部に容易に入る設計。一方の流れをブロックし、反対側を開放します。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 7
- 图片与资料
- 8
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Check valve
启动类型Mechanical
安装类型Screw-in mounting
安装位Unrestricted
配置Mounted in the blocked/open flow direction
连接类型Thread (DIN ISO 228/1)
连接尺寸Depending on size, G1/4A-G1/2A
最大运行压力Depending on size, 500-700 bar
开启压力Depending on size, 0.07-0.25 bar
最大流速Depending on size, 10-80 L/min
流动方向N/A
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR
阀体材料Steel
重量5, 15, 20 g
具体产品
型号与订货号
共 7 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 8 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Threaded Check Valve Series RK / RB打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
ねじ込みチェックバルブ-RK、RBシリーズ
