明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

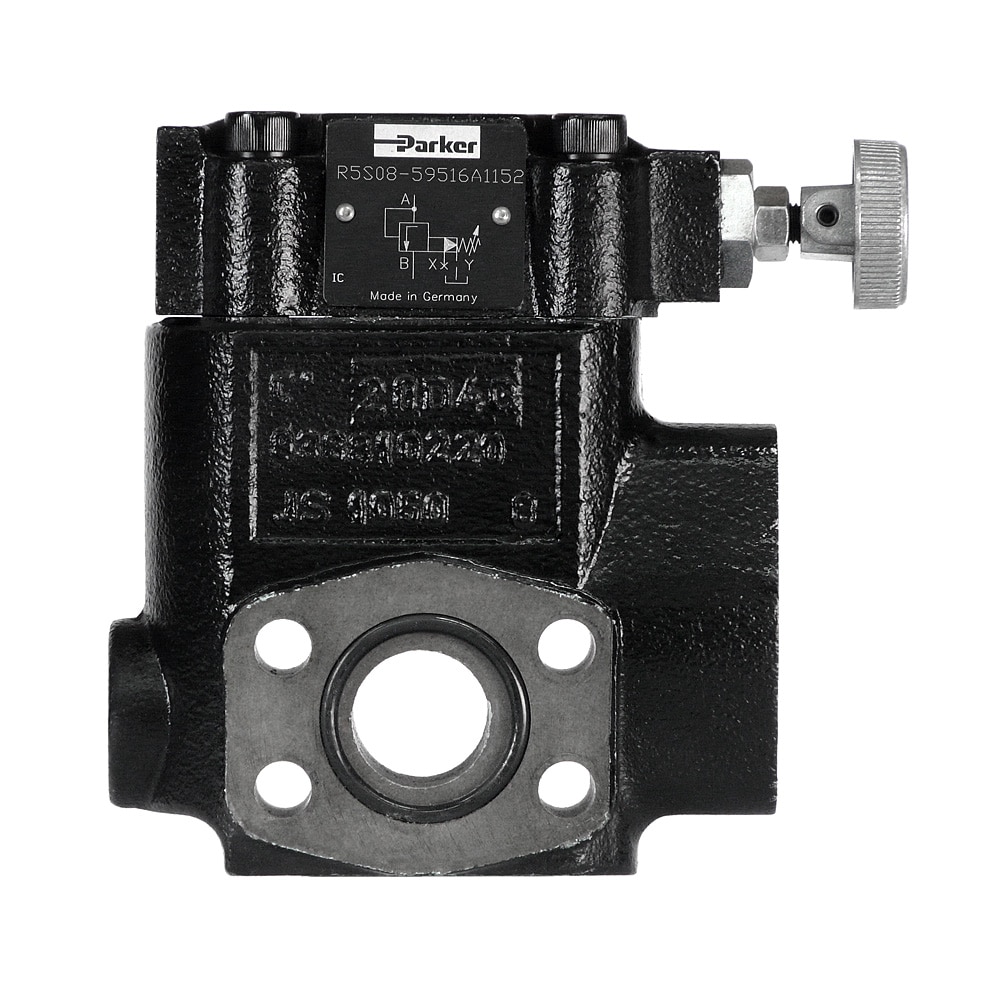

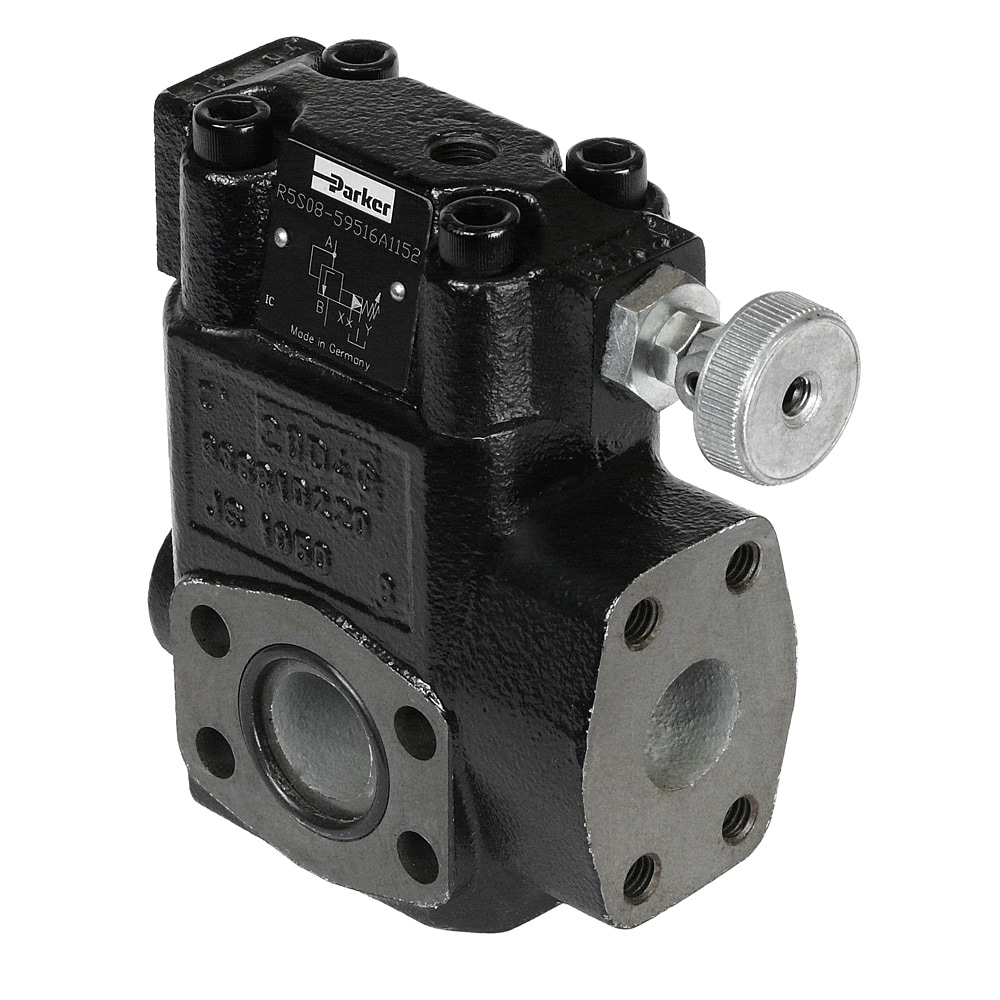

先导式顺序阀，SAE 法兰 - R5S 系列
派克R5S 系列是先导式顺序阀,它使液压系统能够以压力顺序运行。SAE 法兰允许将阀直接安装在泵的出口法兰上，使设计非常紧凑。
SERIES OVERVIEW
先导式顺序阀，SAE 法兰 - R5S 系列
派克R5S 系列是先导式顺序阀,它使液压系统能够以压力顺序运行。SAE 法兰允许将阀直接安装在泵的出口法兰上，使设计非常紧凑。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 12
- 图片与资料
- 10
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
主体类型3-port, Y1, M = G 1/4
密封材料NBR
安装类型SAE 法兰型
运行类型先导
启动类型手动
产品序列压力阀
螺纹尺寸M10 , M12
重量3.6, 4.6, 5.2 kg
最大运行压力Depending on size, 280 - 350 bar
最大压力设置105, 210, 350 bar
流速Depending on size, 90 - 600 L/min
最大流速N/A L/min
最高运行温度60 °C
最低运行温度'-20 °C
与流体类型共同使用Hydraulic oil according to DIN 51524
阀体材料Cast iron
具体产品
型号与订货号
共 12 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 10 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Accessories for SAE Flange Valves前往官网 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Pilot Operated Sequence Valve Series R5S打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接Pilot-Operated Sequence Control Valve Catalog - R5S Series (North America)前往官网 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
先导式顺序阀，SAE 法兰 - R5S 系列
