明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

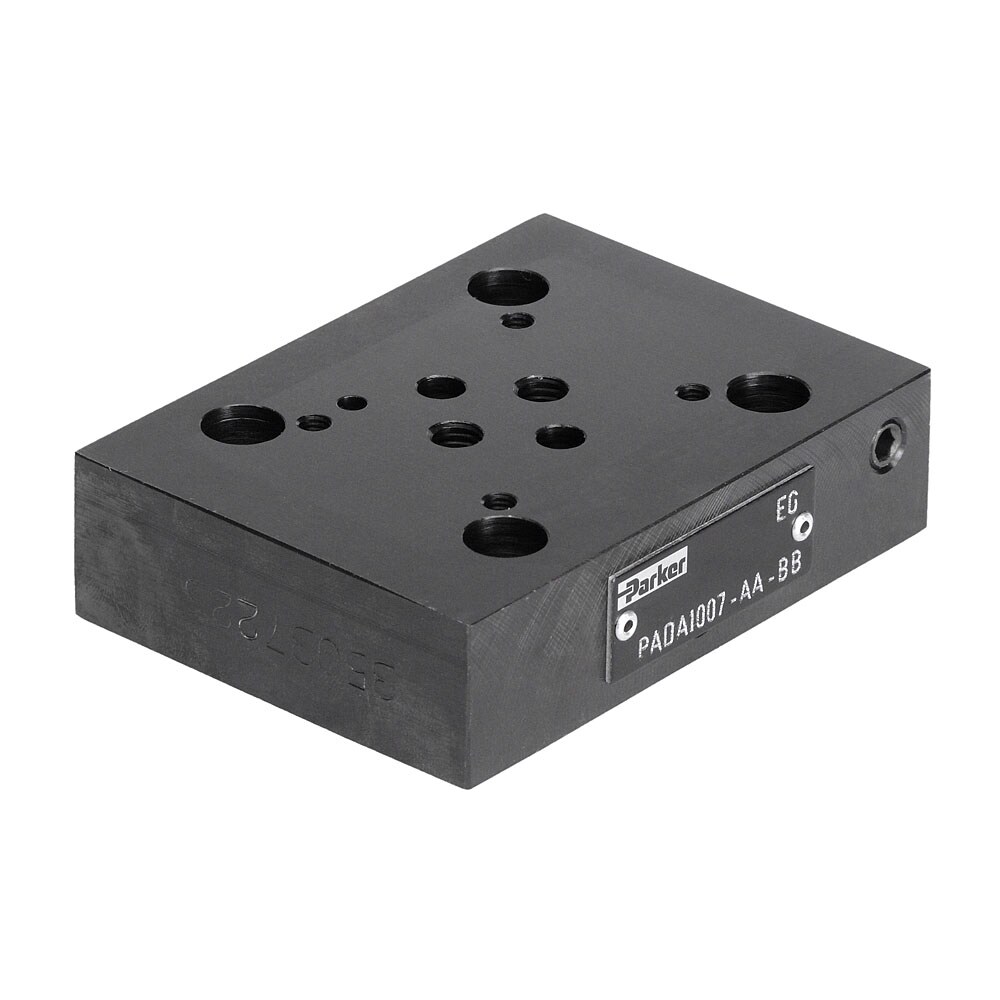

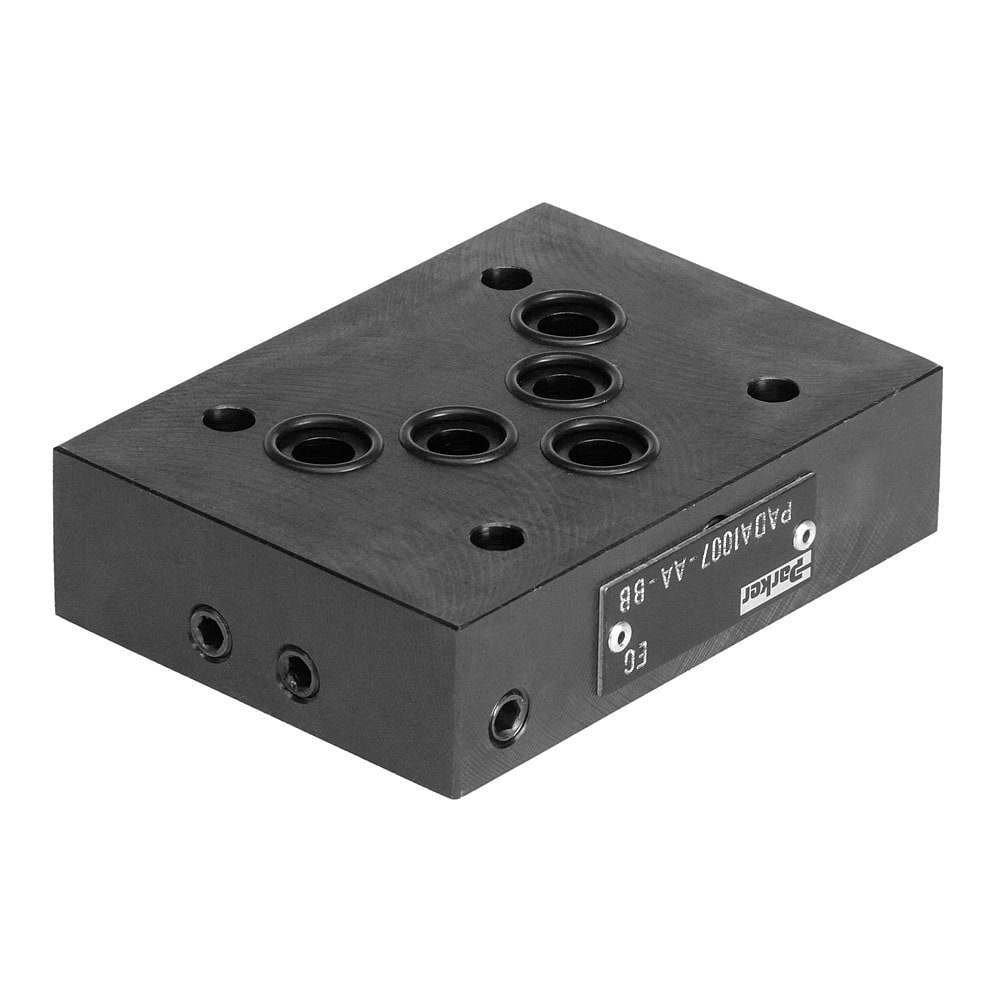

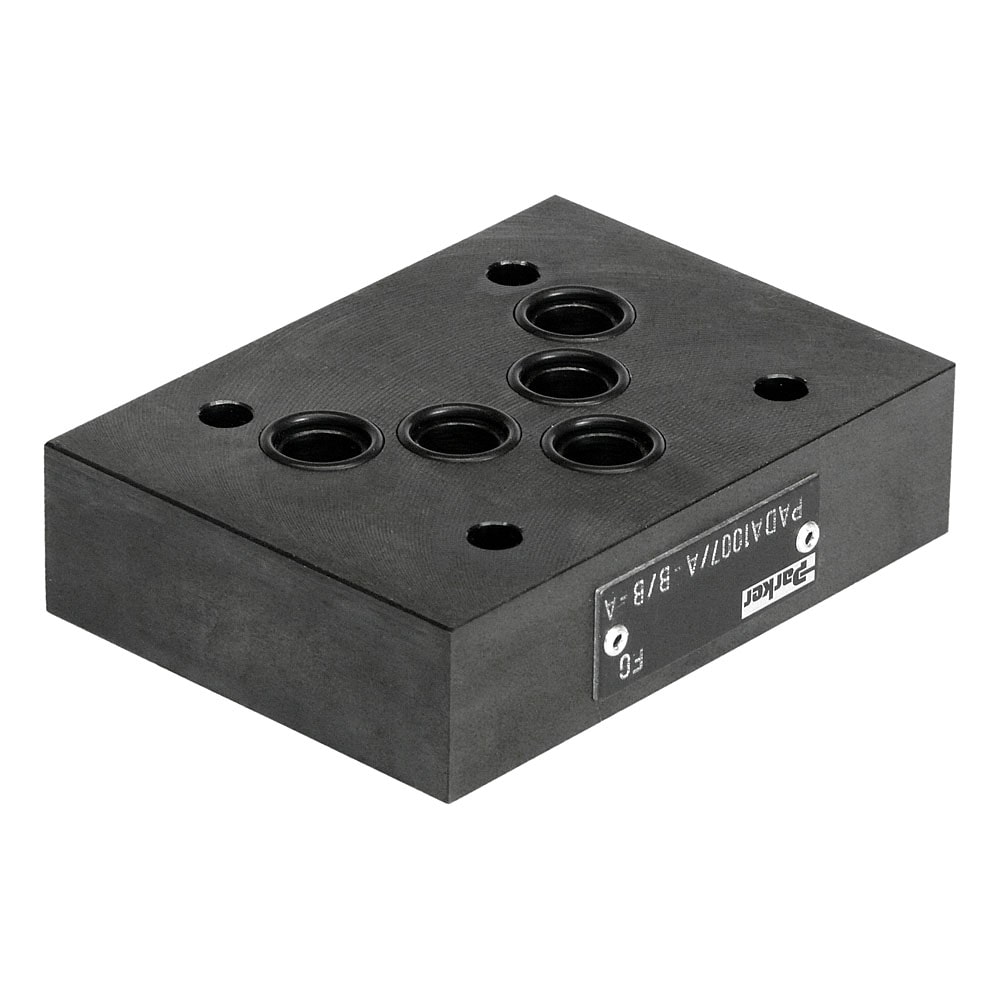

过渡板 - PADA 系列
PADA 系列是过渡板，有 NG10 至 NG06，用于组合不同尺寸的插装阀包括盖板和先导阀。它们有两种型号：连接 A-B / B-A 或连接 A-A / B-B。
SERIES OVERVIEW
过渡板 - PADA 系列
PADA 系列是过渡板，有 NG10 至 NG06，用于组合不同尺寸的插装阀包括盖板和先导阀。它们有两种型号：连接 A-B / B-A 或连接 A-A / B-B。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 2
- 图片与资料
- 9
系列介绍
产品能力与选型说明
PADA 系列是过渡板，尺寸从 HN10 至 NG06，它使不同尺寸的插装阀相组合，从而使Parker 的模块化 DIN 系列各种功能的插装阀系统得到应用。过渡板有两种型号：连接 A-B / B-A 或连接 A-A / B-B。 市场： • 工业 特点与优势： • 紧凑可靠，代表了我们在液压方面的长期经验 - 提高了可靠性 • 采用不同尺寸的插装阀组件的组合，包括 NG10 及其先导的 NG06 - 根据用户要求定制 • 两种型号的交货时间短 - 不需要仓储 • O 型圈包含在交付中 应用： • 适用于一般液压应用
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列平板
启动类型N/A
功能4-way
安装类型叠加块
端口连接NG10 - NG 06, CETOP 05 - CETOP 03
最大运行压力350 bar
最大流速N/A
最高运行温度60 °C
最低运行温度-25 °C
与流体类型共同使用Hydraulic oil, water glycol
密封材料N/A
阀体材料Steel
具体产品
型号与订货号
共 2 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 9 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Adaptor Plate Series PADA前往官网 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
过渡板 - PADA 系列
