产品系列

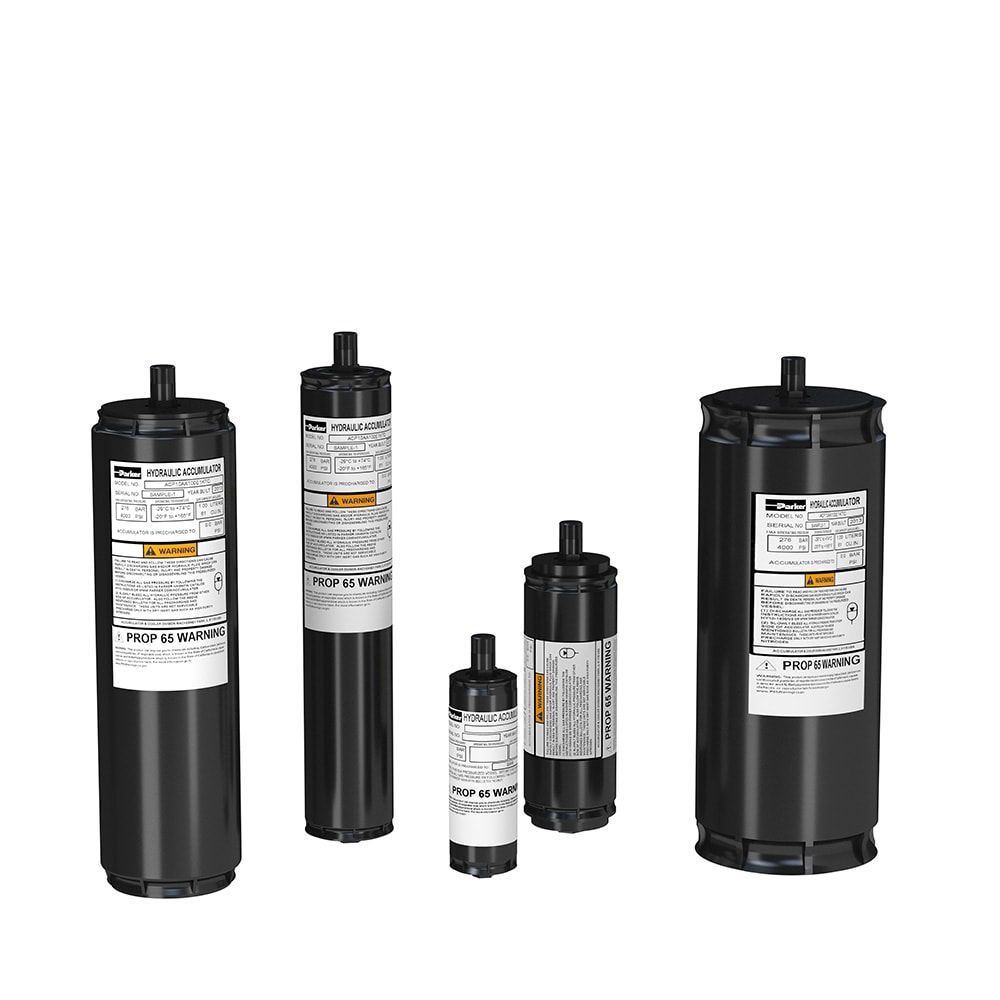

隔板蓄能器 - AD系列
膜片式蓄能器提供了一种经济实惠的方式，能够在压力下储存能量，吸收液压冲击，抑制泵的脉动/流量波动。它们在轻巧紧凑的设计中提供可靠的性能。
SERIES OVERVIEW
隔板蓄能器 - AD系列
膜片式蓄能器提供了一种经济实惠的方式，能够在压力下储存能量，吸收液压冲击，抑制泵的脉动/流量波动。它们在轻巧紧凑的设计中提供可靠的性能。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 15
- 图片与资料
- 10
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
气体体积0.075 , 0.16 , 0.32 , 0.50 , 0.75 , 1.00 , 1.40 , 2.00 , 2.80 L, 5 cu. in, 10 cu. in, 20 cu. in, 30 cu. in, 45 cu. in, 60 cu. in, 85 cu. in, 120 cu. in, 170 cu. in inch3
最大运行压力250 , 210 bar, 210 bar, 3625 , 3000 psi, 3000 psi
压缩率8:1, 4:1, 4:1
工作温度-40 C 至+ 80 C °C, -40 F 至176 F °F
最大流速40 , 100 , 160 L/min, 11 , 26 , 42 gal/min
端口类型SAE #6 (9/16-18 UNF) 内螺纹, SAE #8 (3/4-16 UNF) 内螺纹, SAE #8 (3/4-16 UNF) Female
阀体材料高强度合金钢
隔膜材料氯醚
重量0.8 , 1.0 , 1.8 , 2.1 , 3.0 , 4.0 , 6.0 , 7.5 , 10.0 kg, 1.8 lbs, 2.2 lbs, 4.0 lbs, 4.6 lbs, 6.6 lbs, 8.8 lbs, 13.0 lbs, 17.0 lbs, 22.0 lbs lb
高度111 , 120 , 141 , 151 , 169 , 180 , 198 , 251 , 268 mm, 4.37 in, 4.72 in, 5.55 in, 5.94 in, 6.65 in, 7.09 in, 7.80 in, 9.88 in, 10.6 in inch
直径64 , 75 , 95 , 107 , 124 , 136 , 155 , 174 mm, 2.52 in, 2.95 in, 3.74 in, 4.20 in, 4.87 in, 5.36 in, 6.10 in, 6.85 in inch
符合规格咨询工厂，CE评级（其他咨询厂家）, CE (for others consult factory)
可修理不可修复
具体产品
型号与订货号
共 15 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 10 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Diaphragm Accumulator Safety Information前往官网 ↗技术文档 · 官网链接Diaphragm Accumulators前往官网 ↗技术文档 · 官网链接Diaphragm Accumulators Maintenance and Installation Manual - HY10-2400-M1前往官网 ↗技术文档 · 官网链接Hydrin® GH 2000前往官网 ↗技术文档 · 官网链接Making the Choice Selecting and Applying Accumulators - 1660-USA前往官网 ↗技术文档 · 官网链接Product FAQs前往官网 ↗技术文档 · 官网链接查看目录前往官网 ↗
产品图片 · 本地资料压接活塞蓄能器 - ACP 系列 - （美洲）打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料活塞式蓄能器 - 派克A系列打开文件 ↗
产品图片 · 本地资料压接活塞蓄能器 - ACP 系列 - （美洲）打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗产品图片 · 本地资料活塞式蓄能器 - 派克A系列打开文件 ↗工程资源
