明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

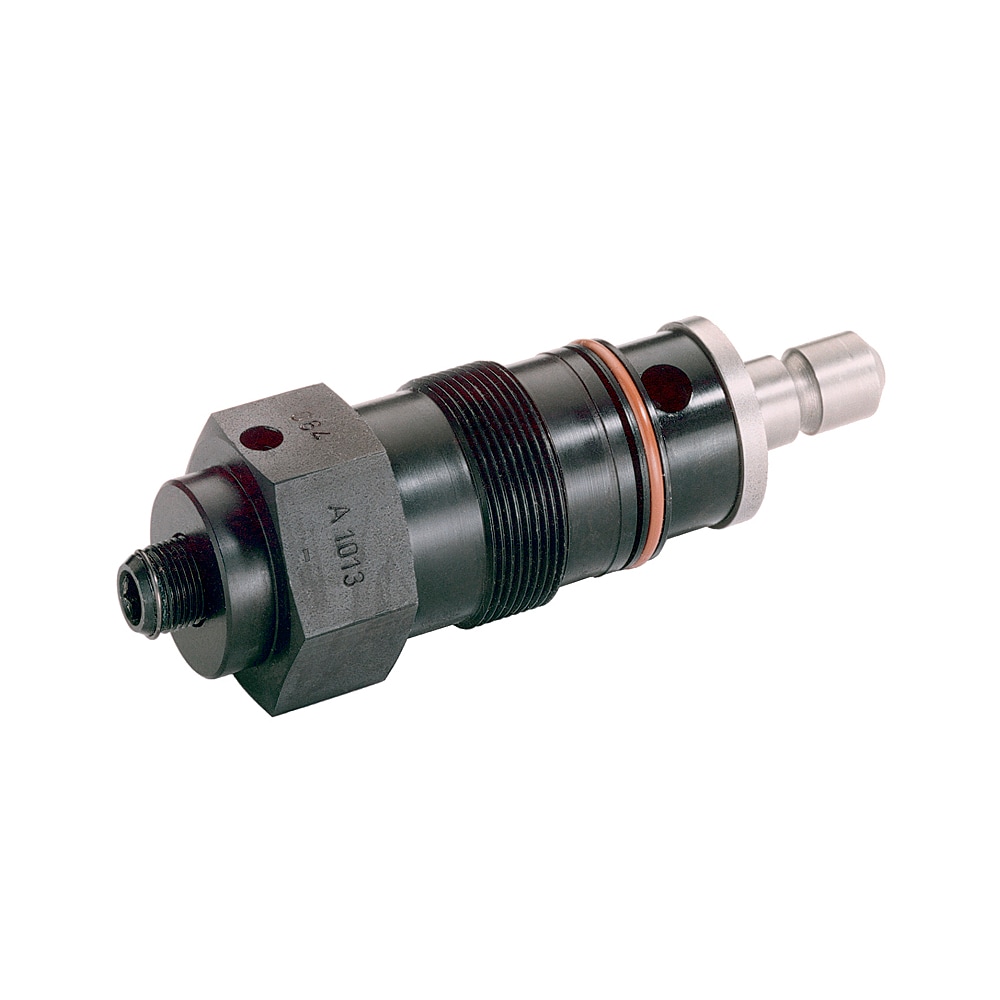

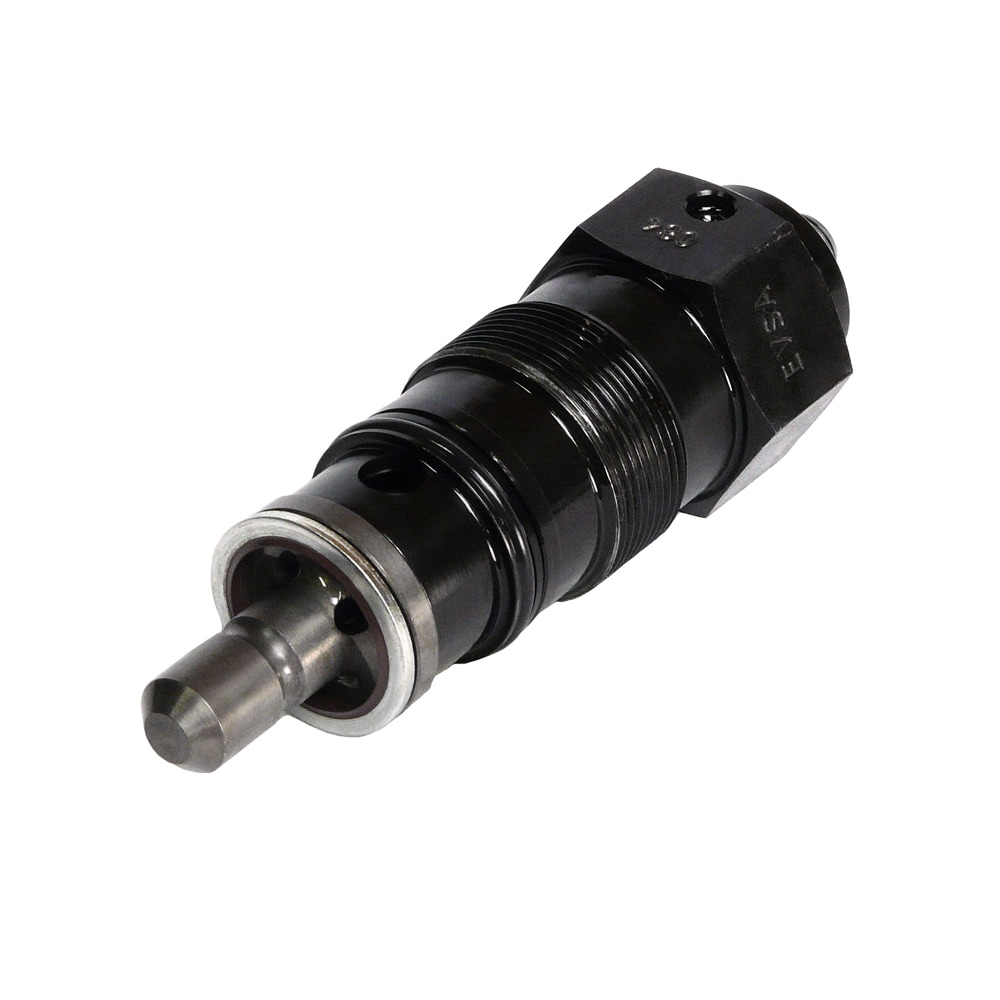

EVSA系列直动式溢流压力阀
EVSA系列直动式溢流压力阀是一个螺纹插装的座式阀。
SERIES OVERVIEW
EVSA系列直动式溢流压力阀
EVSA系列直动式溢流压力阀是一个螺纹插装的座式阀。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 12
- 图片与资料
- 8
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列压力控制阀
安装类型Screw-in
运行类型直接
启动类型手动
阀体材料Steel
连接类型M28 x 1.5, M35 x 1.5
最大运行压力Port T depressurized, Port P 315 bar
压力控制范围64, 160, 315 bar
最大流速NG06: 40, NG10: 80 L/min
最高运行温度60 °C
最低运行温度'-20 °C
与流体类型共同使用Hydraulic oil according to DIN 51524
密封材料氟橡胶
重量0.3, 0.45 (with cylinder lock) kg
安装位Unrestricted
具体产品
型号与订货号
共 12 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 8 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料CATALOGUE - Direct Operated Pressure Relief Valve Series EVSA打开文件 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
EVSA系列直动式溢流压力阀
