产品系列

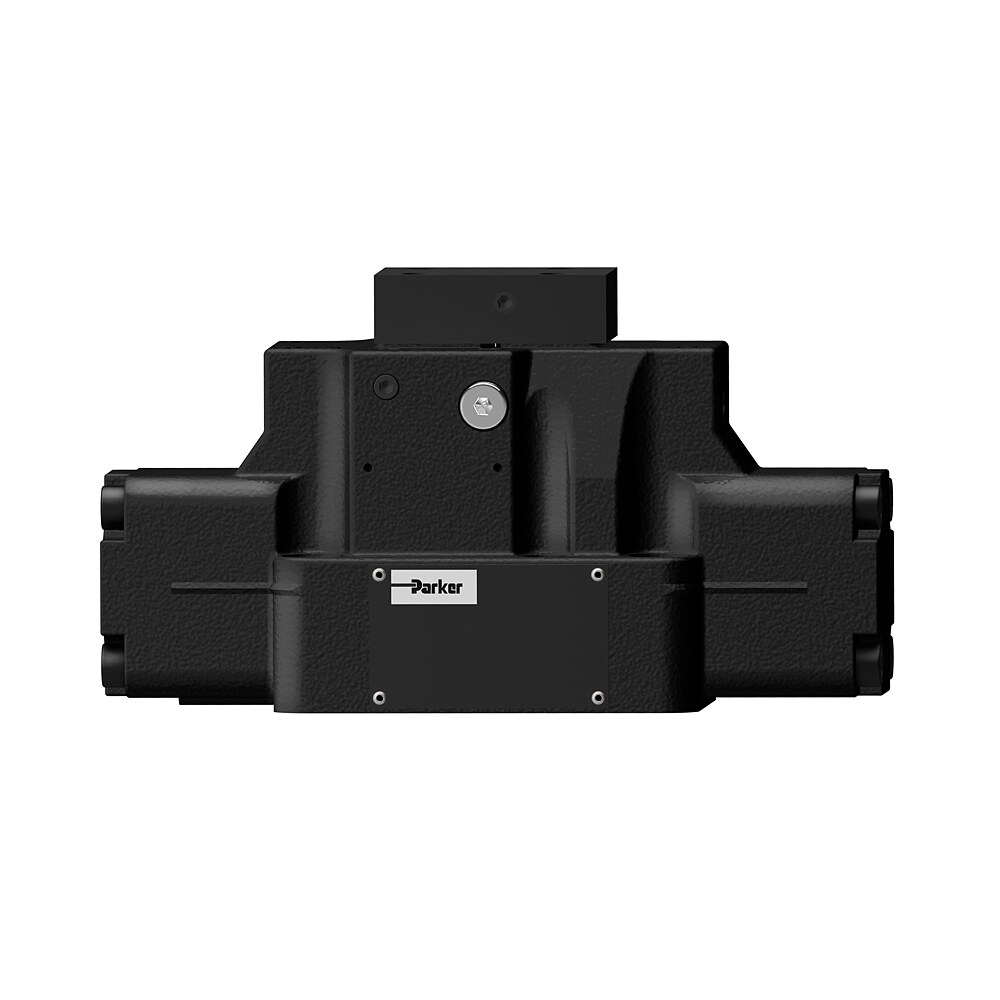

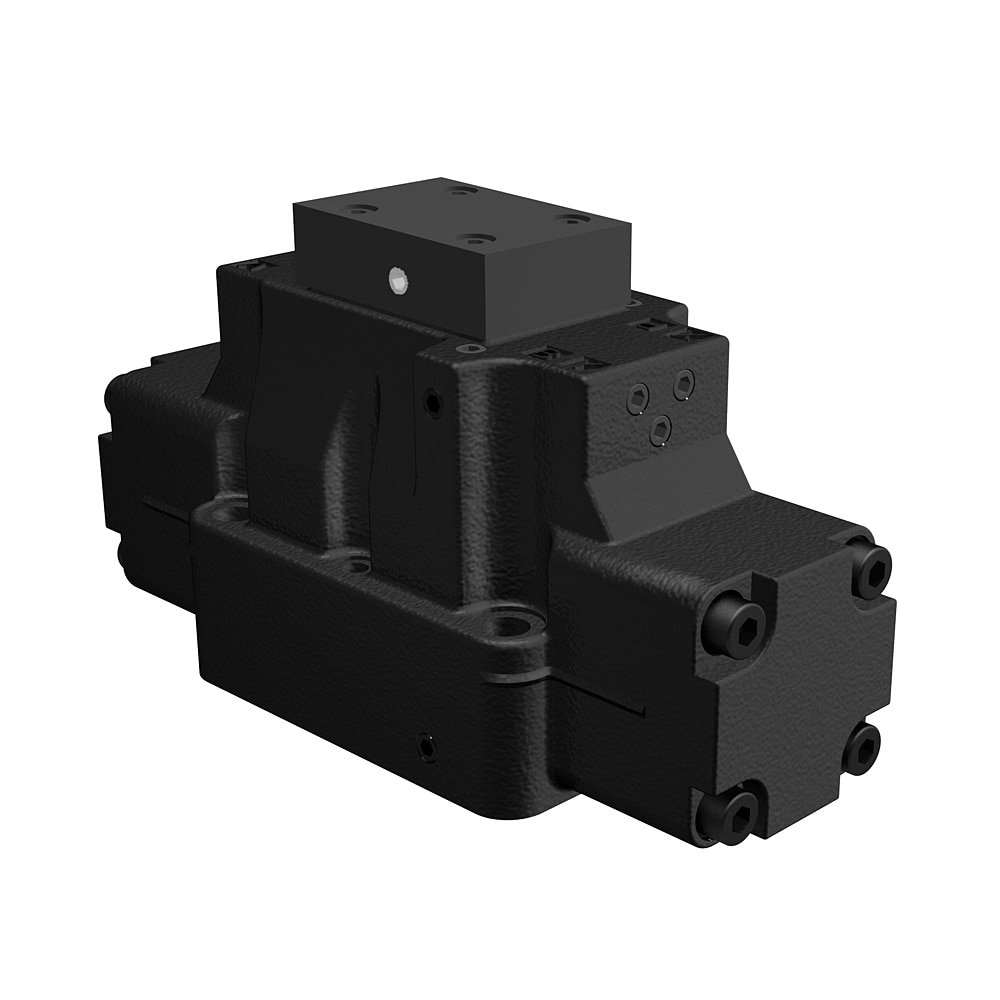

直动式方向控制阀 - D4P / D9P / D11P系列
液压操作方向控制阀系列D4P（NG16 / CETOP 07），D9P（NG25 / CETOP 08）和D11P（NG32 / CETOP 10）确保安全换档并提供各种阀芯选项。
SERIES OVERVIEW
直动式方向控制阀 - D4P / D9P / D11P系列
液压操作方向控制阀系列D4P（NG16 / CETOP 07），D9P（NG25 / CETOP 08）和D11P（NG32 / CETOP 10）确保安全换档并提供各种阀芯选项。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 73
- 图片与资料
- 14
系列介绍
产品能力与选型说明

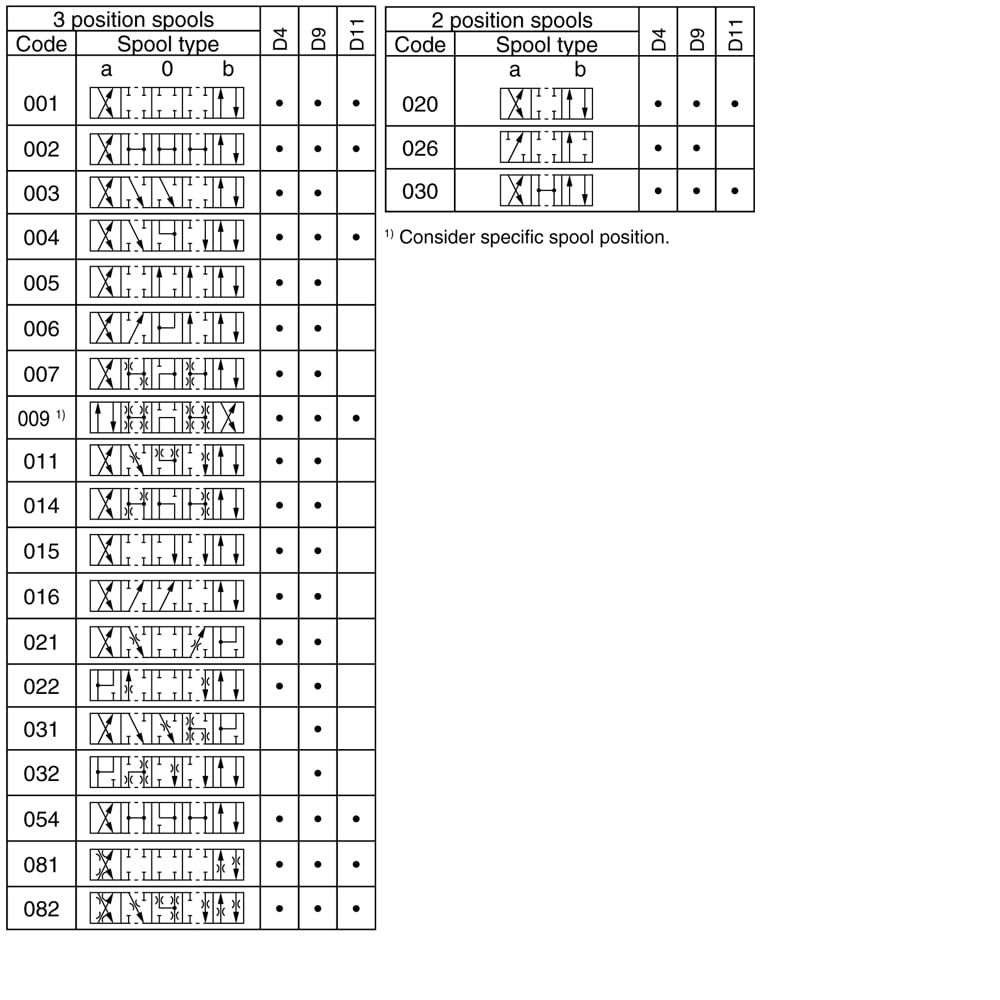

方向控制阀系列D4P，D9P和D11P是液压操作的。以实现安全换档并提供各种阀芯选项。这些阀通过安装接口（X，Y）操作。 时间取决于先导压力。为了安全操作，应在各种操作条件下确认先导压力。先导压力上限与某些尺寸的操作压力上限不同。 优点： • 高流量 • 多种阀芯选项，请参阅配置器。其他阀芯类型和款式如有要求 • 更短交货时间
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Directional control valve
安装类型Subplate mounting
安装位Unrestricted, preferably horizontal
启动类型Hydraulically operated
运行类型Direct
功能N/A
最大流速Depending on size, 300 to 2.000 L/min
最大运行压力350 bar
最高运行温度60 °C
最低运行温度-25 °C
密封材料NBR, FPM
与流体类型共同使用Hydraulic oil according to DIN 51524, Water glycol
重量9.0 to 66.0 (depending on size) kg
阀体材料Cast iron
具体产品
型号与订货号
共 73 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 14 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Direct Operated Directional Control Valve Series D1VP, D3DP, D4P, D9P, D11P (Europe and Asia)前往官网 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接GENERAL INSTRUCTIONS - for Industrial Hydraulic Valves前往官网 ↗技术文档 · 官网链接Oil Pilot Operated Directional Control Valve Catalog - D4P Series (North America)前往官网 ↗技术文档 · 官网链接PRODUCT VIDEO - Directional Control Valves Basics前往官网 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗
产品图片 · 本地资料直动式换向阀 - D1VP / D3DP 系列打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗产品图片 · 本地资料直动式换向阀 - D1VP / D3DP 系列打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
直动式方向控制阀 - D4P / D9P / D11P系列
