产品系列

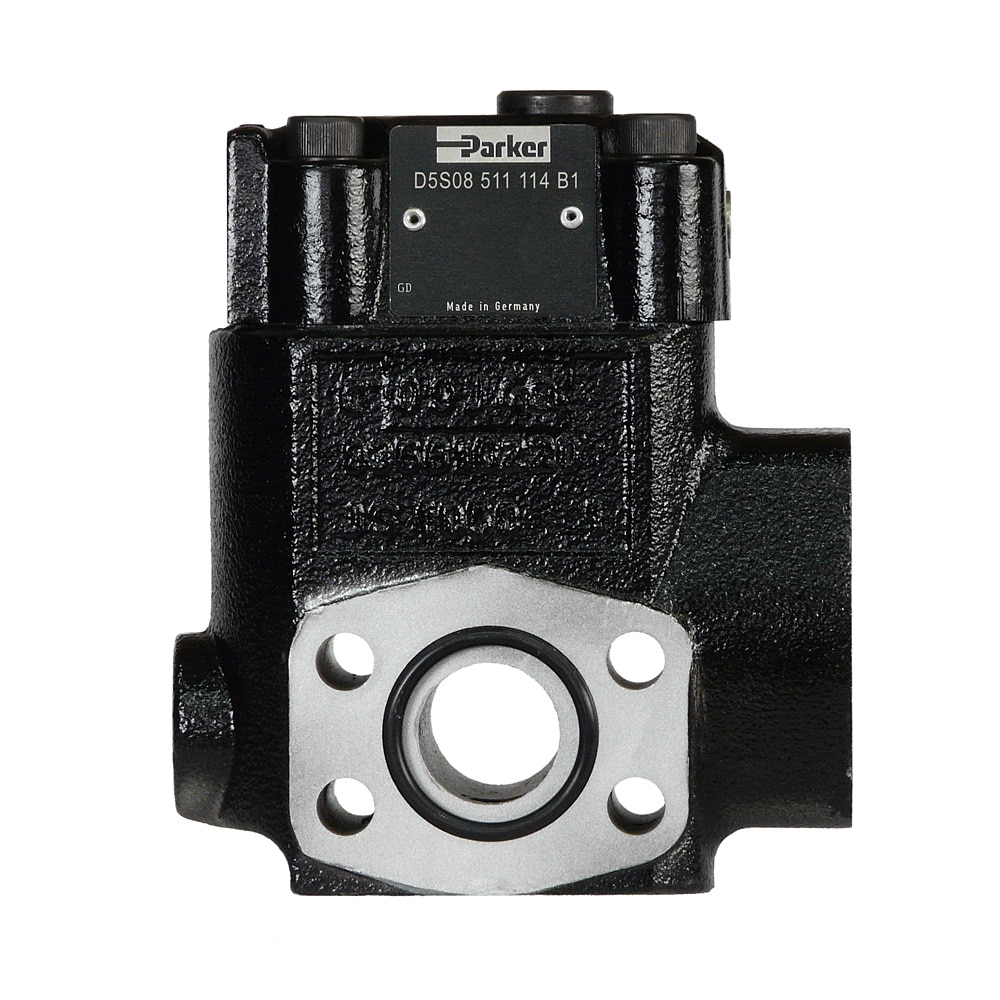

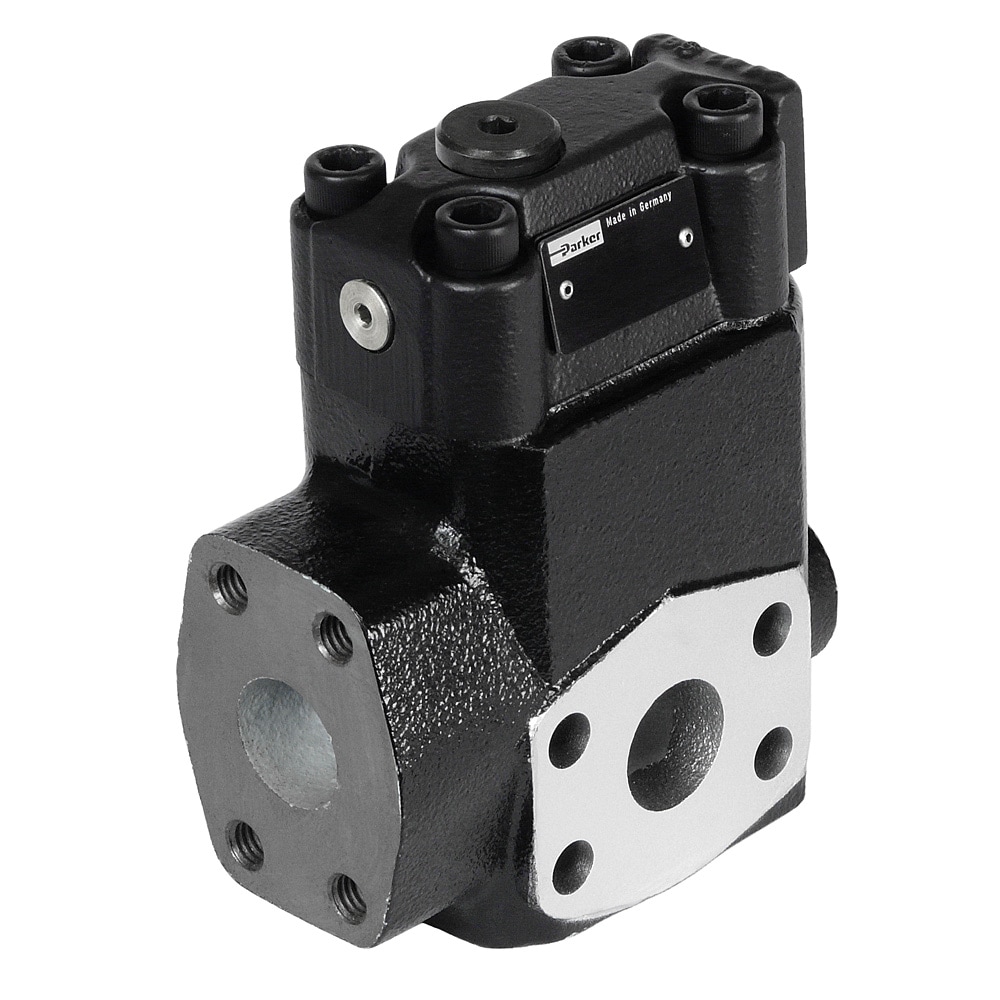

带SAE法兰的定向座阀 - D5S系列
对于方向控制功能，派克无泄漏座阀系列D5S具有SAE61法兰功能，可根据各种功能选项实现独立的液压解决方案。
SERIES OVERVIEW
带SAE法兰的定向座阀 - D5S系列
对于方向控制功能，派克无泄漏座阀系列D5S具有SAE61法兰功能，可根据各种功能选项实现独立的液压解决方案。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 157
- 图片与资料
- 11
系列介绍
产品能力与选型说明
具有SAE法兰的多功能座椅阀系列D5S设计用于方向控制功能，不需要阀门之间的支管块或管道。它们是派克阀门系列的一部分，SAE法兰具有多样性。弹簧和盖子的数量，包括梭阀，行程限制器，电磁阀（VV01）和位置控制 - 允许设计单个液压解决方案，额定流量高达800 l / min。 市场： •工业 特点与优势： •经过验证，坚固的设计 - 以获得稳定运行 •可配置性，多种功能选项 - 可用于众多应用 •良好的性价比 - 投资回报快 •交货时间短 - 不需要仓储 •SAE61法兰 - 实现紧凑的设计 •无泄漏座阀设计 •2端口和3端口机身 •4种尺寸，SAE¾，1，1¼，1½ •6个提示类型 应用： •适用于一般液压应用
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列座阀
启动类型手动
功能2-way
安装类型SAE 法兰型
安装位Unrestricted
最大流速Depending on size, 180 - 800 L/min
最大运行压力Depending on size, 280 - 350 bar
最高运行温度60 °C
最低运行温度-20 °C
与流体类型共同使用Hydraulic oil according to DIN 51524, water glycol
密封材料NBR, FPM
重量3.4, 3.6, 4.4, 4.1, 5.4, 5.0, 7.8 kg
阀体材料Cast iron
具体产品
型号与订货号
共 157 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
