明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

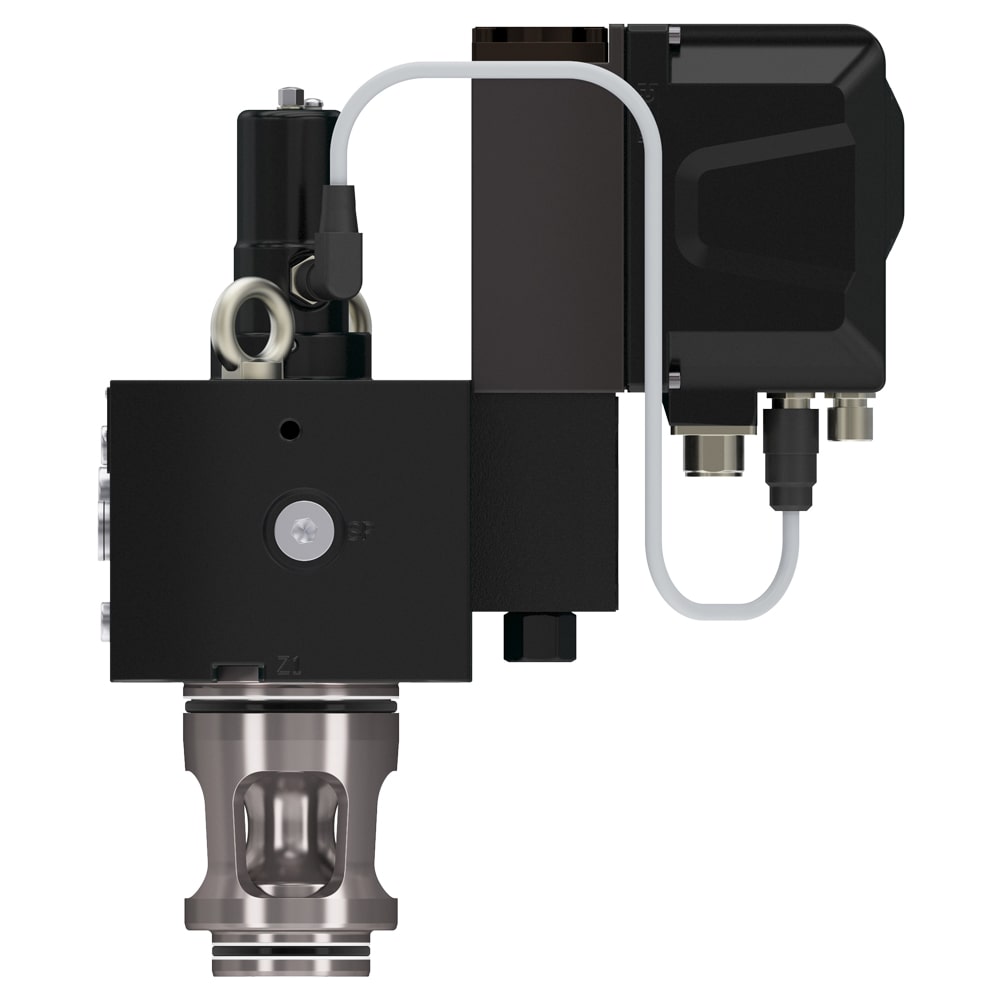

带有VCD技术的二通伺服比例阀 - TFP系列
TFP系列比例插装节流阀提供卓越的流量和极小的压力损失。在压铸、液压机和注塑等应用中，它们精确地控制流量和动力。
SERIES OVERVIEW
带有VCD技术的二通伺服比例阀 - TFP系列
TFP系列比例插装节流阀提供卓越的流量和极小的压力损失。在压铸、液压机和注塑等应用中，它们精确地控制流量和动力。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 23
- 图片与资料
- 14
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
品牌Parker
分部Industrial Systems Division Europe
行业Industrial Manufacturing Equipment
应用Die Cast, Hydraulic Presses, Injection Molding
技术Hydraulics
产品类型Cartridge Valve, Proportional Valve, Flow Control Valve
产品风格2-Way Servo Proportional Valve
产品序列High-response Valve
功能Proportional, 2-way
运行类型Pilot
工作压力420 bar
先导入口/排水位置External/external
与流体类型共同使用Water Glycol, Hydraulic Oil
最高流体温度60 °C
最低流体温度'-25 °C
工作温度'-20 to 50 °C
安装类型Slip-in Cartridge
启动类型VCD actuator
端口连接NG25, NG32, NG40, NG50, NG63, NG80, NG100
电子类型Onboard
信号输入0 to +10 VDC, 0 to +20 mA
过滤器效率额定值ISO 4406, 18/16/13
符合规格ISO 7368
阀体材料Steel
密封材料NBR
重量Depending on Size: 9 to 122 kg
数量/箱1
原产区Germany
最大流速25000 L/min
绩效Closed Loop, VCD Performance, Integrated Electronics
安装方式Slip-in Cartridge
流量特性Linear
安装位Unrestricted
最大运行压力420 bar
最高运行温度50 °C
最低运行温度'-20 °C
配置n/a
流速n/a
具体产品
型号与订货号
共 23 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 14 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料BROCHURE - TFplus Mega-Flow Cartridge Valves Series TFP打开文件 ↗技术文档 · 本地资料CATALOGUE - 2-Way Servo Proportional Valve with VCD® Technology Series TFP打开文件 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 本地资料CERTIFICATE - EC Declaration of Conformity 2014/30/EU, (EMV)打开文件 ↗技术文档 · 本地资料INFOGRAPHIC - DFplus Generation IV Proportional DC Valves打开文件 ↗技术文档 · 本地资料INSTALLATION MANUAL SUPPLEMENT - Valves with IO-Link Interface打开文件 ↗技术文档 · 本地资料INSTALLATION NOTE - Series TFP打开文件 ↗技术文档 · 本地资料OPERATION MANUAL - 2-Way Servo Proportional Valve with VCD®-Technology Series TFP打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
带有VCD技术的二通伺服比例阀 - TFP系列
