产品系列

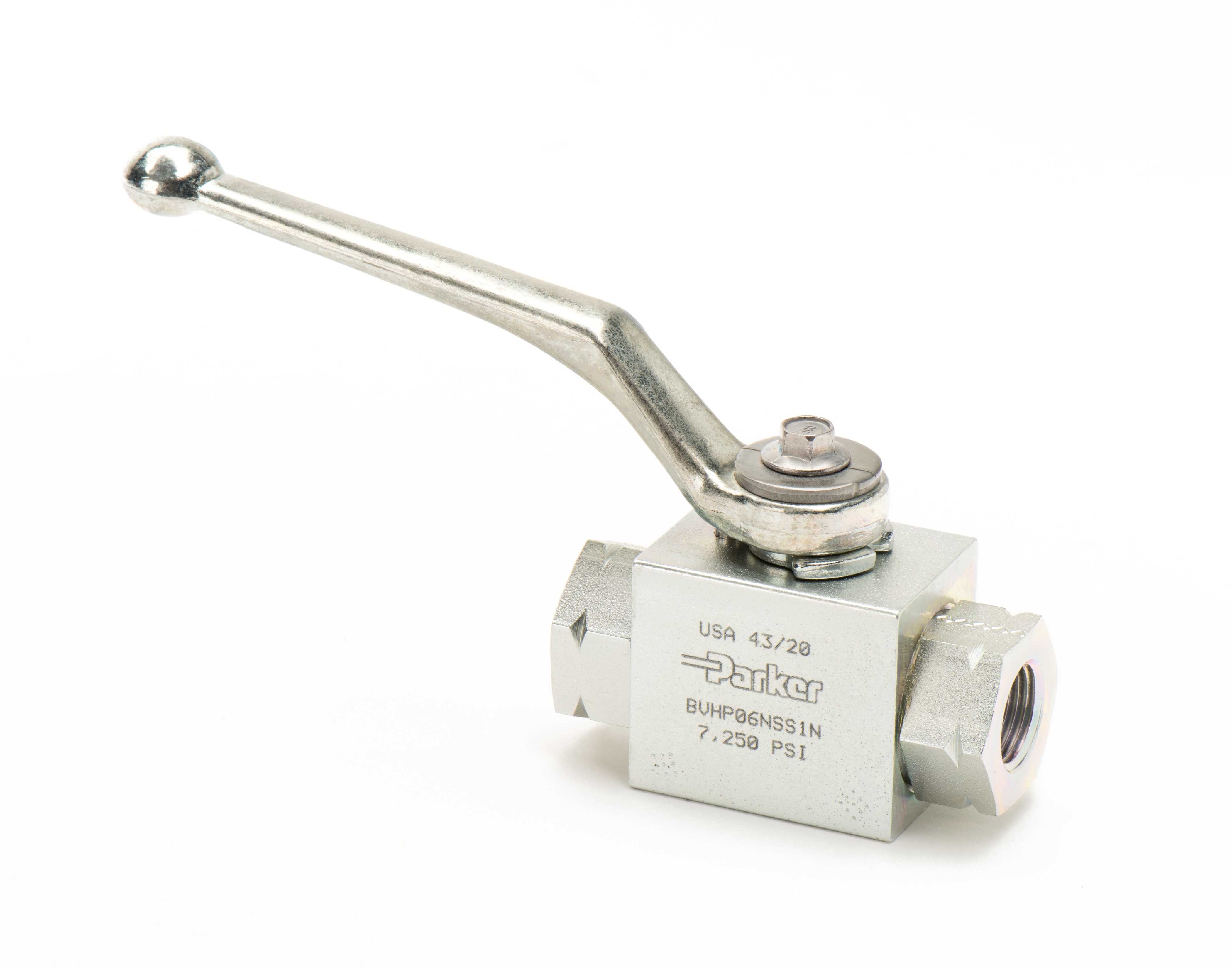

BV 系列高压二通, 三通, 四通球阀
这是一款高质量的球阀, 可以对各个方向的液流进行关闭或全流量开启的操作, 该系列阀可用于水及油介质的应用工况, 可有几种功能型式, 并有多种材料、规格及油口配置可供货。
SERIES OVERVIEW
BV 系列高压二通, 三通, 四通球阀
这是一款高质量的球阀, 可以对各个方向的液流进行关闭或全流量开启的操作, 该系列阀可用于水及油介质的应用工况, 可有几种功能型式, 并有多种材料、规格及油口配置可供货。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 1835
- 图片与资料
- 13
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
重量.5, .75, 1.0, 1.25, 1.5, 1.75, 10.5, 11.5, 13.0, 13.75, 15.0, 15.7, 16.0, 16.25, 17.5, 18.5, 19.0, 19.25, 2.5, 2.0, 2.75, 21.5, 24.25, 24.5, 27.0, 27.5, 27.75, 3.5, 30.0, 4.0, 4.25, 4.5, 4.75, 49.0, 5.0, 5.25, 5.5, 56.0. 6.0, 64.5, 7.0, 7.5, 7.75, 72.0, 73.5, 8.0, 8.5, 9.25, 94.5, 105. 16.5, 33, 56
连接尺寸#12, #16, #20, #24, #4, #40, #48, #6, #64, #8, 1",1/2", 1/4", 1-1/2", 1-1/4", 2", 2-1/2", 3", 3/4", 4"
最高运行温度'+100 °F
最大流速N/A
配置Inline, L-Bore 180 degree, L-Bore 90 Degree; 3-way std, L-Bore Port Overlap, T-Bore 180 Degree 4-way Std, T-Bore 180 Degree 4-way Std., T-Bore 180 Degree; 4-way std, T-Bore 90 Degree, T-Bore 90 Degree 3-way Opt., T-Bore 90 Degree; 3-way opt, X Bore 90 Degree; 4-way opt, X-Bore 90 Degree 4-way Opt
最低运行温度'-20 °F
安装类型Inline, Panel Mount
启动类型Manual
把手类型Standard Handle, Flat Non-offset handle, Flat Non-offset locking handle, Locking Handle, Security Locking Handle
最大运行压力2000, 11,600, 1450, 7250, 7500 psi
选件1-way Limit Switch, 1-way Limit switch w/Lock, 2-way Limit Switch, 2-Way Limit Switch w/Lock, N/A
产品类型2-Way Low Pressure, 2-Way Manifold Mount, 2-Way Shut-off, 3-Way Diverter, 3-Way High Pressure, 4-Way High Pressure
连接类型BSPP, C.61 4-Bolt Flange, C.61 Combo 4B+ Split, C.61 Slpit Flange, C.61 Split Flange, C.62 4-Bolt Flange, C.62 Combo 4B+ Split, C.62 Slpit Flange, ISO 6149, NPT, SAE
功能2-Way, 3-Way, 4-Way
阀体材料Steel, Stainless Steel
密封材料Nitrile, Fluorocarbon, EPR
具体产品
型号与订货号
共 1,835 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 13 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接BALL VALVES: Pneumatic Actuators and Accessories | CATALOG 4121-PACT前往官网 ↗技术文档 · 官网链接BV3D Product Series Catalog Pages前往官网 ↗技术文档 · 官网链接BV4H Product Series Catalog Pages前往官网 ↗技术文档 · 官网链接BVAL Product Series Catalog Pages前往官网 ↗技术文档 · 官网链接BVHH Product Series Catalog Pages前往官网 ↗技术文档 · 官网链接BVMM Product Series Catalog Pages前往官网 ↗技术文档 · 本地资料Bul. HY14-2557/US Offshore Oil and Gas sales brochure打开文件 ↗技术文档 · 官网链接High Pressure Ball Valve Technical Appendix and O'Ring Chart前往官网 ↗技术文档 · 本地资料Hydraulic Valve Division Safety Guide打开文件 ↗技术文档 · 官网链接查看目录前往官网 ↗产品图片 · 本地资料BV 系列高压二通, 三通, 四通球阀打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗

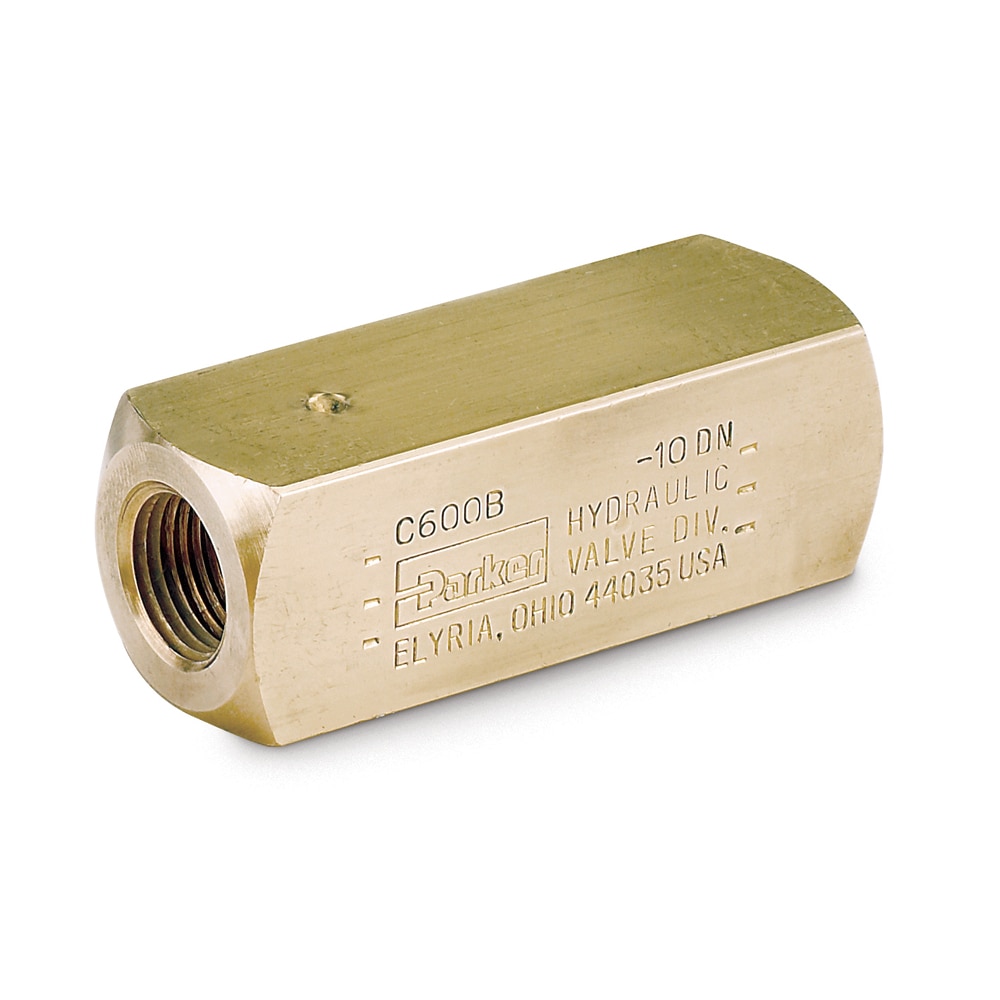

产品图片 · 本地资料通用型管式单向阀 - C 系列打开文件 ↗
