产品系列

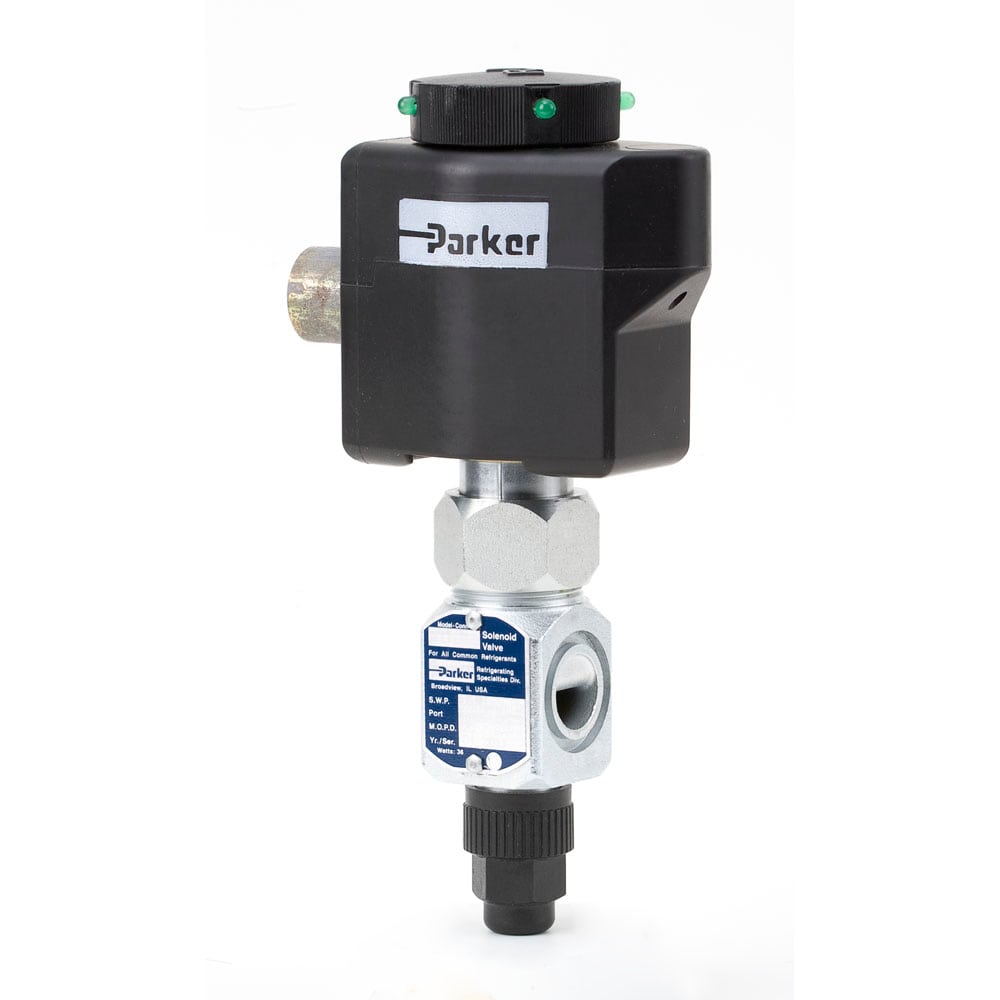

电磁阀 - S8F 和 S6N
S6N & S8F 型电磁阀为紧凑型电磁阀，适用于氨及其它常用制冷剂，可用于液路、冷冻油管路，并可用做气动导阀，来远程控制气动阀及其它先导型阀件及装置。
SERIES OVERVIEW
电磁阀 - S8F 和 S6N
S6N & S8F 型电磁阀为紧凑型电磁阀，适用于氨及其它常用制冷剂，可用于液路、冷冻油管路，并可用做气动导阀，来远程控制气动阀及其它先导型阀件及装置。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 16
- 图片与资料
- 8
系列介绍
产品能力与选型说明
电磁阀为电动操作阀件，其通过全开或全关功能来实现对液态或气态流体的控制。S6N和S8F为常闭电磁阀，用于控制制冷剂流动。类似于其他RS电磁阀，不具备调节功能。当线圈得电，阀门开启，线圈失电，阀门关闭。S6N为直动型，其阀芯直接由线圈产生的电磁力提升以开启，不需要开启压差。因此S6N电磁阀是作为其它主阀的电磁导阀的理想选择。S8F为先导电磁阀，具有比S6N更大的流通能力。两款阀均有球墨铸铁和不锈钢阀体两种材质可选。 市场： • 工业制冷 • 商用制冷 特性及益处： • 标准线圈符合NEMA 3R 和 4 – 防雨 • 线圈外壳通过NEMA盐雾试验 • 使用与S4A, S5A, S8F, S6A相同的活塞阀芯组件 • 可更换的活塞阀芯组件 • PTFE阀座 – S6N（可拆卸） • 可拆卸阀芯组件 • 模塑F级线圈 • 使用大多数RS电磁阀均适合的统一线圈 • 线圈指示灯可选 • 不锈钢阀芯 • 设计压力 MRP 28 bar (400 psig)- S6N / S8F • 运行压差上限 MOPD 20.7 (300 psig)- S6N / S8F 应用: • S6N经常用于回气气动阀的电磁导阀 • 热力膨胀阀、浮球阀或手动膨胀阀的液体流动自动截止 • 放空点电磁阀
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
型号请根据零件号区分部件
最大压差20.7 bar, 300 psig
最大运行压力27.6 或 28 bar, 28 bar, 400 或 406 psig, 406 psig
端口尺寸5 或 15 mm, 15 mm, 3/16" 或 1/2" inch, 1/2 inch
阀门类型S6N 或 S8F, S8F
法兰面类型FPT, Socket Weld, Weld Neck, 无法兰, ODS, Socket Weld, Weld Neck, No Flange, ODS
连接尺寸None 或 1/4" 至 3/4", 1/4 to 3/4 inch
线圈类型请根据产品订货号区分产品
提升阀类型无过滤器及带过滤器, With Strainer
阀门材料标准阀件或符合PED标准, Meets Pressure Equipment Directive (PED)
包括止回阀无单向阀或带CK-4, With CK-4
具体产品
型号与订货号
共 16 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 8 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接How to Select a Solenoid Valve?前往官网 ↗技术文档 · 官网链接Product Bulletin 30-91H - Solenoide S8F前往官网 ↗技术文档 · 官网链接Refrigerating Specialties Valve Selection Program (VSP)前往官网 ↗技术文档 · 官网链接Solenoid Valves: S8F (Bul. 30-91)前往官网 ↗技术文档 · 官网链接Sporlan Chillenews Newsletter Sign-up前往官网 ↗技术文档 · 官网链接What is a Solenoid Valve?前往官网 ↗技术文档 · 本地资料查看目录打开文件 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
电磁阀 - S8F 和 S6N
