产品系列

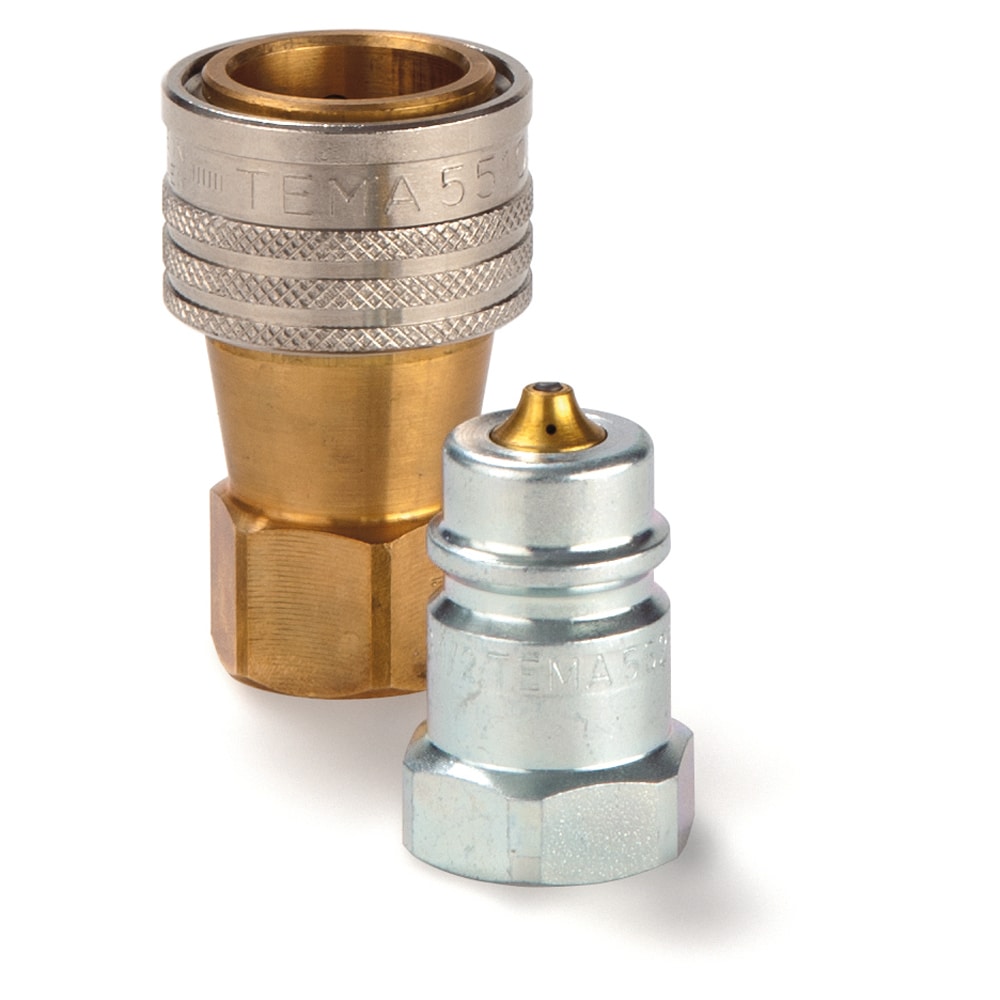

天马（Tema）5500系列液压快换接头 - 符合 ISO 7241-1标准中A型快换接头规范
该系列液压快换接头本体尺寸为 1/2"，用于中等压力液压应用场合，耐压可达 250 bar。该系列快换设计符合 ISO A 系列标准结构。
SERIES OVERVIEW
天马（Tema）5500系列液压快换接头 - 符合 ISO 7241-1标准中A型快换接头规范
该系列液压快换接头本体尺寸为 1/2"，用于中等压力液压应用场合，耐压可达 250 bar。该系列快换设计符合 ISO A 系列标准结构。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 8
- 图片与资料
- 4
系列介绍
产品能力与选型说明
派克5500系列液压快换接头是按 ISO 7241-1 A 标准规范以及尺寸要求进行生产制造的。该系列可定制带背压释放器形式，因此可以在背压（可高达 200 bar）的情况下进行连接。阴接头或者阳接头均可定制带背压释放器形式。 工作压力： 上限可达250bar 爆破压力： 上限可达1000bar 市场： 农用机械 汽车行业 交通行业 市政设施 安防 工业液压 建筑机械 特征/优势： 可定制带背压释放器形式，即使在背压情况下，也能轻易连接 优化结构设计，流量高，压降低 阴接头标准本体材料为铜镀镍，防腐性能优异 应用： 在液压应用中，能方便快捷地进行管路断开或者连接，适用于工业液压以及行走机械液压系统 拖拉机 卡车 装载机 军用设施 压铸机 注塑机
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最低运行温度-25, -30 °C
主体尺寸1/2 inch
应用Medium Pressure
品牌Tema
配件连接类型Female Thread
符合规格ISO 7241-1 Series A
交换式ISO 7241-1 Series A
最大运行压力250 bar, 3620 psi
最高运行温度212, 392 °F, 100, 200 °C
介质Hydraulic Fluids
密封材料NBR / FKM
阀门类型Poppet
连接类型内螺纹
连接螺纹尺寸1/2 inch
长度42, 63 mm
六角螺母尺寸27 mm
外径20, 38 mm
