明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

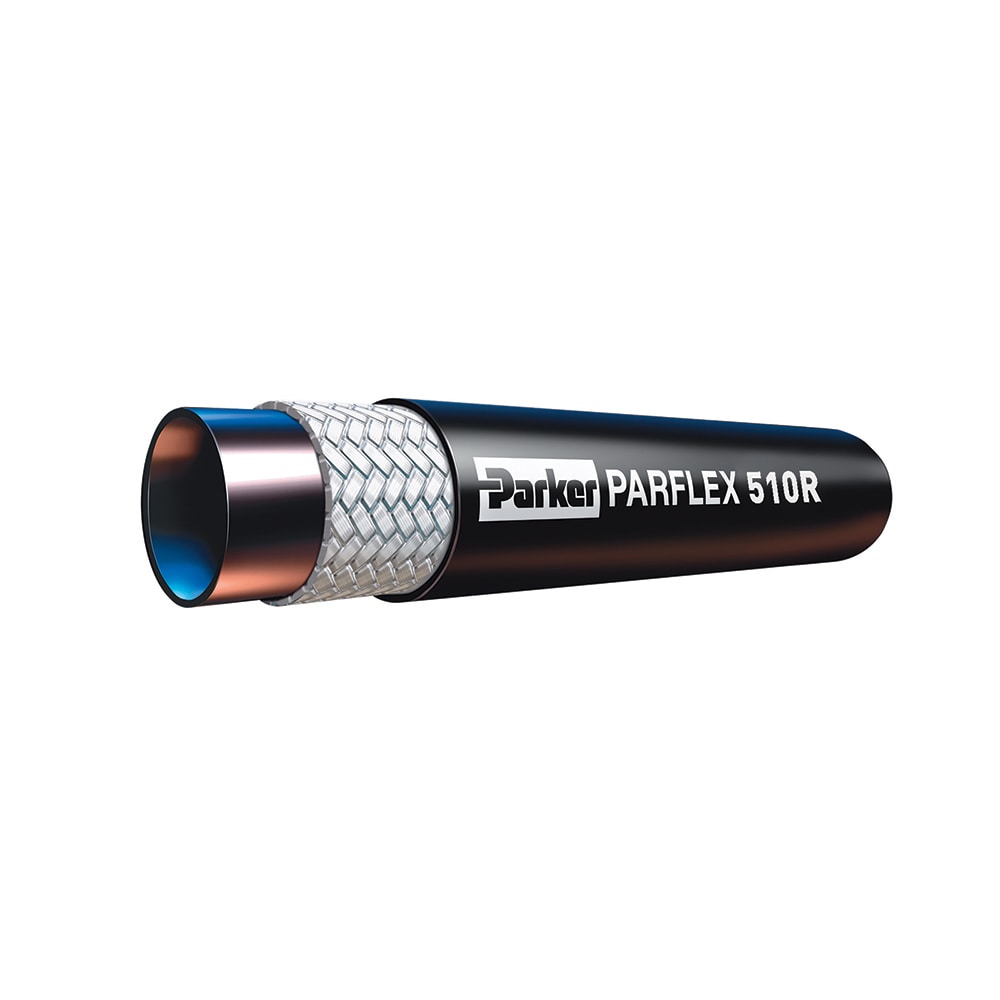

510R系列100R7冷媒软管
冷媒软管的尼龙芯管可兼容常见的压缩机油和冷媒。
SERIES OVERVIEW
510R系列100R7冷媒软管
冷媒软管的尼龙芯管可兼容常见的压缩机油和冷媒。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 2
- 图片与资料
- 3
系列介绍
产品能力与选型说明
派克的510R冷媒软管可为常见的冷媒应用提供中压服务，并兼容大多数压缩机润滑油。 可提供扣压式接头或便于现场更换软管的拆卸式接头。 市场： &bull；工业 &bull；行走机械 &bull；运输 &bull；加工 特点/优势： &bull；适配51R系列拆卸式接头 &bull；纤维增强层 &bull；可耐受250°F的尼龙外层 应用： &bull；冰柜 &bull；空调 &bull；制冷压缩机 认证/合规性： &bull；SAE 100R7 &bull；ANSI/UL 207和1963所列要求（当与56系列接头一起使用时） 技术规格： &bull；软管内径为标称值
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
设计因素4
介质Coolants, Lubricants (Compressor Oils)
符合规格SAE 100R7, ANSI/UL 207 and ANSI/UL 1963 listed with 56-series fittings
兼容配件51R Series, 56 Series
内径3/16 to 1/4 inch, 5 to 6.3 mm
最大运行压力192 to 210 bar, 19.2 to 21.0 MPa, 2750 to 3000 psi
最高运行温度250 °F, 121 °C
最低运行温度-40 °F, -40 °C
重量0.05 lb/ft, 0.07 kg/m
软管内管材料Polyamide (PA)
盖材料Nylon Blend
软管加固材料Fiber
应用Hydraulics, Industrial Machinery, Refrigeration
外径0.420 to 0.460 inch, 10.7 to 11.7 mm
最小弯曲半径2 to 2-1/2 inch, 51 to 64 mm
具体产品
型号与订货号
共 2 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 3 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料510R系列100R7冷媒软管
产品图片 · 本地资料51R 系列可拆式接头工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
510R系列100R7冷媒软管
