产品系列

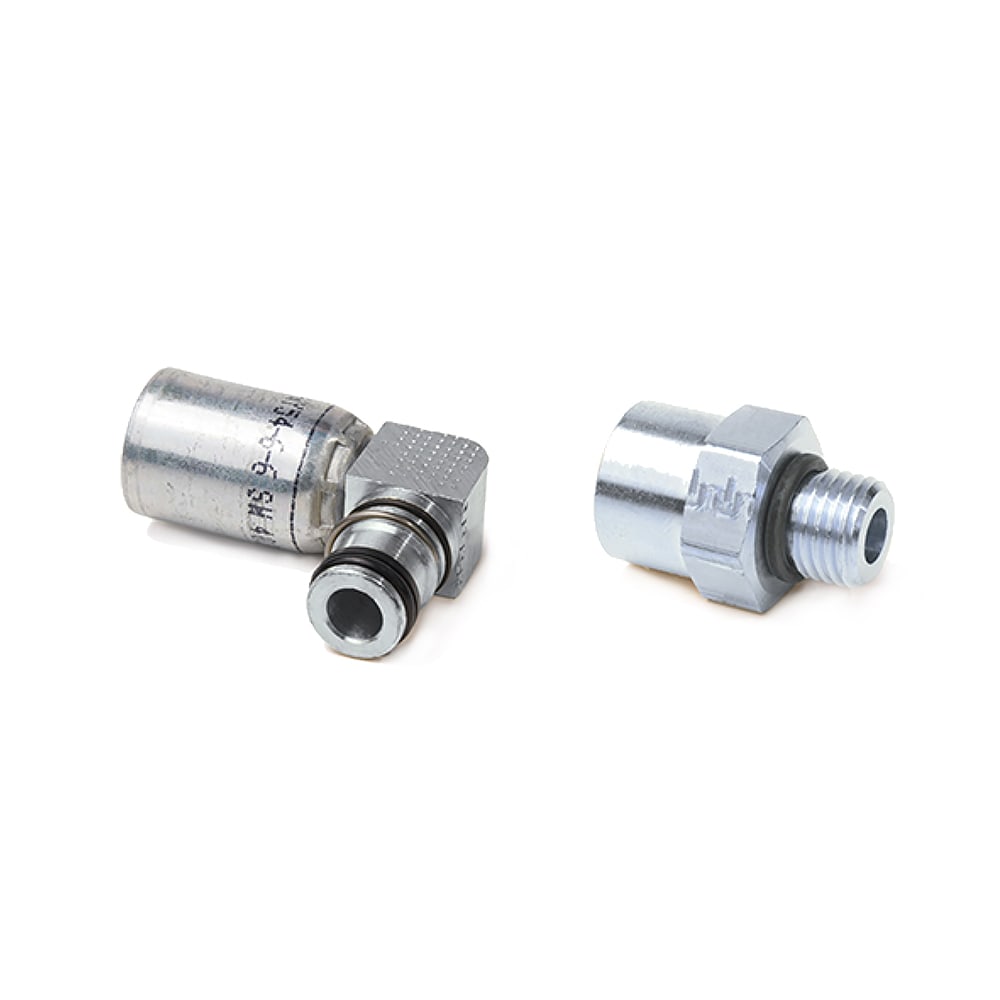

适用于Parflex软管的快速装配接头
Parflex 56系列快速装配接头可将安装速度提高50%。
SERIES OVERVIEW
适用于Parflex软管的快速装配接头
Parflex 56系列快速装配接头可将安装速度提高50%。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 1
- 图片与资料
- 14
系列介绍
产品能力与选型说明
派克的快速装配接头设计应用于Parflex的某些液压和气动软管，其快速连接设计为紧凑、经济型系统提供了即插即用的便利。接头设计耐用且易于安装，无需扳手和其他工具，这使得适配软管具有易于安装和缩短组装时间的优势。通过一个过渡接头，客户可将安装速度提高50%。只需拧紧过渡接头并将软管接头短管推入过渡接头即可。 适用于匹配56系列接头的Parflex软管。 市场： • 建筑 • 农业 • 草坪养护 特点/优势： • 结构紧凑，可缩短装配时间 • 重量轻，可减轻系统重量 • 快速连接接头，无需额外工具 应用： • 需要即插即用便利装配的液压和气动系统 • 先导管路 • 操纵手柄 • 滑移装载机底盘
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
软管内径0.250 to 0.375 inch, -4 to -6 (Size), 6.35 to 10 mm
形状Straight, Elbow
端口尺寸1/4 to 3/8 inch
应用See Part Technical Specs.
连接类型Rapid Assembly
具体产品
型号与订货号
共 1 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 14 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Parflex Division EPA 6h Regulation打开文件 ↗技术文档 · 本地资料Parflex Division Manufacturers Directive打开文件 ↗技术文档 · 本地资料Parflex Division REACH Compliance打开文件 ↗技术文档 · 本地资料Parflex Division RoHS Certificate / WEEE Certificate Directive打开文件 ↗技术文档 · 本地资料Parflex Division SDS打开文件 ↗技术文档 · 本地资料Parker Division Proposition 65 Warning Language--Required_Prop_65_Warning打开文件 ↗技术文档 · 本地资料Parker Offer of Sale打开文件 ↗技术文档 · 本地资料Parker Safety Guide for Selecting Hose, Tubing, Fittings and Accessories - Parflex打开文件 ↗技术文档 · 官网链接Rapid Assembly Fittings for 100R7 Hose - 4660 Rapid Assembly System前往官网 ↗技术文档 · 官网链接VIDEO: Parflex Rapid Assembly Fittings Video--Rapid Assembly前往官网 ↗技术文档 · 本地资料查看目录打开文件 ↗
产品图片 · 本地资料51R 系列可拆式接头打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗产品图片 · 本地资料热塑软管扣压接头，F6系列打开文件 ↗
产品图片 · 本地资料51R 系列可拆式接头打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗产品图片 · 本地资料热塑软管扣压接头，F6系列打开文件 ↗工程资源
