产品系列

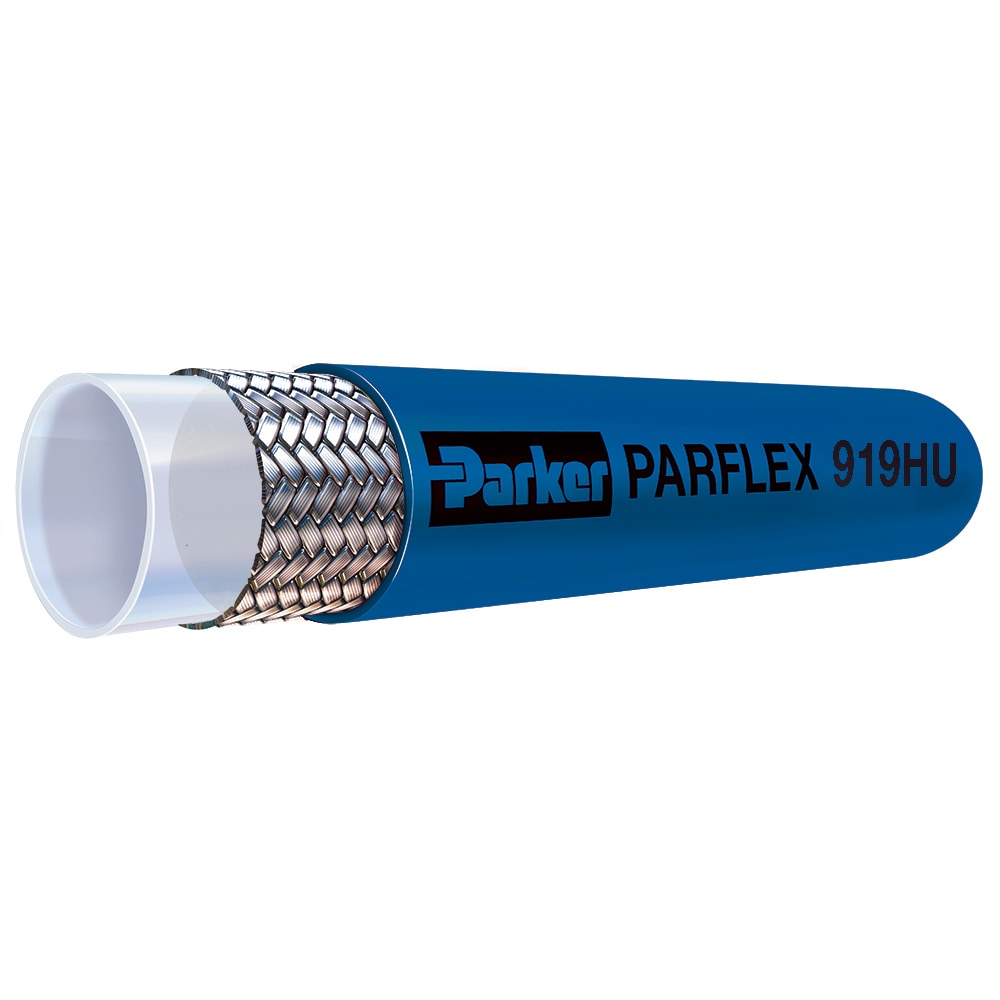

919HU系列高耐磨PTFE软管
无痕且耐磨的聚氨酯外壳，挥发性有机化合物排放量非常低。外层保护不锈钢丝增强层免受磨损、折断和污染。
SERIES OVERVIEW
919HU系列高耐磨PTFE软管
无痕且耐磨的聚氨酯外壳，挥发性有机化合物排放量非常低。外层保护不锈钢丝增强层免受磨损、折断和污染。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 5
- 图片与资料
- 19
系列介绍
产品能力与选型说明
派克的高耐磨PTFE软管具有出色的耐磨性、化学兼容性，并且能够承受高达275°F的温度。919HU系列PTFE软管是半导体应用的理想选择，但也适用于如化学品输送管线和高温液压系统等其他用途。PTFE芯管具有防潮性，并具有已知塑料中低的摩擦系数，因此可更大限度地减少压降和沉积物。市场：• 流体输送• 半导体• 交通运输• 军事• 压缩气体特点/优势：• 耐磨• 无痕• 几乎为零的聚氨酯外层的挥发性有机化合物排放量• 聚氨酯外层保护不锈钢丝增强层免受磨损、折断和污染• 能够承受-40°F至+275°F的温度• 防潮性应用：• 半导体• 化学输送管线• 液压系统• 压缩空气/气体• 胶粘剂点胶技术规格：• 接头装配前软管应进行剥胶处理• 在73°F（23°C）时，爆破压力是最大工作压力的4倍• 软管内径为标称值• 软管外径为大值
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
设计因素4
介质Chemicals, Chemicals (Adhesive), Food & Beverage (Cooking Oil), Industrial Fluids, Water
符合规格SAE J517 and 100R14A (limited to temp range of -40°F to 275°F), FDA CFR21 Part 177 compliant core
重量0.21 to 0.52 kg/m, 0.14 to 0.35 lb/ft
内径5/16 to 7/8 inch, 8 to 22 mm
最大运行压力69 to 172 bar, 6.9 to 17.2 MPa, 1000 to 2500 psi
最高运行温度275 °F, 135 °C
最低运行温度-40 °C, -40 °F
盖颜色Blue
软管内管材料Polytetrafluoroethylene (PTFE) (Natural FDA Compliant PTFE)
盖材料Polyurethane
真空额定压力12 to 28 inch-Hg, 305 to 711 mm-Hg
应用Chemical Transfer, Fluid Handling, Industrial, Instrumentation, Manufacturing, Medical, Packaging, Pharmaceutical, Semiconductor
软管加固材料304 Stainless Steel Braid
最小弯曲半径4 to 9 inch, 102 to 229 mm
尺寸-6 to -16
外径0.560 to 1.160 inch, 14.1 to 29.5 mm
兼容配件91N Series
