产品系列

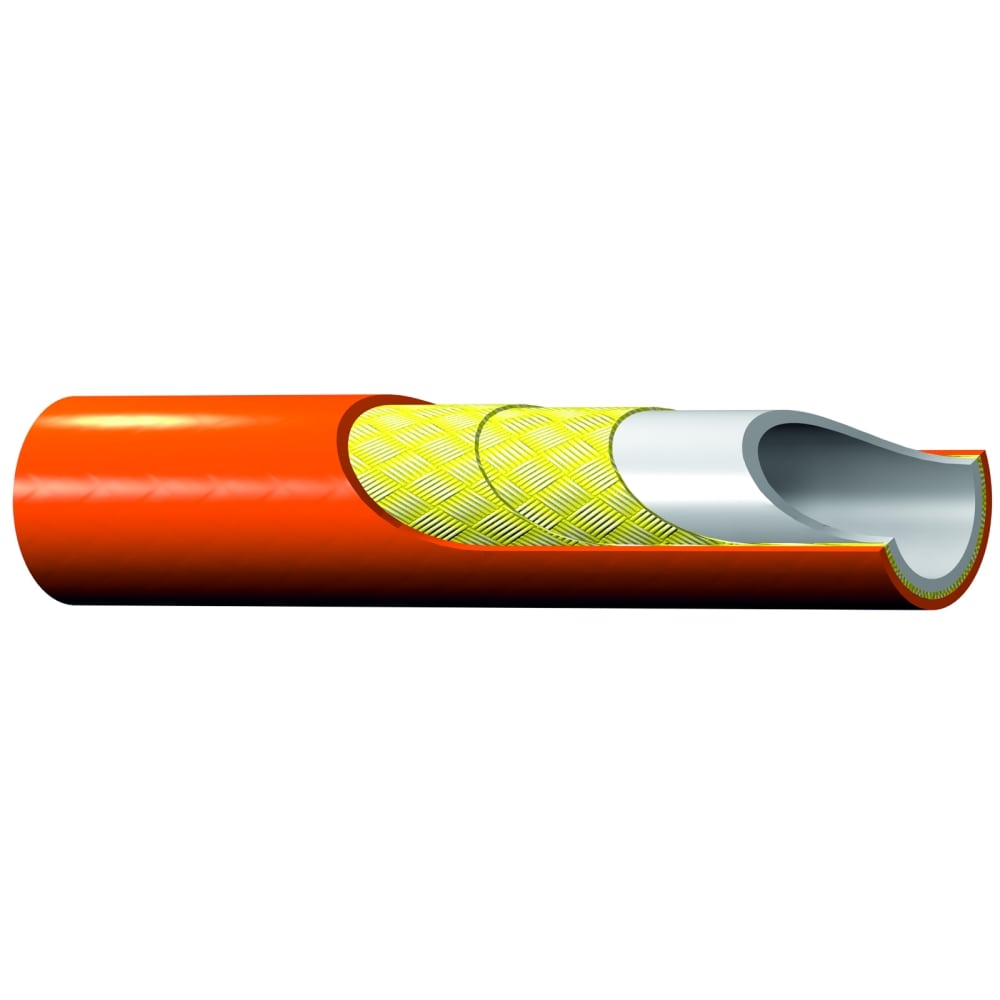

2022N系列绝缘高压软管
派克高压2022N系列纤维编织软管为高压和超高压应用而开发设计，它综合了优异的现场处理能力，更高等级的安全标准使它具有很长的服务寿命， 该系列软管的工作压力可达69 Mpa。
SERIES OVERVIEW
2022N系列绝缘高压软管
派克高压2022N系列纤维编织软管为高压和超高压应用而开发设计，它综合了优异的现场处理能力，更高等级的安全标准使它具有很长的服务寿命， 该系列软管的工作压力可达69 Mpa。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 2
- 图片与资料
- 3
系列介绍
产品能力与选型说明
派克Polyflex高压2022N系列人造纤维软管， 为高压和超高压应用而设计开发。其优异的处理能力提高了操作者的工作效率，并具有更长的服务寿命，因此显著降低了昂贵的停机时间。另外该软管执行更高的安全标准，这些都使得操作者获益匪浅。 市场: • 工业 • 油 & 气 特性/优点: • 在应该考虑管路柔韧性的应用场合可以替换硬管管路 • 由于遵行更高的质量标准使操作者更安全 • 设计安全系数:4:1 应用: • 绝缘高压应用 • 工作压力可达69 MPa (10,000 psi) 技术要求: • 芯管:尼龙11，甲醇清洗 • 增强层:两层高强度人造纤维编织 • 外胶层:耐海水TPU • 标准颜色: 橙色 • 温度范围:-40°C 到 +55°C
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
行业General Industrial
软管内管材料Polyamide 11 Methanol Washed
品牌Parker
最高运行温度131 °F, 55 °C
最低运行温度-40 °F
最大运行压力10000 psi, 69 MPa, 690 bar
产品类型High Pressure Hose, Hydraulic Hose, Transfer Hose
技术Fluid & Gas Handling
盖材料Thermoplastic Polyurethane (TPU) Sea Water Resistant
设计因素4:1
分部Polymer Hose Division Europe
产品风格Non-Conductive
最小弯曲半径100 mm, 3.937 inch
符合规格Parker Specifications
兼容配件8X Series, 3X Series
重量0.14 to 0.24 kg/m, 0.09 to 0.16 lb/ft
内径1/4 to 3/8 inch, 6.4 to 9.5 mm
应用High Pressure Hydraulics where non-conductivity is required.
软管加固材料2 Braids of High Tensile Aramid Fiber
外径0.543 to 0.748 inch, 13.8 to 19.0 mm
介质Air (General Industrial Air), Petroleum Hydraulic Fluids
