产品系列

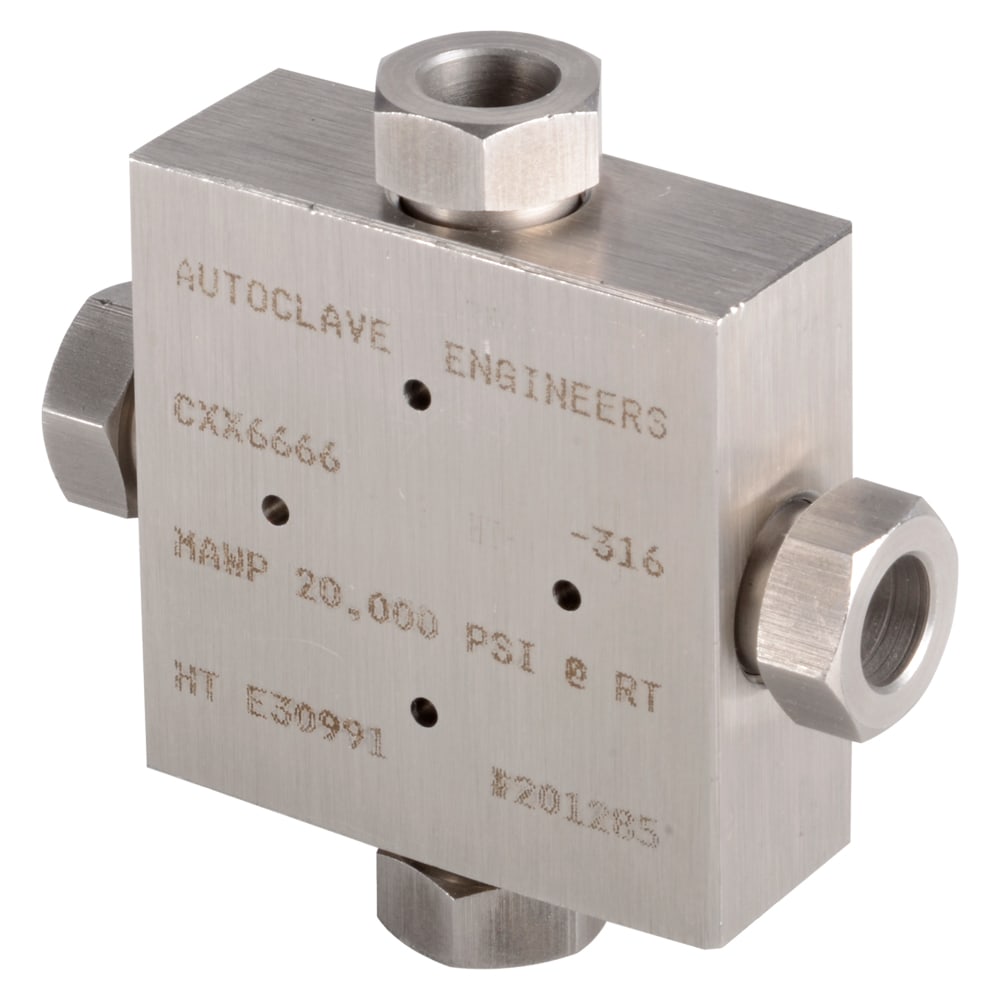

锥螺纹接头, 20,000 PSI - SF 系列
派克Autoclave SF 系列为中压锥螺纹接头，与派克Autoclave 仪表管配套使用，应用广泛. 这些锥螺纹接头工作压力可达 20,000 psi (1379 bar).
SERIES OVERVIEW
锥螺纹接头, 20,000 PSI - SF 系列
派克Autoclave SF 系列为中压锥螺纹接头，与派克Autoclave 仪表管配套使用，应用广泛. 这些锥螺纹接头工作压力可达 20,000 psi (1379 bar).
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 120
- 图片与资料
- 31
系列介绍
产品能力与选型说明
派克Autoclave SF 系列中压锥螺纹接头配套用于20SM系列中压阀门和派克Autoclave 中压仪表管。工作压力可达20,000 PSI (1379 BAR).接头特色之一，可选与派克Autoclave 20SC系列高流量阀通径配套尺寸. 安装人员使用这些配套阀门、接头和管可获得更高流量。 市场: • 石油和天然气 • 石化 • 科研院所 • 化工 特点/优势: • 工作压力可达 20,000 psi (1379 bar) • 锥螺纹连接允许更大孔径，增加流量 • 管道尺寸 1/4", 3/8", 9/16", 3/4", 和1-1/2" • 安全和泄漏检测的连接孔 • 接头材料为冷轧316 不锈钢 • 工作温度：-423ºF (-252ºC )至 1200ºF (649ºC) • 特殊材料可选 应用: • 高压测试盘 • 海上防滑板 • 化学品注射 • 高压气体系统
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
配件类型锥螺纹
最大运行压力20,000, 15,000, N/A psi, 15000 psi, 1378.93, 1034, N/A bar, 1034 bar, n/a
组装是, N/A, n/a
管道内径0.109 to 0.94 inch, 3.18 to 23.8 mm
连接类型SF250CX , SF375CX , SF562CX , SF750CX , SF1000CX , SF1500CX , SF375CX, SF1500CX, SF250CX, SF1000CX, 格兰, 套筒, 堵头, SF375CX, SF562CX, SF750CX, SF1000CX, SF1500CX, Gland, Collar, Plug
形状弯头，三通，四通，直通接头，联合接头，穿板接头，元件, Tee, Cross, Straight Coupling, Union Coupling, Bulkhead Coupling, Component
结构材料316 不锈钢
管道外径1/4 to 1-1/2 inch
具体产品
型号与订货号
共 120 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 31 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
