明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

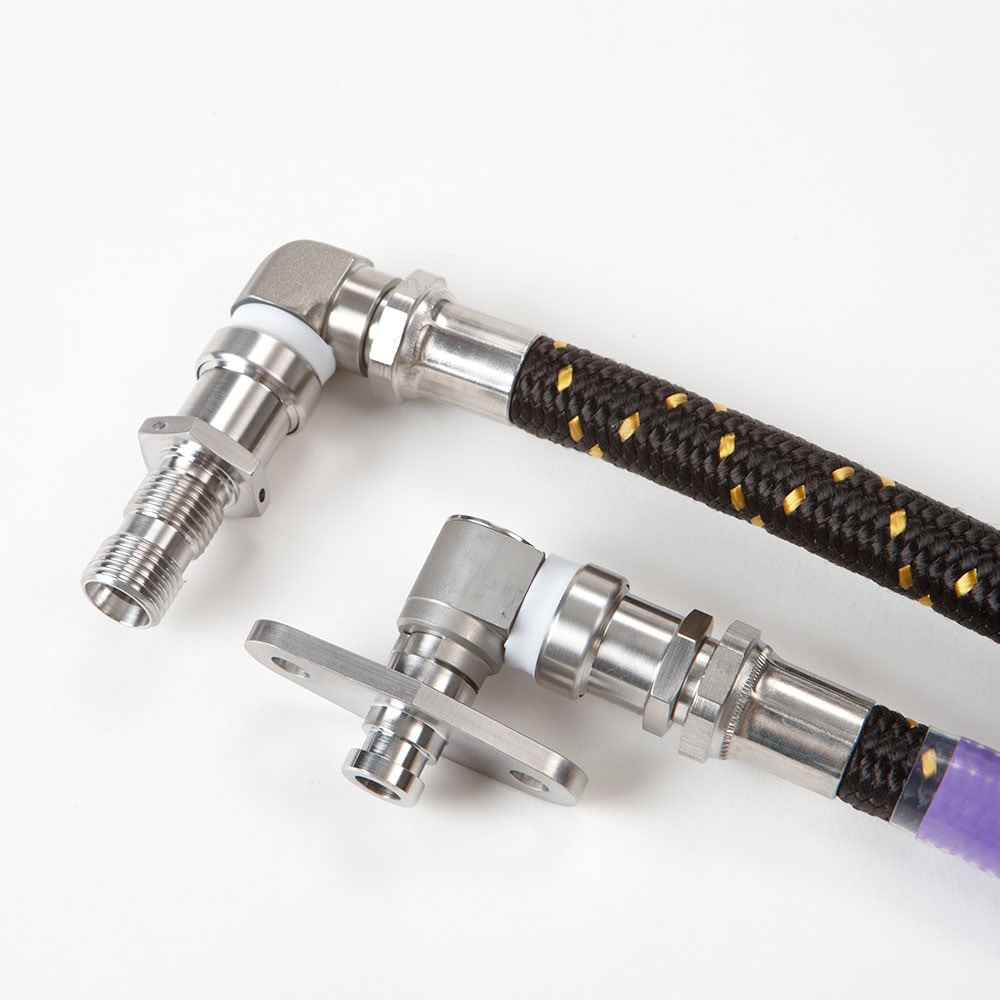

High-Pressure Swivel Joints
Proven high-pressure fittings designed to provide torsional rotation for use in dynamic fluid or pneumatic aerospace conveyance systems, such as cargo doors and retractable landing gears.
SERIES OVERVIEW
High-Pressure Swivel Joints
Proven high-pressure fittings designed to provide torsional rotation for use in dynamic fluid or pneumatic aerospace conveyance systems, such as cargo doors and retractable landing gears.
- 系列编号
- —
- 所属技术
- 航空航天
- 产品记录
- 24
- 图片与资料
- 8
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最大运行压力4000, 3000 psig
最小运行压力-5 psig
可承受压力8000, 6000
爆破压力16,000, 12,000 psi, 12000 psi
阀体材料Stainless Steel
持续扭矩2.0 inch-lbs maximum, 4.0 inch-lbs maximum lb-inch
外径0.80, 1.00 inch
具体产品
型号与订货号
共 24 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 8 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Broad capabilities for large fan engines前往官网 ↗技术文档 · 本地资料Launching Innovation - Aerospace Systems and Components打开文件 ↗技术文档 · 本地资料On the Move in Fluid Conveyance打开文件 ↗技术文档 · 本地资料Safety guide for selecting and using - Parker Aerospace hose, fittings, and related accessories打开文件 ↗技术文档 · 本地资料Small Engine Capabilities打开文件 ↗技术文档 · 官网链接Stratoflex High Pressure Swivel Joints for the Aerospace Industry - 106-SWIV前往官网 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
