明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

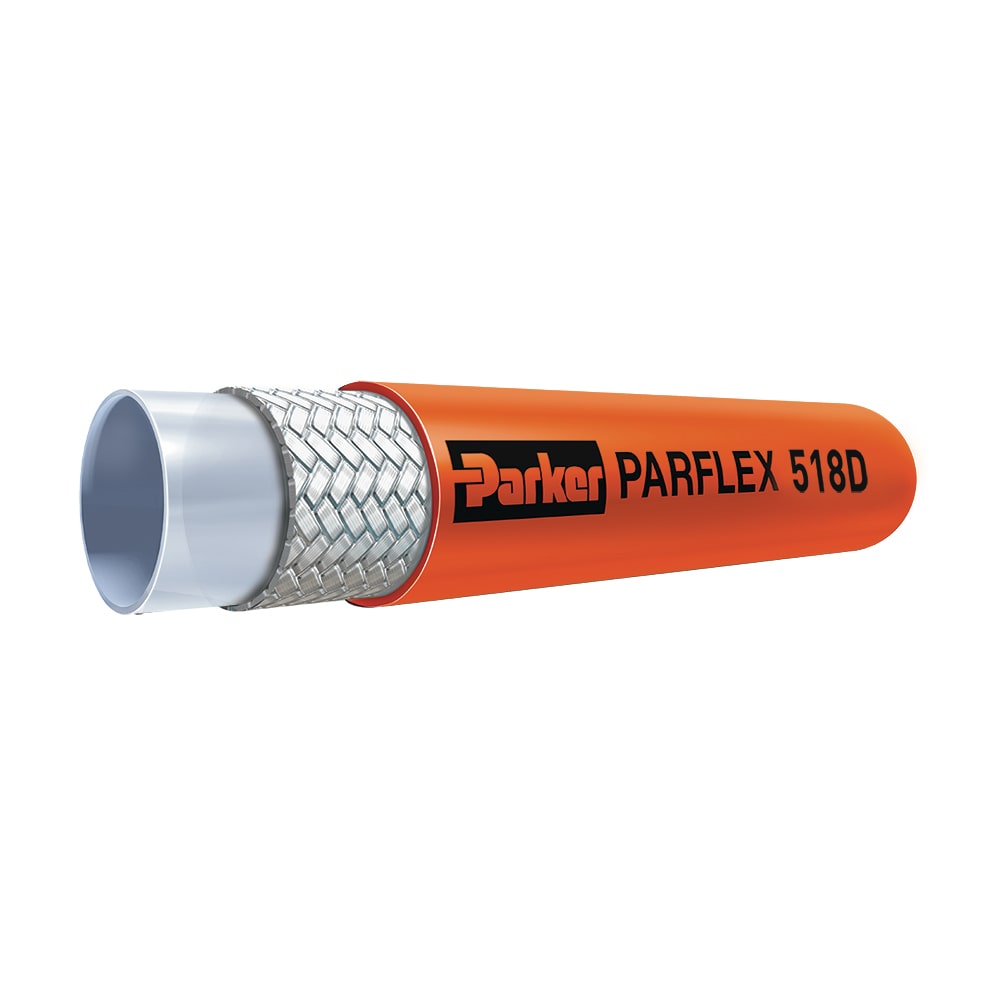

518C/518D 系列绝缘热塑软管
派克绝缘软管518C/518D 系列，采用高密度的编织结构，使得软管具有大的脉冲寿命。518D 软管芯管采用尼龙材质，这就使得该软管具有更为优异的化学兼容性。
SERIES OVERVIEW
518C/518D 系列绝缘热塑软管
派克绝缘软管518C/518D 系列，采用高密度的编织结构，使得软管具有大的脉冲寿命。518D 软管芯管采用尼龙材质，这就使得该软管具有更为优异的化学兼容性。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 2
- 图片与资料
- 29
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最低运行温度-40 °C Exceptions: 518D-16, -40 °F Exceptions: 518D-16
设计因素4
介质Lubricants, Petroleum Hydraulic Fluids
符合规格ANSI A92.2, DNV GL, ISO 3949, Type R7-2, SAE J517 (non-conductivity), SAE J517 and 100R7
兼容配件56 Series, 51R Series
内径1/8 to 1 inch, 3.2 to 25 mm
最大运行压力70 to 224 bar, 7.0 to 22.4 MPa, 1000 to 3250 psi
最高运行温度212 °F Exceptions: 518D-16, 100 °C Exceptions: 518D-16
应用Agriculture Equipment, Construction Equipment, Fluid Handling, Forestry, Hydraulics, Industrial, Manufacturing
尺寸-2 to -16
最小弯曲半径1/2 to 8 inch, 13 to 203 mm
重量0.03 to 0.27 lb/ft, 0.05 to 0.40 kg/m
外径0.340 inch, 0.430 inch, 0.470 inch, 0.570 inch, 0.640 inch, 0.810 inch, 0.980 inch, 1.090 inch, 1.320 inch, 8.6 to 33.5 mm
软管内管材料Polyamide (PA), Copolyester
盖材料Polyurethane
软管加固材料Fiber
具体产品
型号与订货号
共 2 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 29 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料官网目录系列图片
产品图片 · 本地资料官网目录系列图片工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
518C/518D 系列绝缘热塑软管
